Pro/E在轴零件数控模拟加工中的应用

只对轴进行以上加工，要加工的是轮廓，该轮廓是由直线、凹槽，所以可以在车床或者车削中心上完成加工。

　　1、先对其加工工艺分析;

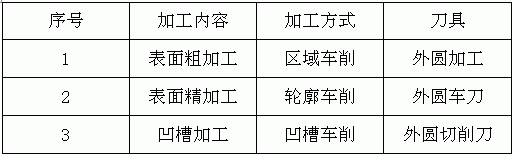

　　该轴是通过粗加工、精加工来完成，各工步的内容和所用的刀具如下表所示：

　　2、以下是用Pro/E软件具体操作，步骤如下：

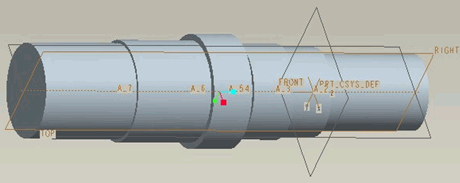

　　1)建立制造模型

　　单击右侧“制造原件”工具栏上“装配参照模型”按钮

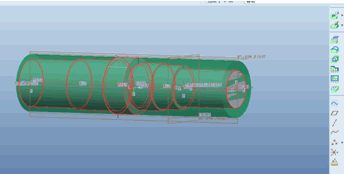

　　然后放置元件，采取默认方式，再创建工件，也默认。默认约束就是将元件的坐标系与组件的坐标系对齐，使两个元素上的坐标系彼此重合。如图：

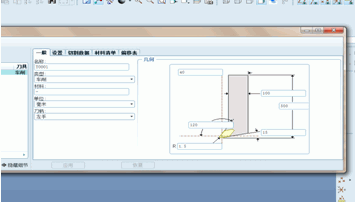

　　2)设置好加工坐标系，执行粗车外轮廓，刀具设置如图：

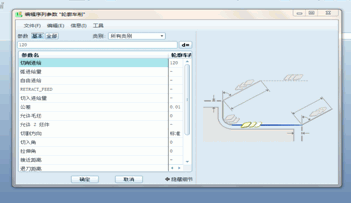

　　3)进行粗车外轮廓，先设定加工参数，如图

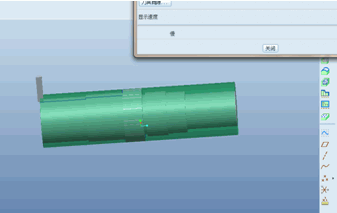

　　刀具运动设定后，进行运动操作

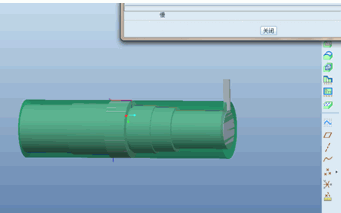

　　4)精车外轮廓

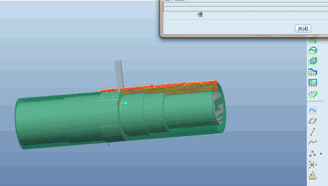

　　5)然后进行区域车削，如图所示：

　　6)后置处理生成加工工序，导出加工代码
