【橡胶支座研制】（首篇）

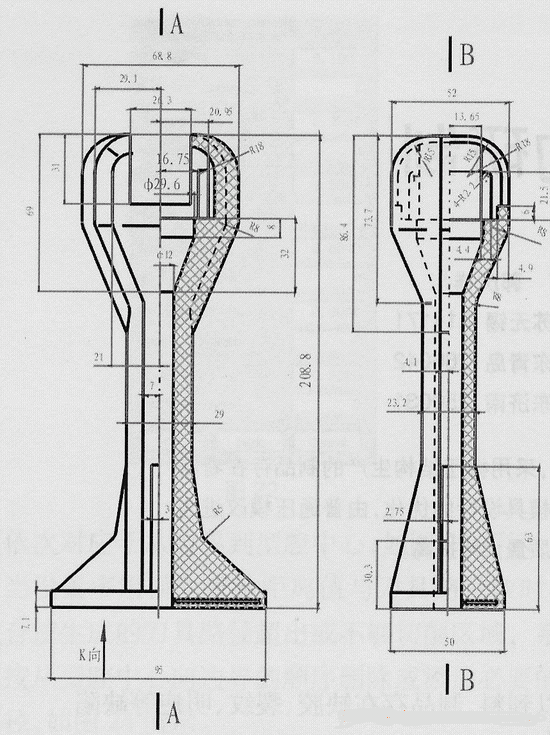

图1为橡胶支座简图，该件由底座、加强筋、支撑开口的头部四部分组成，结构比较复杂。



图1  橡胶支座

1  模具结构设计
1)普通压模与压注成型模具的比较
    普通压模结构简单，成本较低，但是存在以下几个问题。
    (1)由于结构特殊，型腔存在尖角部位，硫化时难以到料，制品存在缺胶、裂纹、明疤等缺陷。
    (2)半成品制作困难，若做不准确，胶料将模芯托起，合模时极易发生啃模现象。
    (3)胶边太厚，修边费时、费力。
    (4)废品率较高。
2)压注模除制作成本较高外，上述问题都可迎刃而解，相比之下，还是采用压注模制作更为合适。
3)分型面的选择
    该件的形状为支座形，两端实体较大，特别是头部，曲面相接，形状复杂，中间部位是一规则的六方体，中间有一贯穿底部的书12通孔，底座是四方体，有四个台阶孔与机座连接。根据其结构，纵向开模几乎是不可能的，选择巾12通孔的中心线分型是最佳的也是唯一的。但是A-A和B-B两种分型怎样选取呢，还必须作进一步的分析，如图2所示。

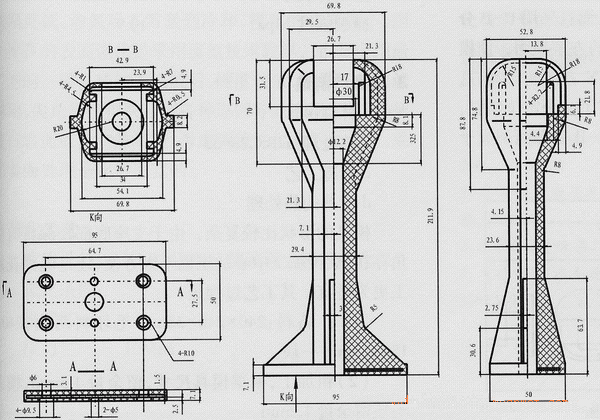

图2  分型的选择


    A-A分形面具有面积小的特点，也就是说在相同的面积上可排列更多的孔数，以提高生产效率。但是却带来许多问题，一是型腔变深，加工难度大，模具加高硫化时间增长。二是半成品胶料的制作和放料更不方便，发生啃模的几率增大。而选择B-B分型面可使型腔高度由95mm减少为50mm，加工难度大大降低，模具成本可下降1/4，同时，由于型腔的变浅，模具高度相应变薄，硫化时间减少60s左右。而且采用B-B分型面可充分利用胶件头部31×26.3的方型平面，使模芯与上下模型腔接触，以限制模芯X方向的转动，这不仅有利于提高产品质量，而且节省了一个定位销钉，简化了模具结构。综合分析，采用B-B分型面利大于弊。

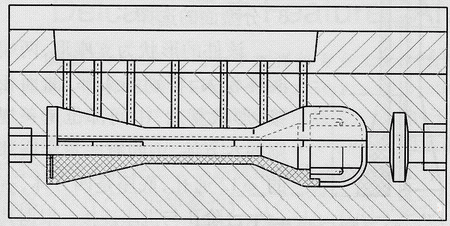

图3  支座式橡胶件模具结构简图


2  胶料配方设计
    胶料方面
    该制品属于减震类橡胶件，除具有良好的弹性外，胶料还必须具有较好的流动性，以减少型腔底部尖角处的缺胶现象。另外该制品用料较多，从降低成本的角度增加20份的再生橡胶，不会对制品性能造成很大影响。另外加上10份顺丁橡胶并用以提高塑炼和混炼性能，胶料配方着重在这两方面进行改造，以提高其性能。经改进后的配方减少了填充剂的比重，补强剂采取适宜的用量，使胶料以上两方面有所提高。
确定配方如下：
1天然橡胶              80
2顺丁橡胶              10
3再生橡胶              20
4硫磺                  1.2
5促进剂CZ             0.8
6氧化锌                3
7硬脂酸                2
8防老剂D               1
9防老剂4010            1
10防老剂B              0.3
11石蜡                 1
12碳黑                 25
硫化条件℃×min         143×5
物理机械性能
300％ 定伸强力Mpa      7.9-8.8
硬度（邵氏）            50-55
扯断伸长率％            595-632
撕裂强度Mpa            10.9
3  模具的制造
a 材料：45
b 热处理：HRC28～33
c 制造工艺
d 模具的热处理
    模具的形状比较复杂，由于支座底部较深且有尖角存在，数控加工中心加工也不太方便，还是电火花加工更为适宜。其工艺过程是：
（1）备料：240×240×35mm毛坯料两块，240×150×55mm一块。
（2）粗加工，根据模具尺寸，留余量1.5mm，模芯毛坯留余量1.2mm。
（3）热处理：调质HRC28-33。
（4）半精加工。
（5）半精磨，精磨上下平面。
（6）加工中心制作模芯。
（7）电火花加工上下模型腔。
（8）抛光，去除尖角毛刺。
（9）模具表面处理。
    如果用普通机床加工模芯，则必须做样板，样板的加工可用线切割制作。模芯加工时必须与样板完全相符，否则制品易出现错位、厚薄不匀等缺陷。
    模具在工作中除了要求基体具有足够高的强度和韧性的合理配合外，其表面性能对模具的工作性能和使用寿命至关重要。这些表面性能指：耐磨损性能、耐腐蚀性能、摩擦系数、疲劳性能等。这些性能的改善，单纯依赖基体材料的改进和提高是非常有限的，也是不经济的，而通过表面处理技术，往往可以收到事半功倍的效果，这也正是表面处理技术得到迅速发展的原因。模具的表面处理技术，是通过表面涂覆、表面改性或复合处理技术，改变模具表面的形态、化学成分、组织结构和应力状态，以获得所需表面性能的系统工程。从表面处理的方式上，又可分为：化学方法、物理方法、物理化学方法和机械方法。虽然旨在提高模具表面性能新的处理技术不断涌现，但在模具制造中应用较多的主要是渗氮、渗碳和硬化膜沉积。  渗氮工艺有气体渗氮、离子渗氮、液体渗氮等方式，每一种渗氮方式中，都有若干种渗氮技术，可以适应不同钢种不同工件的要求。由于渗氮技术可形成优良性能的表面，并且渗
