模具边钉长度合理取值经验分享

一、大水口模具边钉长度合理取值：

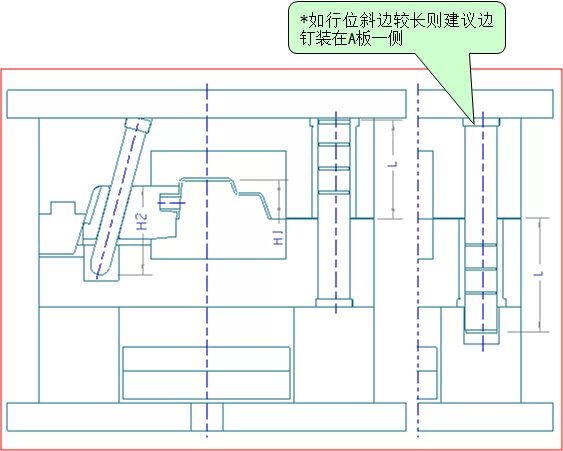

参数：L=边钉突出B板（或A板）长度；

H1=下模肉凸出高度；

H2=斜边插入行位长度（沿开摸方向）；

长度标准：（大水口模具边钉突出B板或A板长度）。

1. 普通大水口模具：L=H1+25mm；

2. 带行位大水口模具：L=(H1+25mm与H2+25mm两者之数值大者)。



二、细水口模具水口边及边钉长度合理取值：

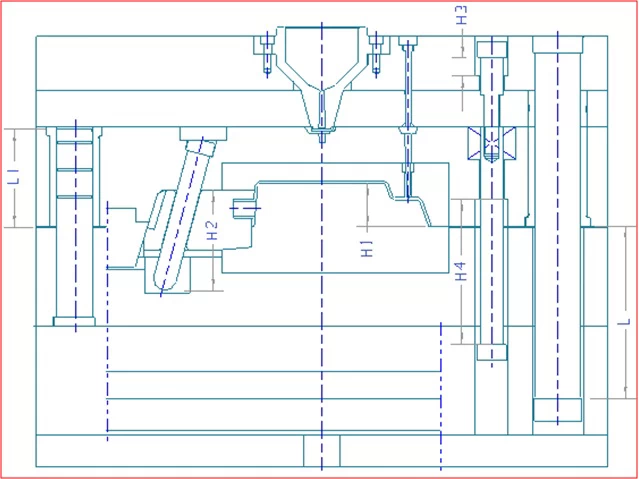

参数：L=水口边突出B板（或A板）长度；

L1=边钉突出B板（或A板）长度；

H1=下模肉凸出高度；

H2=斜边插入行位长度（沿开摸方向）；

H3=山打螺丝限位行程（上码模板处）；

H4=山打螺丝限位行程（A板处）；

长度标准：（水口边突出B板或A板长度L及边钉突出B板或A板长度L1）。

1. 细水口模具：

① 普通细水口模具：L=(H3+H4+25mm与H1+25mm两者之数值大者)，L1=H1+25mm；

② 带行位细水口模具：L=(H3+H4+25mm、H1+25mm与H2+25mm三者之数值大者)，L1=(H1+25mm与H2+25mm两者之数值大者)。

2. 简化型细水口模具：

① 普通简化型细水口模具：L=(H3+H4+25mm与H1+25mm两者之数值大者)；

② 带行位简化型细水口模具：L=(H3+H4+25mm、H1+25mm与H2+25mm三者之数值大者)。
