斜顶滑块及其避空位设计规范手册

斜顶滑块要求：

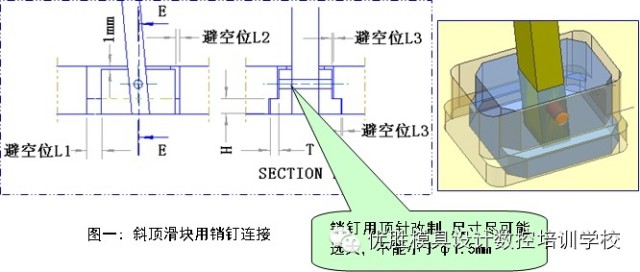

<1>、斜顶滑块挂台高度H及宽度T尺寸,见下表。

H及T尺寸选择：

<2>、销钉用顶针改制,尺寸尽可能选大但不能小于φ1.5mm。

<3>、斜顶滑块侧面避空位要求：

L1≥斜顶滑动行程+3mm(安全量)。

L2≥2mm(安全量)。

L3：普通模具L3=0.5mm；精密模具L3=0.25mm；

<4>、斜顶滑块比顶针板低1mm（顶针板无限位块时可保护斜顶滑块）。

<5>、斜顶滑块底部及挂台顶部滑动面开“V”型油槽，间距10mm深0.5mm与滑动方向成45°。

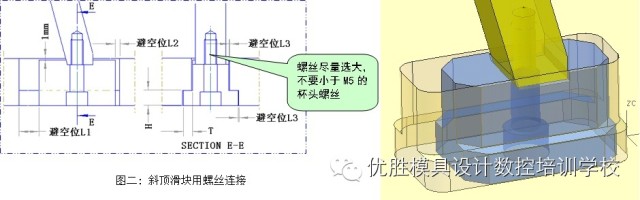

二、当斜顶上位置足够大（能够收到M5以上的杯头螺丝）时采用锁螺丝的方式：

斜顶滑块要求：

<1>、斜顶滑块挂台高度H及宽度T尺寸,见下表。

H及T尺寸选择：

<2>、螺丝尽量选大，不可有小于M5的杯头螺丝。

<3>、斜顶滑块侧面避空位要求：

L1≥斜顶滑动行程+3mm(安全量)。

L2≥2mm(安全量)。

L3：普通模具L3=0.5mm；精密模具L3=0.25mm；

<4>、斜顶滑块比顶针板低1mm（顶针板无限位块时可保护斜顶滑块）。

<5>、斜顶滑块底部及挂台顶部滑动面开“V”型油槽，间距10mm深0.5mm与滑动方向成45°。

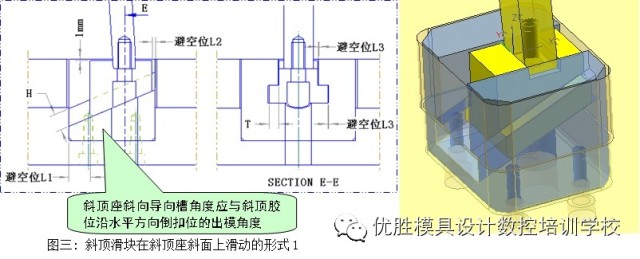

三、当斜顶胶位沿水平方向有倒扣位的(即斜顶相对产品不能水平方向运动，要成一定角度运动的斜顶)，采用加装斜顶座使斜顶滑块沿斜顶座斜向导向槽滑动的方式：

斜顶滑块要求：

<1>、斜顶滑块挂台高度H及宽度T尺寸，见下表。

H及T尺寸选择：

<2>、螺丝尽量选大，不要小于M5的杯头螺丝。

<3>、斜顶滑块侧面避空位要求：

L1≥斜顶滑动行程+3mm(安全量)。

L2≥2mm(安全量)。

L3：普通模具L3=0.5mm；精密模具L3=0.25mm；

<4>、斜顶滑块比斜顶座低1mm（顶针板无限位块时可保护斜顶滑块）。

<5>、斜顶滑块底部及挂台顶部滑动面开“V”型油槽，间距10mm深0.5mm与滑动方向成45°。

<6>、顶针托板，下码模板做螺丝的避空孔，以方便拆装。

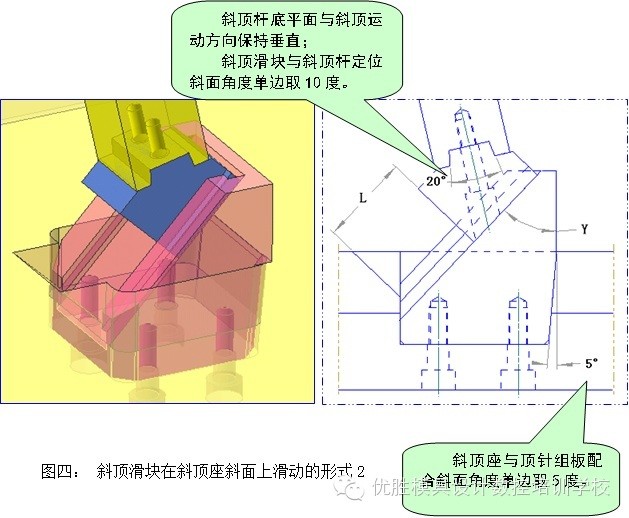

※当斜顶比较大须用斜顶杆时，斜顶座及斜顶滑块可以考虑以下结构形式：

具体要求除上述要求外，

1、Y=Y1 避免斜顶沿斜顶座导向斜面滑动时有倒扣出现。

（Y1—产品脱模方向与垂直方向的夹角）

2、L≥S1+3mm,避免斜顶滑块在滑动过程中与顶针板干涉。（S1—斜顶下滑行程）

┄┄┄┄┄┄┄┄┄✄┄┄┄┄┄┄┄┄┄
