产品设计案例：色子造型创意

在微信回复20150416即可下载

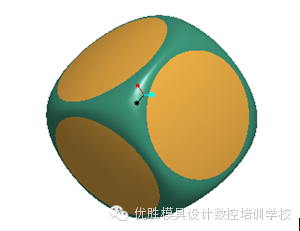

色子的整体效果图：

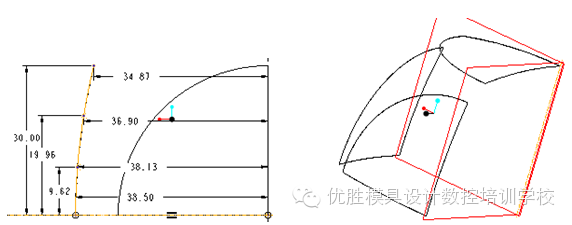

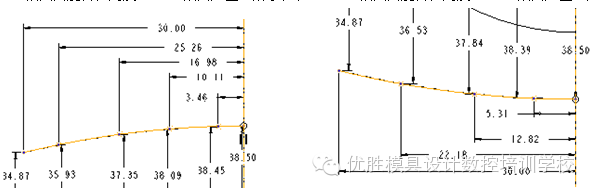

1．在TOP做曲面旋转，角度90°。截面如图一所示；在RIGHT做曲面旋转，角度90°。截面如图二所示：

2．在RIGHT做曲面旋转，角度90°。截面如图一所示；创建基准轴，选择TOP平面、RIGHT平面，如图二所示：

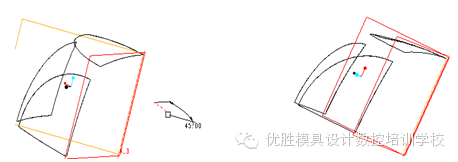

3．创建基准平面，选择TOP平面、轴A_3，如图一所示；创建基准轴，选择FRONT平面、RIGHT平面，如图二所示：

4．创建基准平面，选择TOP平面、轴A_4，如图一所示；创建基准轴，选择DTM1平面、DTM2平面，如图二所示：

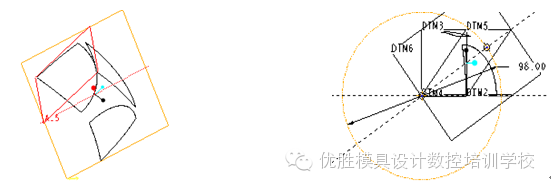

5．创建基准平面，选择轴A_5、RIGHT平面“法向”，如图一所示；用草绘做基准点。注意：直径为98.00的圆切换结构。截面如图二所示：

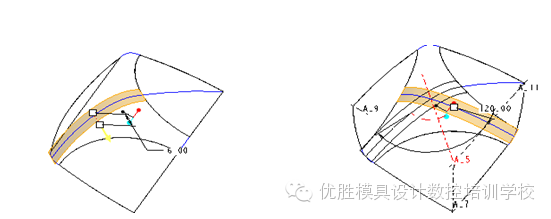

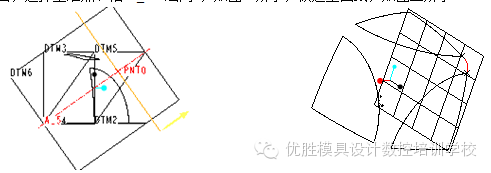

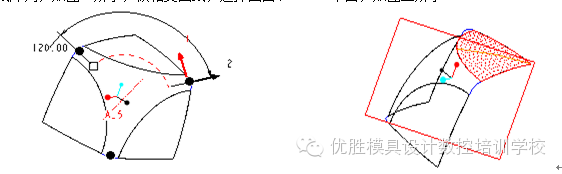

6．创建基准平面，选择基准点、轴A_5“法向”，如图一所示；做造型曲线，如图二所示：

7．做曲线阵列，如图一所示；做相交曲线，选择曲面、DTM2平面，如图二所示：

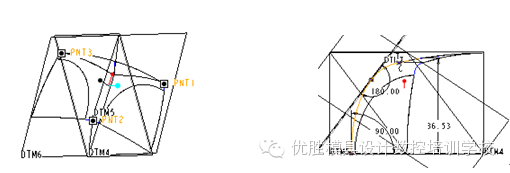

8．创建基准点，选择曲线、DTM1，曲线、DTM2，曲线、DTM3，如图一所示；在DTM2做草绘曲线，截面如图二所示：

9．在DTM2做拉伸曲面，如图一所示；做曲面旋转，如图二所示：

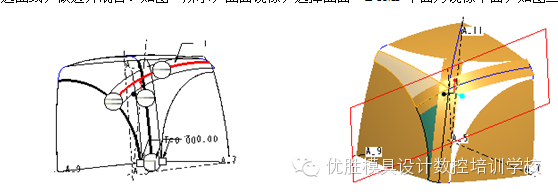

10．所选曲线，做边界混合。如图一所示；曲面镜像，选择曲面→DTM3平面为镜像平面，如图二所示：

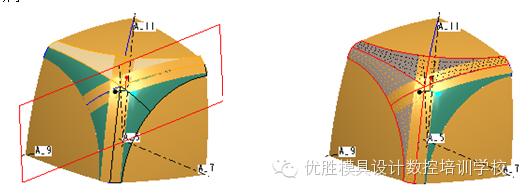

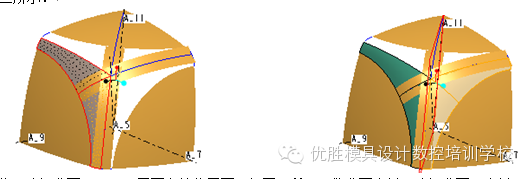

11．做曲面合并，选择曲面→合并，注意：选择连接。如图一所示；曲面镜像，选择曲面→DTM2平面为镜像平面，如图二所示：

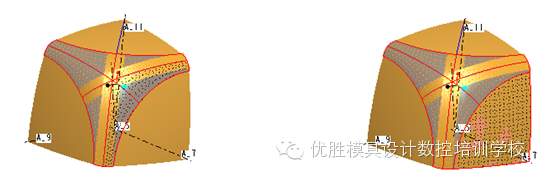

12．曲面镜像，选择曲面→DTM3平面为镜像平面，如图一所示；做曲面合并，选择曲面→合并，注意：选择连接。如图二所示：

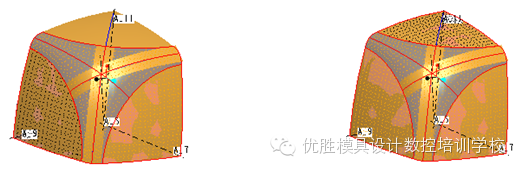

13．做曲面合并，选择曲面→合并，注意：选择连接。如图一、图二所示：

14．做曲面合并，选择曲面→合并，注意：选择连接。如图一、图二所示：

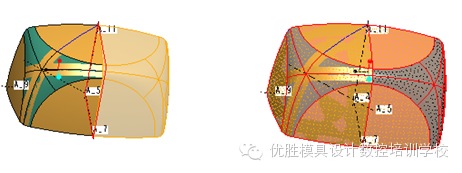

15．曲面镜像，选择曲面→RIGHT平面为镜像平面，如图一所示；做曲面合并，选择曲面→合并，注意：选择连接。如图二所示：

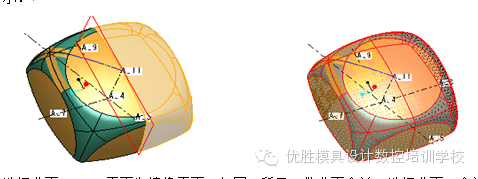

16．曲面镜像，选择曲面→FRONT平面为镜像平面，如图一所示；做曲面合并，选择曲面→合并，注意：选择连接。如图二所示：

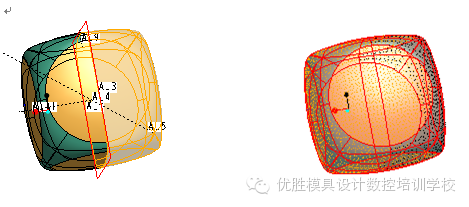

17．曲面镜像，选择曲面→TOP平面为镜像平面，如图一所示；做曲面合并，选择曲面→合并，注意：选择连接。如图二所示：
