产品设计案例教程：玫瑰PROE5.0建模

1，草绘三条不同高度的曲线（大小不一样）

2，距离最高位置做个斜面，将最高的一条线投影到斜面上

3.用可变截面扫描指令扫出花瓣的外形

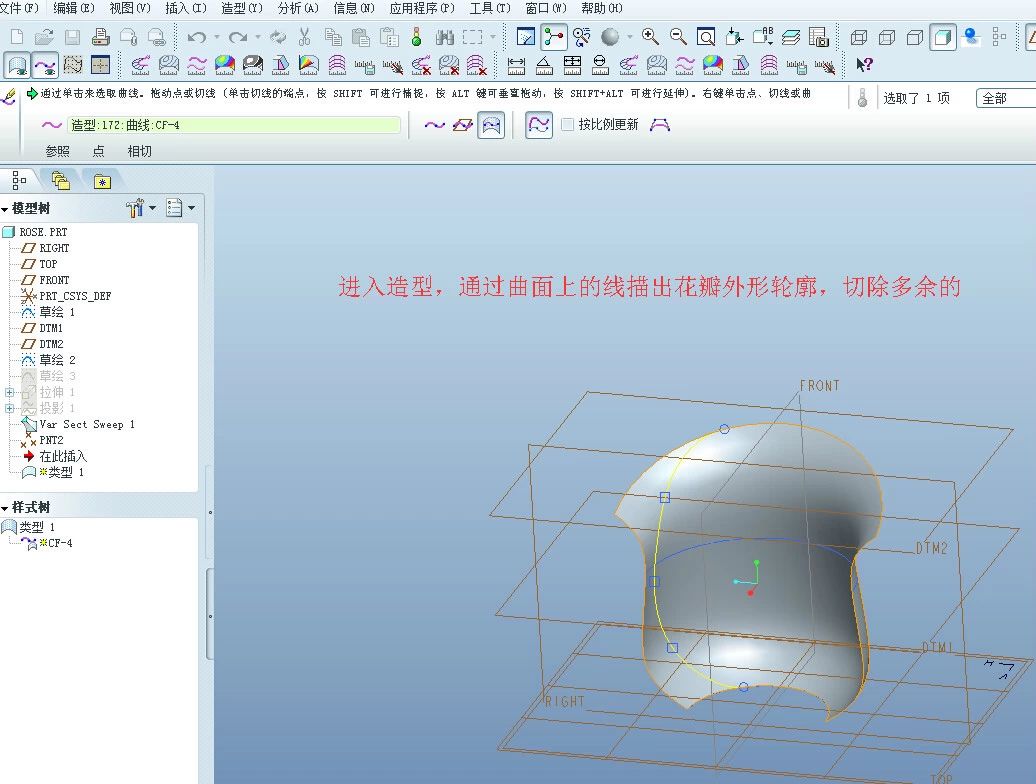

4.进入造型，通过曲面上的线描出花瓣外形轮廓，切掉多余的



5.在花瓣中间位置，做个基准点，过点做条轴

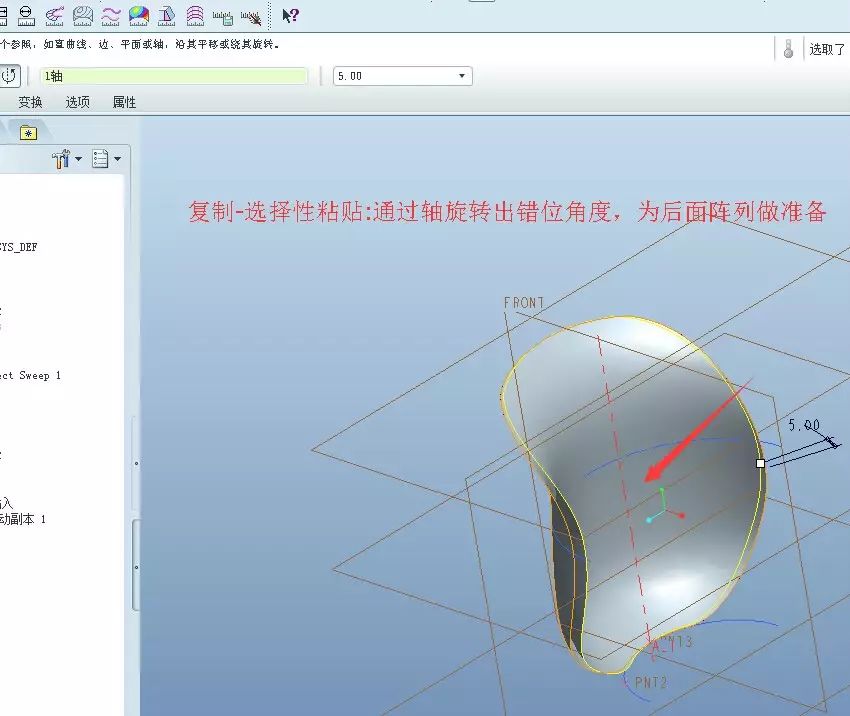

6.指令：复制-选择性粘贴-旋转（通过基准轴旋转出错位角度，为后面阵列做准备）

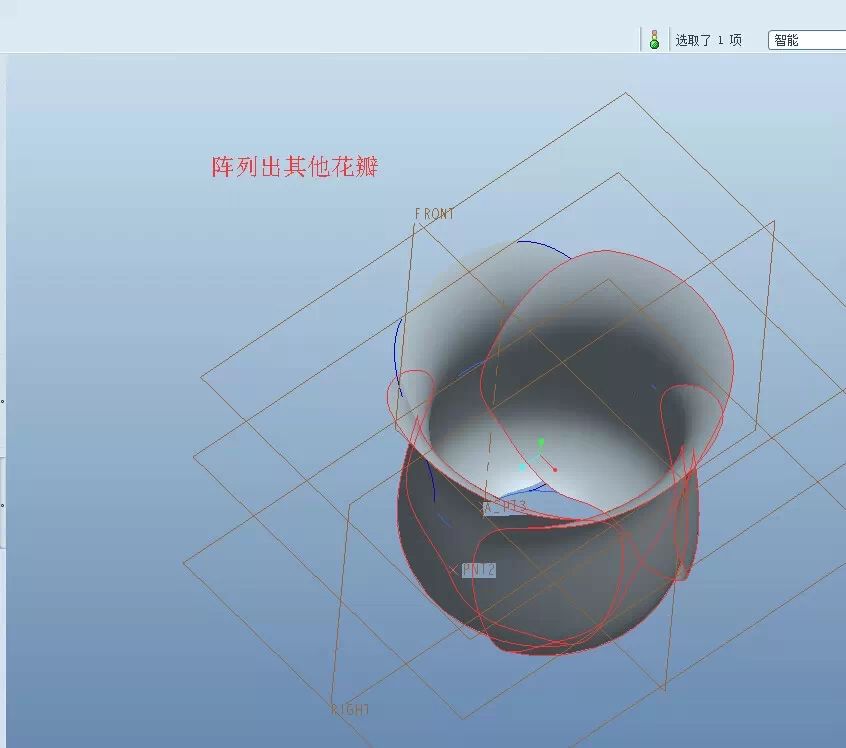

7.阵列出其他4瓣花瓣

8.将最开始做的花瓣，仍旧通过：复制-选择性粘贴：移动和旋转等指令，偏移个位置，做出第二层的花瓣

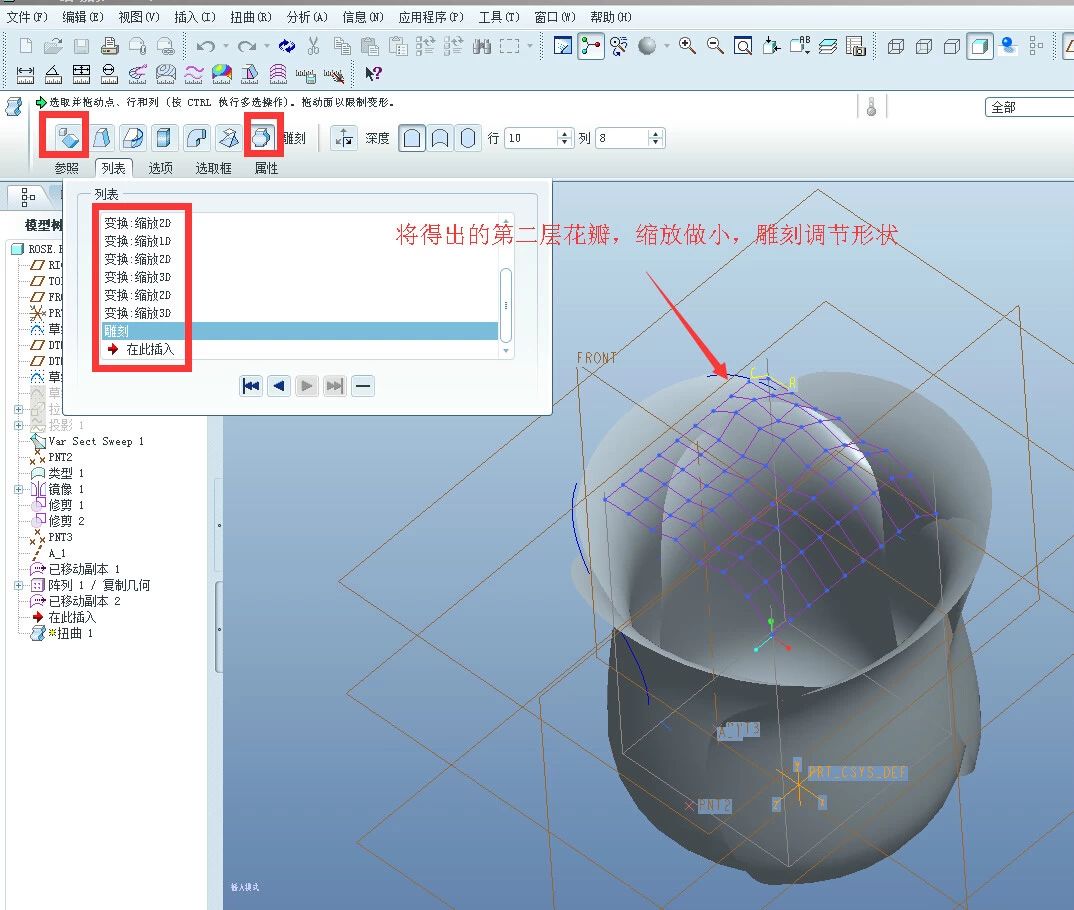

9，将得到的第二层花瓣，用过插入-扭曲特征：运用缩放和雕刻调节出偏小的形状

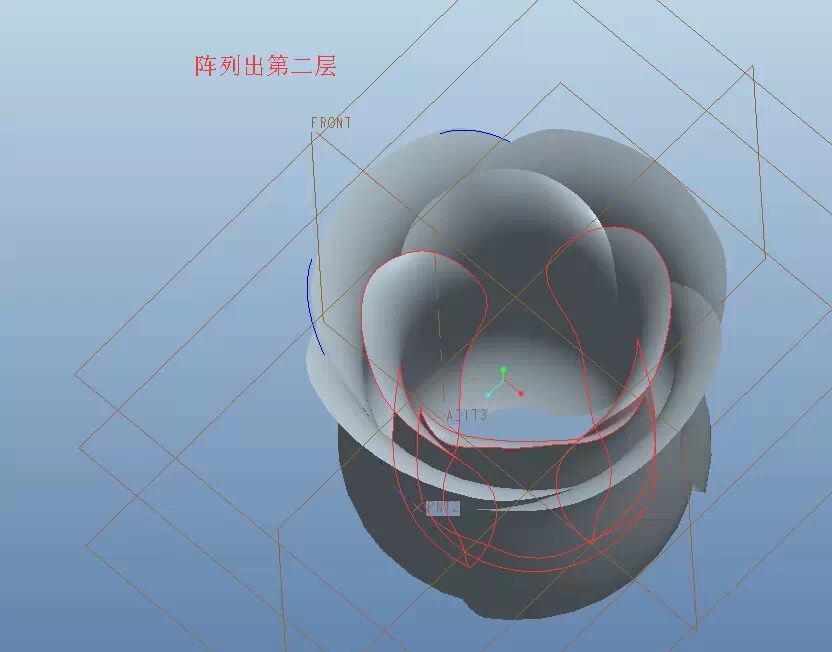

10.阵列出第二层

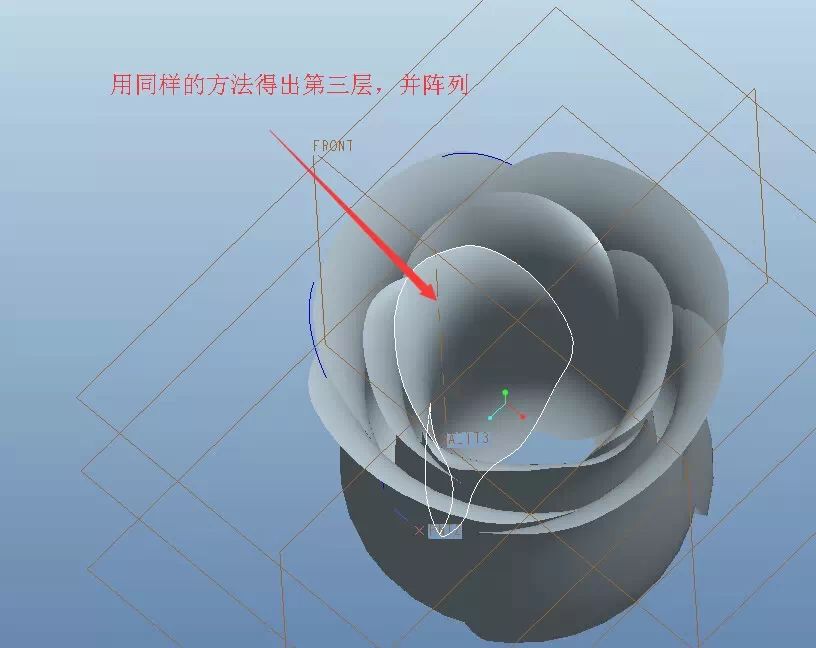

11.用同样的方法阵列出第三层

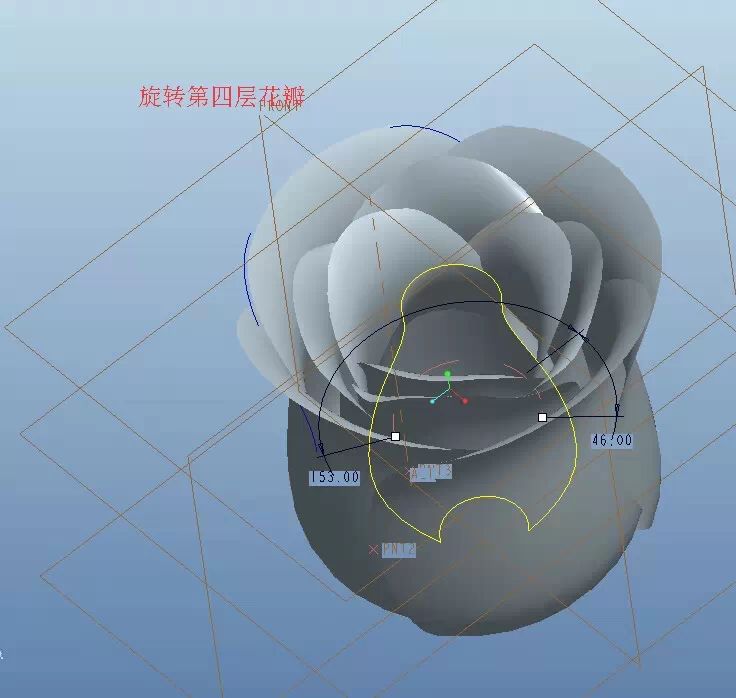

12.旋转出第四层花瓣

13.造型描出花瓣外形，切除多余的

14.同样的方法做基准轴，通过轴，复制-选择性粘贴-旋转出错位角度

15：阵列或者还是通过复制-选择性粘贴处另一瓣

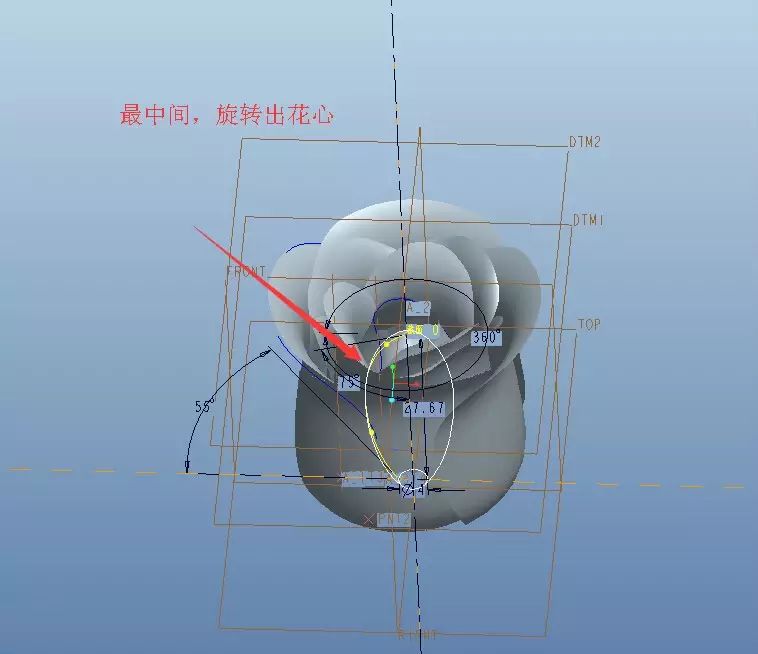

16.最中间，旋转出花心

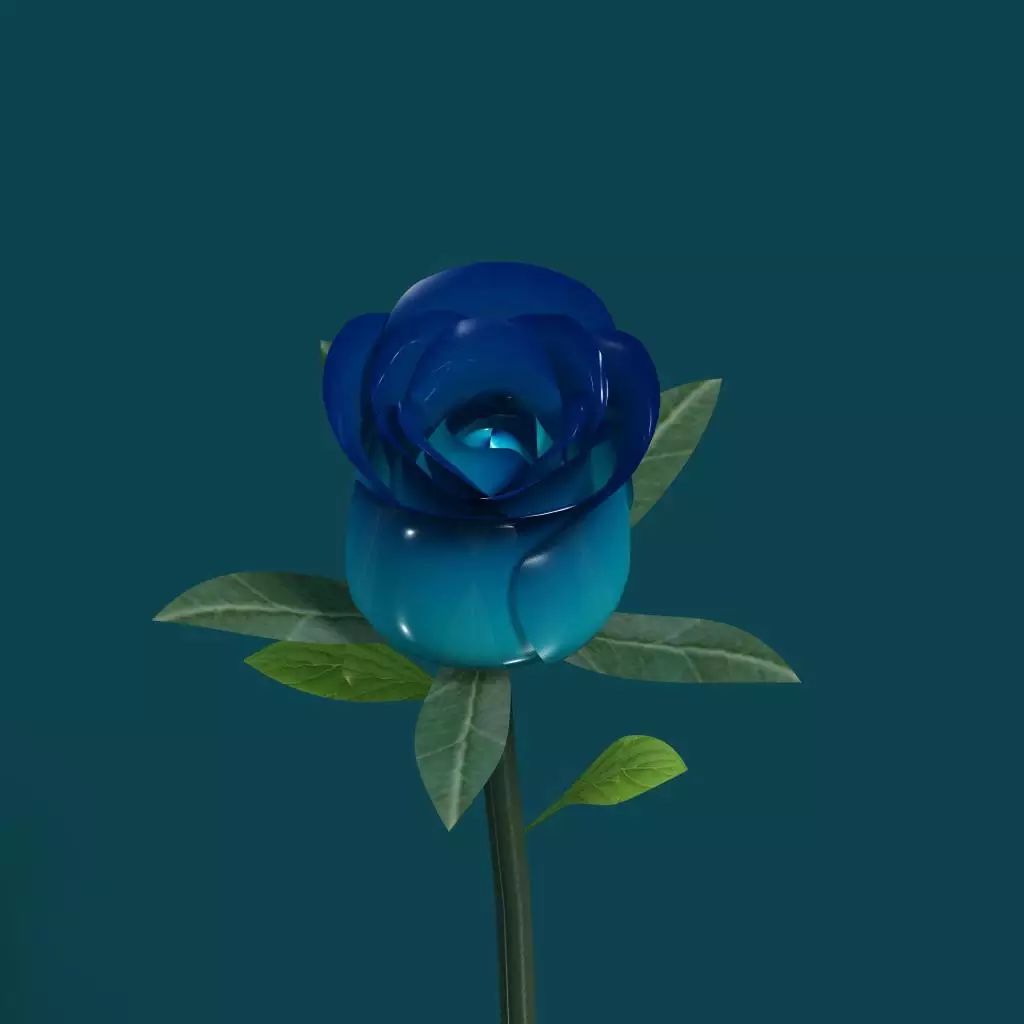

17，将开未开的玫瑰花就做好，渲染上色，如果要做盛开的玫瑰，再最外层，添加一层展开的花瓣


18.草绘一条轨迹线，可变扫出最外层花瓣的大面


19.造型立面，曲面上的线描出花瓣外形，切掉多余的

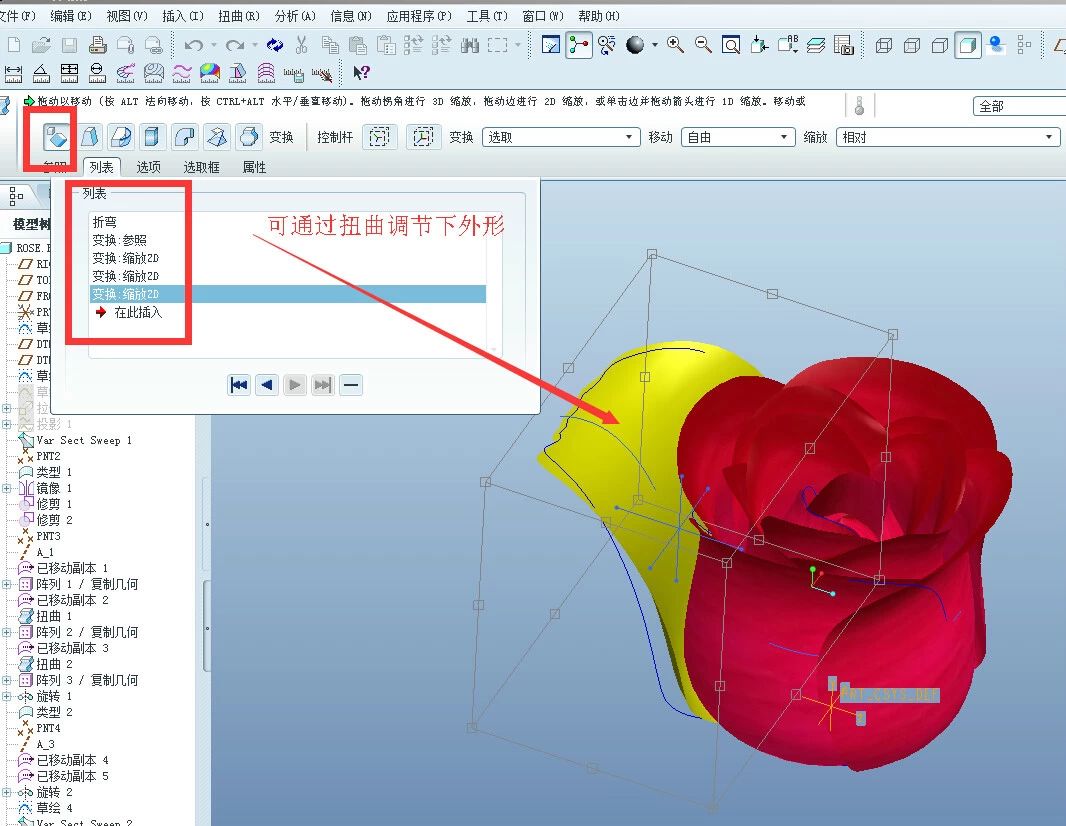

20.可以通过：插入-扭曲：调节花瓣形状


21.阵列出其他花瓣

22.旋转后，描线，切出叶子形状-阵列

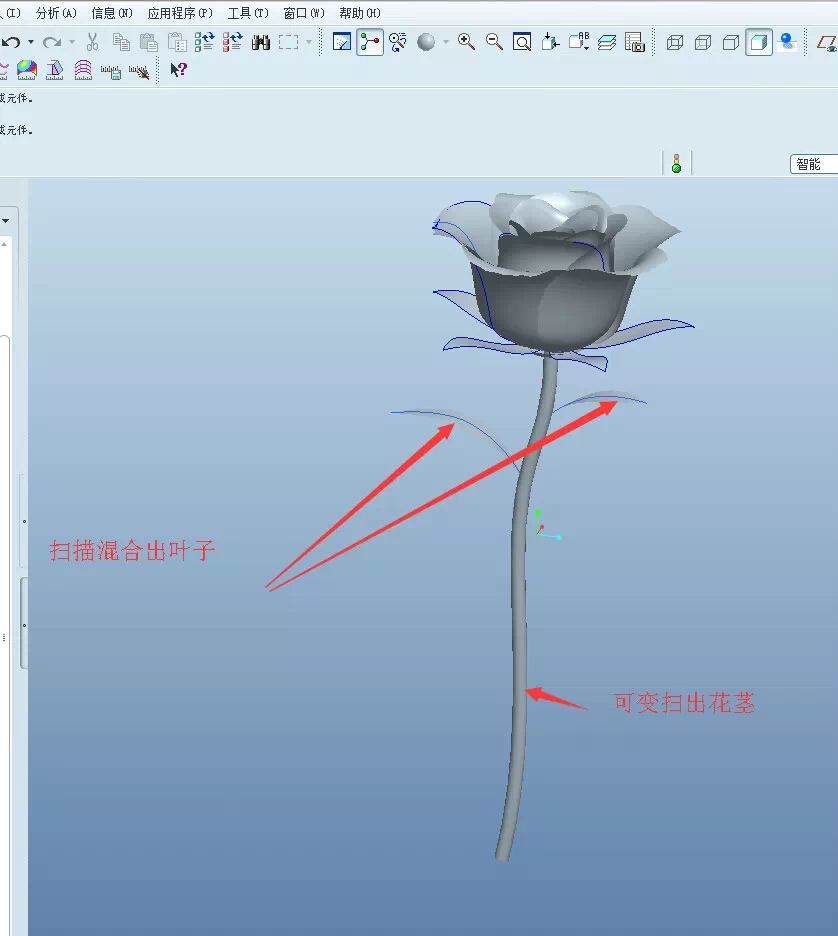

23.扫描混合出其他叶子，可变扫出花茎

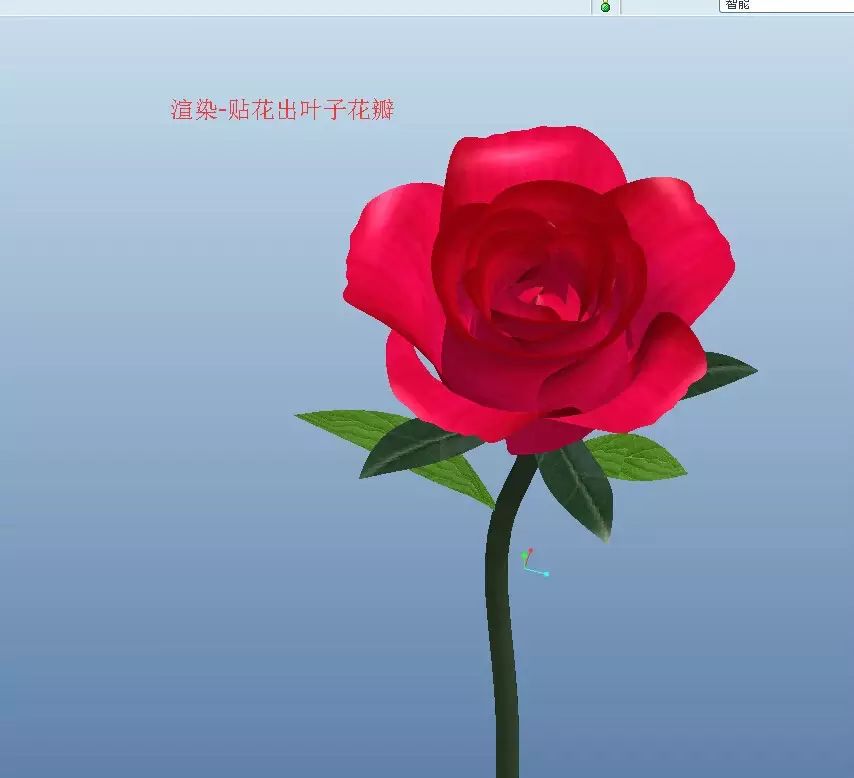

24.渲染-贴花出叶子和花瓣颜色
