冲压机工作原理深入解析

冲压机械是将马达的转动传给曲柄轴，再通过连杆将被防滑部(通称:刮刀)控制的冲头上下移动。您可以想像，当一辆汽车的引擎将汽油燃烧后会产生压力，用这个压力把气缸压下，从曲柄轴得到旋转力的过程，冲压机的工作过程是与这一过程正好相反。这样会更好理解。冲压机的工作原理是，冲头反复运动(一般为上下运动)，与之相反垫枕部是被固定的。垫枕部被固定在底座上，通过框架及连杆等与冲头驱动部(驱动部一般装在被称为冠冕的上部)联接，接受施加压力。 冲压机械有反复(上下)运动的冲头和被固定的垫枕部。

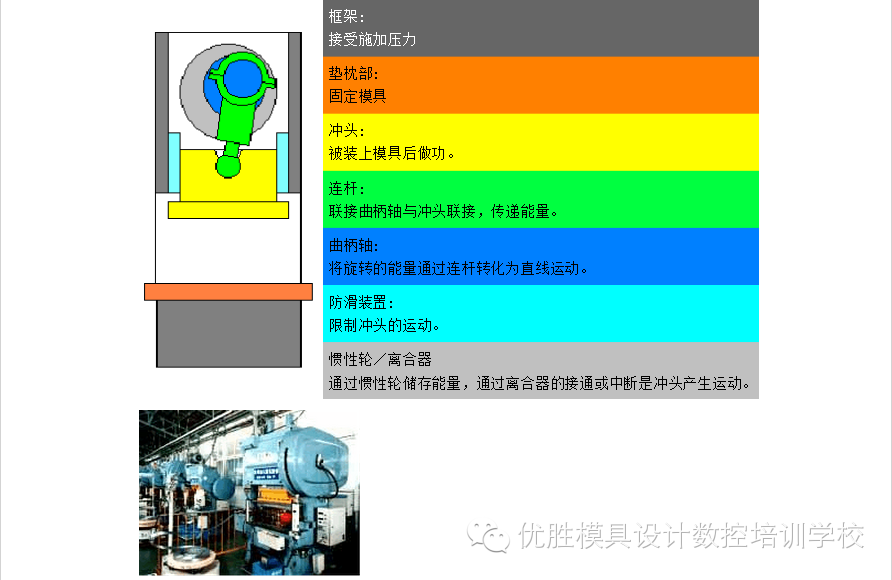

框架: 接受施加压力

垫枕部: 固定模具

冲头: 被装上模具后做功。 连杆:

联接曲柄轴与冲头联接，传递能量。

曲柄轴: 将旋转的能量通过连杆转化为直线运动。 防滑装置: 限制冲头的运动。

惯性轮／离合器 通过惯性轮储存能量，通过离合器的接通或中断是冲头产生运动。

2.2 上模具与下模具共同组成一套模具

冲压机械是通过装载冲压模具(以下称模具)后进行冲压加工的。模具由一对刀具(工具)组成。如果您联想一下剪刀就不难理解了。

首先将一片刀具装在冲头上，另一片刀具固定在垫枕部上。

将铁板放在刀具与刀具之间，冲头下降时铁板就会被切断。这一对刀具就是模具。

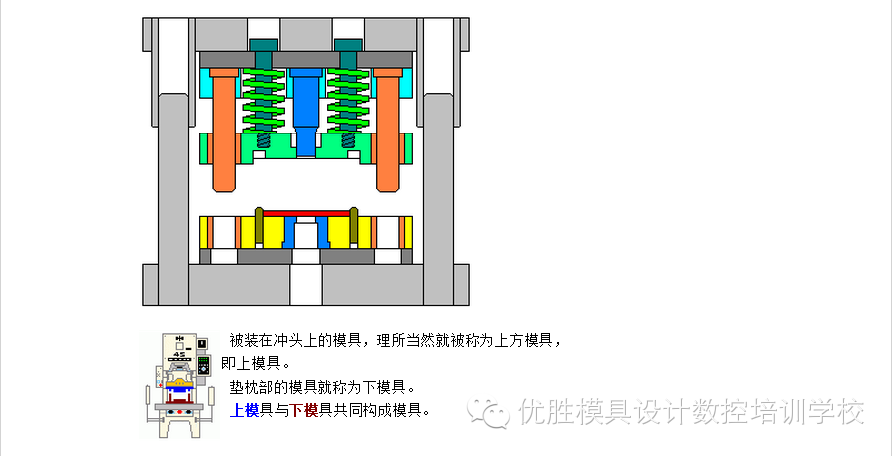

被装在冲头上的模具，理所当然就被称为上方模具，即上模具。

垫枕部的模具就称为下模具。 上模具与下模具共同构成模具。

模具除可以切断钢板(剪断)以外，还可以弯、拧铁板，使之发生永久的变形，得到想要得到的形状。

直接使材料发生变形的东西就是模具。没有模具就不能进行冲压加工。模具的质量、性能直接影响到冲压加工的生产性和冲压加工的质量，具有极为重要的作用，可以说是冲压加工的生命。
