CAD外部参照使用详解：绑定路径管理+实时更新技巧‌

在处理大型复杂的 cad 绘图时，外部参照可发挥重要作用。php小编草莓将为您介绍外部参照的使用方法，从概念理解到实际操作，帮助您解决项目中的整合和协作难题。了解外部参照的原理和如何应用它们，将为您的 cad 工作流程带来显著的效率提升和便利。

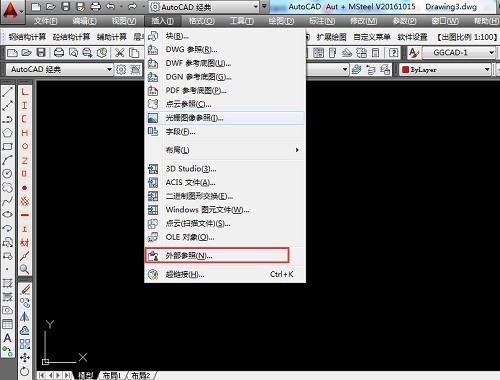

第一步：打开CAD软件,点击【插入】，【外部参照】(如图所示)。

第二步：出现【外部参照】面板,击左上角"附着"按钮,点击【附着DWG】(如图所示)。

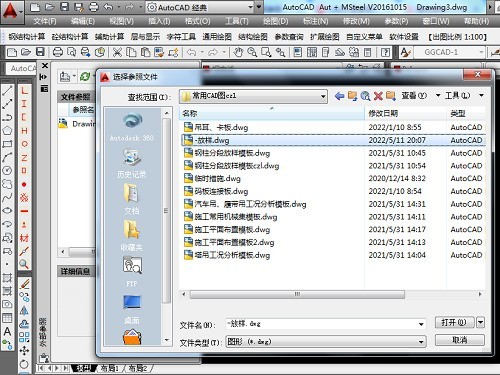

第三步：出现【选择参照文件】选项框,选中需要参照的图纸,点击【打开】(如图所示)。

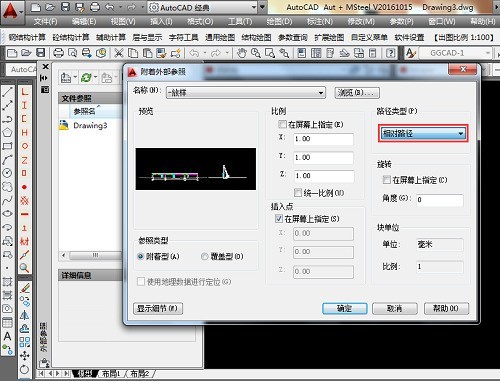

第四步：在路径类型选择【相对路径】,点击确定,外部参照就做OK了(如图所示)。

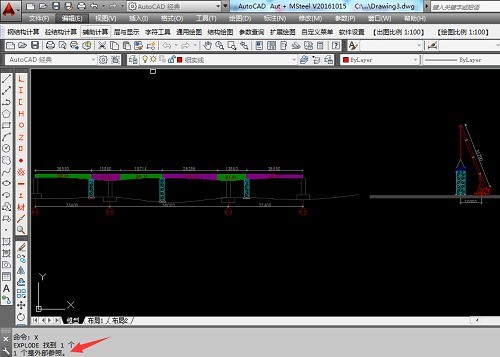

第五步：【外部参照】，完成(如图所示)。

以上就是cad外部参照怎么用_cad外部参照的使用方法的详细内容，更多请关注php中文网其它相关文章！
