响应需求：在Creo中智能调整草绘平面角度

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

在Creo中为了方便草绘需要将草绘平面与屏幕平行，现在来看一看怎样设置草绘平面自动与屏幕平行。

查看详情

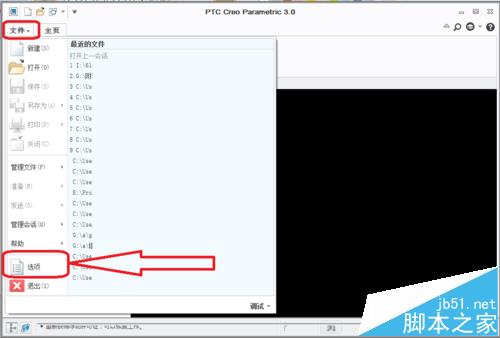

1、打开Creo界面，点击左上角的“文件”，然后点击“选项”。

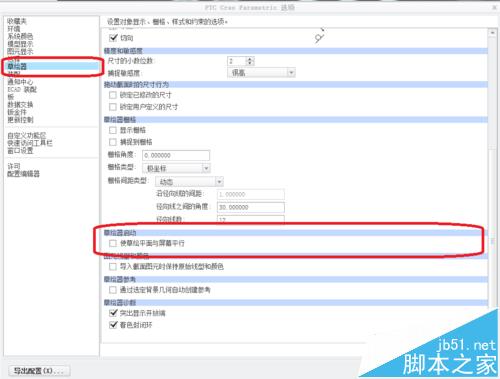

2、选择左侧的“草绘器”设置，在右侧菜单栏找到“草绘器启动”选项。

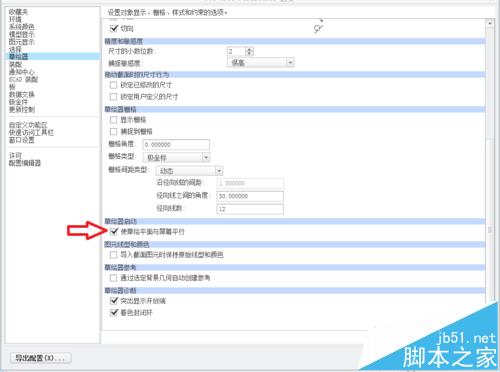

3、勾选“是草绘器与屏幕平行”，然后点击下方的确定。

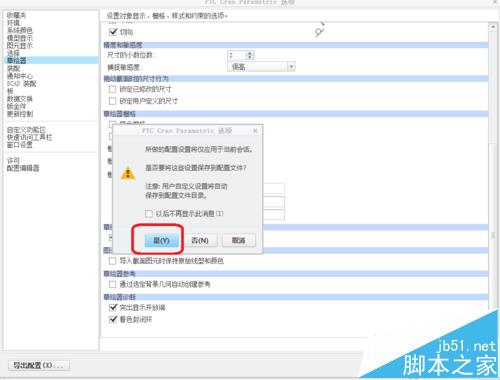

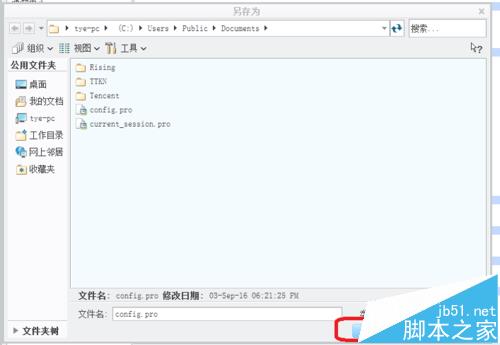

4、依次点击“是”，“确定”将刚才的设置保存到配置文件。

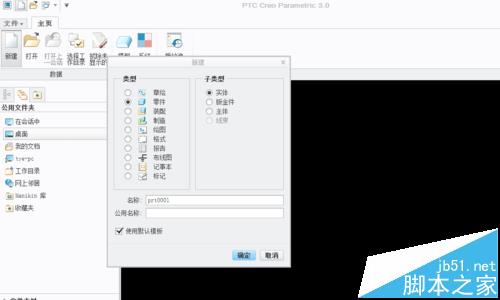

5、新建一个零件模型来看看效果。

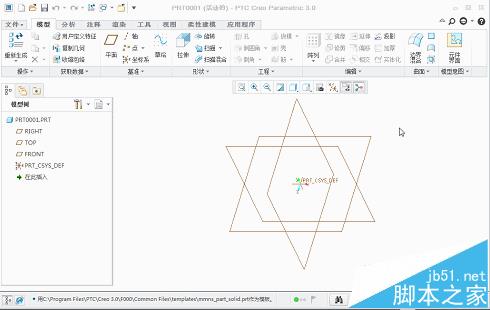

6、选择一个平面，点击草绘，可以看到草绘平面自动翻转与屏幕平行。
