SPI总线接口ESD保护电路设计指南

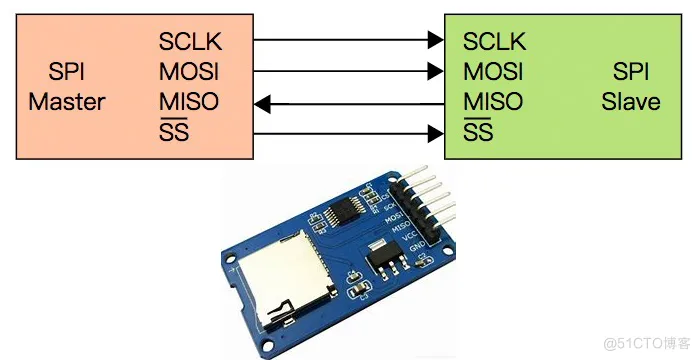

串行外设接口（Serial Peripheral Interface），简称SPI接口，是一种高速、全双工、同步的通信总线接口，可以使单片机与各种外围设备以串行方式进行通信以交换信息。SPI 在芯片的管脚上占用四根线，节约芯片的管脚，同时为PCB的布局节约空间，越来越多的芯片集成了这种通信协议。众所周知，对于通信总线接口而言，ESD静电放电防护是一项挑战。针对SPI通信总线接口ESD静电放电问题，东沃电子（DOWOSEMI）技术推荐选用ESD静电保护二极管DW05D-B-S或DW05-4RVLC-E做防护 。东沃SPI总线接口ESD静电放电保护方案设计图如下所示：

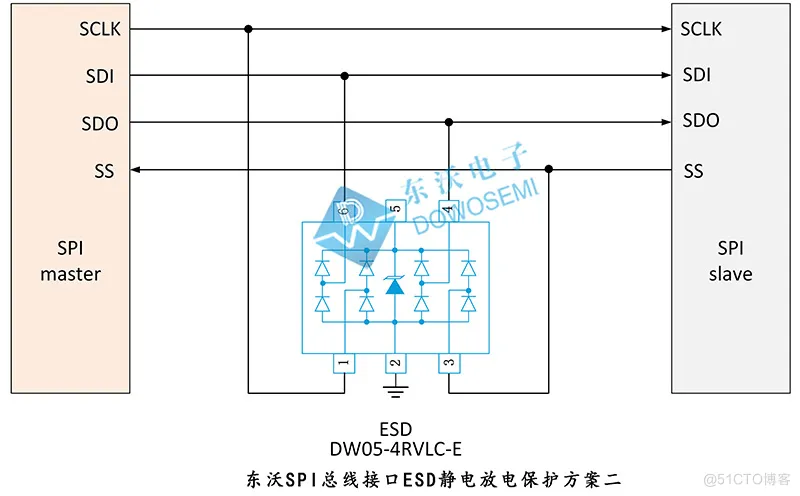

从上图可知，东沃SPI总线接口ESD静电放电防护方案设计图有两种，方案一选用了分立式ESD保护二极管DW05D-B-S，方案二选用了集成式多路 ESD保护二极管DW05-4RVLC-E。DW05D-B-S和DW05-4RVLC-E导通电压精度高、响应速度快、寄生电容值低、钳位电压低，在不影响数据传输的前提下，能够满足IEC 61000-4-2 Level 4静电放电防护需求，且做到成本最优化。

有客户问，东沃SPI总线接口ESD静电放电保护方案一和方案二有什么区别呢？查看方案一可知，东沃技术推荐选用4颗分立式ESD保护二极管DW05D-B-S，工作电压5V、击穿电压6V、峰值脉冲电流20A、12V低钳位电压、SOD-323封装，占用空间比较大，结电容40pF，比较适合用于传输信号速率要求不是很高的场合。查看方案二可知，东沃技术推荐选用集成式多路 ESD保护二极管DW05-4RVLC-E，工作电压5V、击穿电压6V、峰值脉冲电流4A、12V低钳位电压、SOT-23-6L封装，体积小，结电容0.5pF，适用于通信速率要求更高的场合和产品。

以上是SPI总线接口ESD静电放电保护典型方案，如有特殊需求，欢迎前来探讨。浪涌静电保护方案，找东沃电子，电路防护不迷路！东沃SPI总线接口ESD静电放电保护中选用到的ESD静电保护二极管DW05D-B-S和DW05-4RVLC-E，已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费方案整改设计、免费选型！
