当前位置：服务支持 >  软件文章 >  Altium Designer 18实战指南：PCB库设计技巧

Altium Designer 18实战指南：PCB库设计技巧

阅读数 2941
点赞 45
article_banner

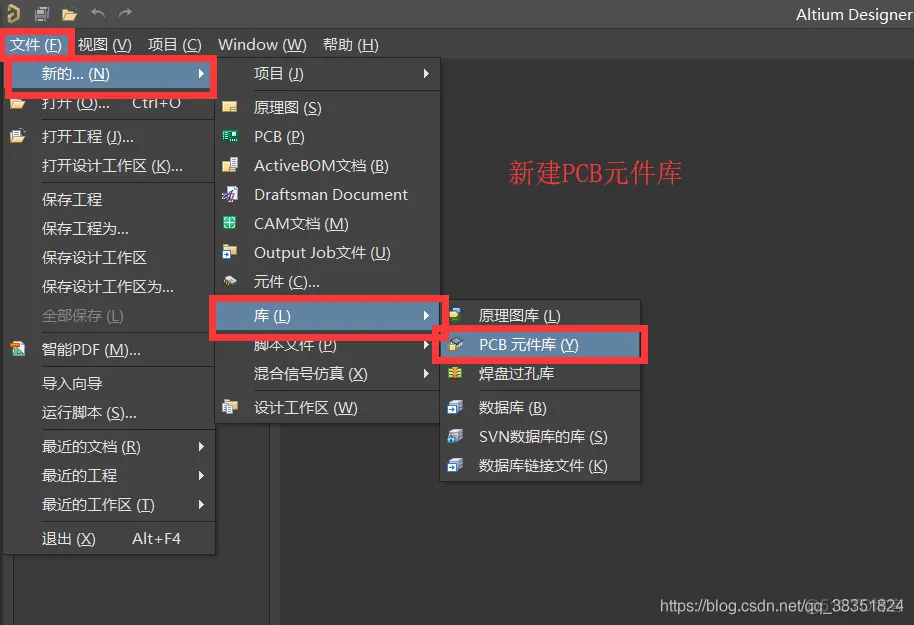

一、新建PCB元件库：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装

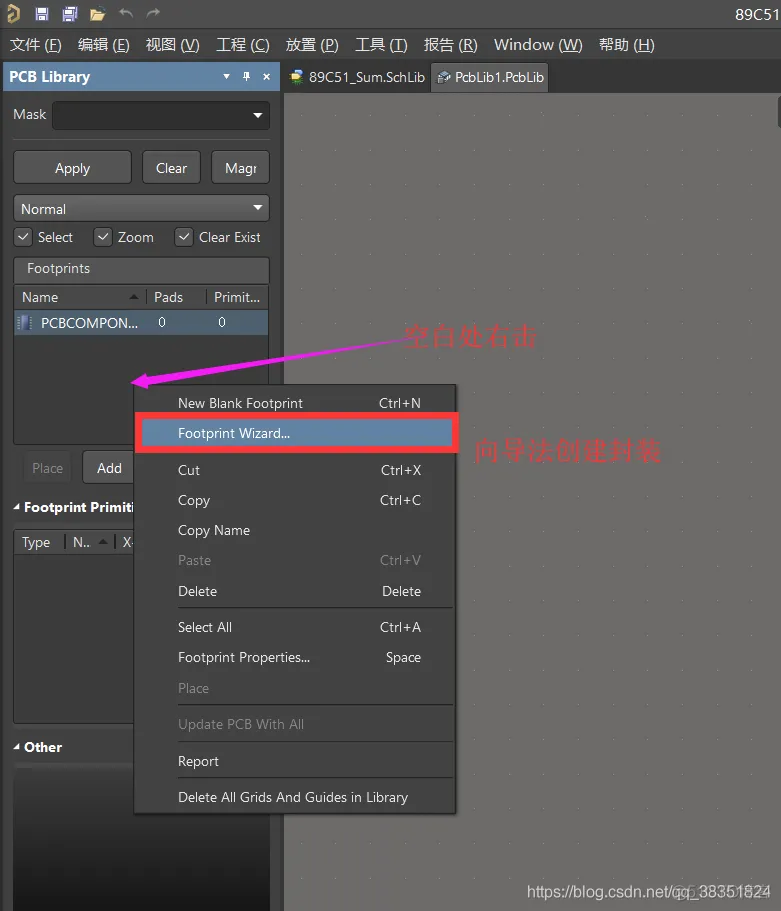

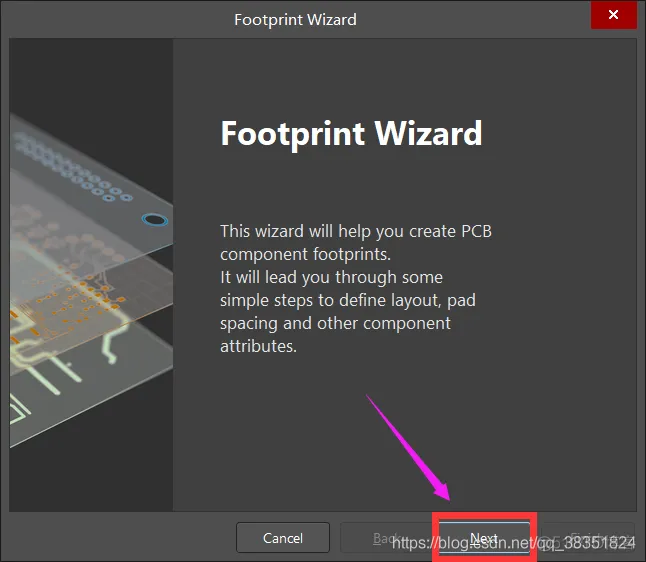

二、向导法创建封装：

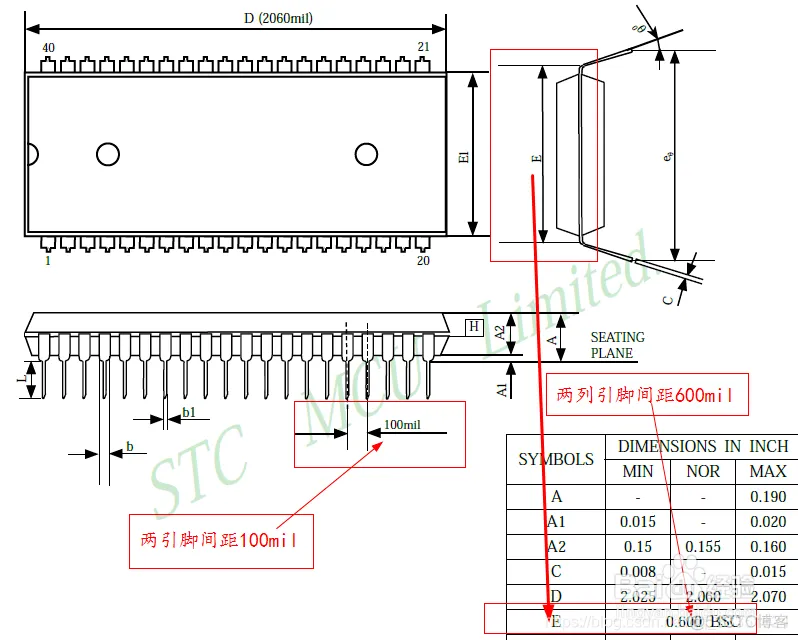

做封装我们都是利用芯片的规格书进行封装的。

下面那我们利用向导法和元器件参数图，进行器件的封装创建。

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _02

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _03

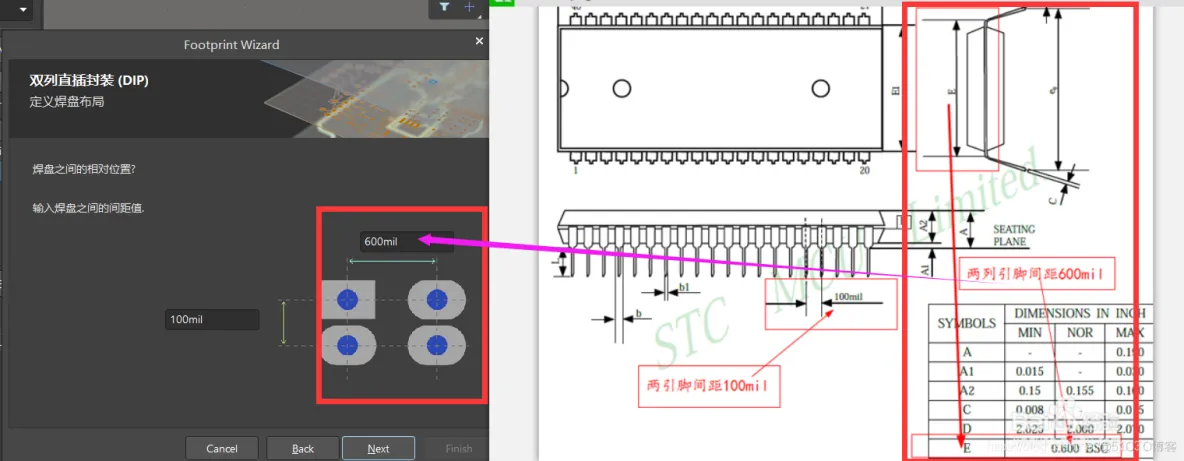

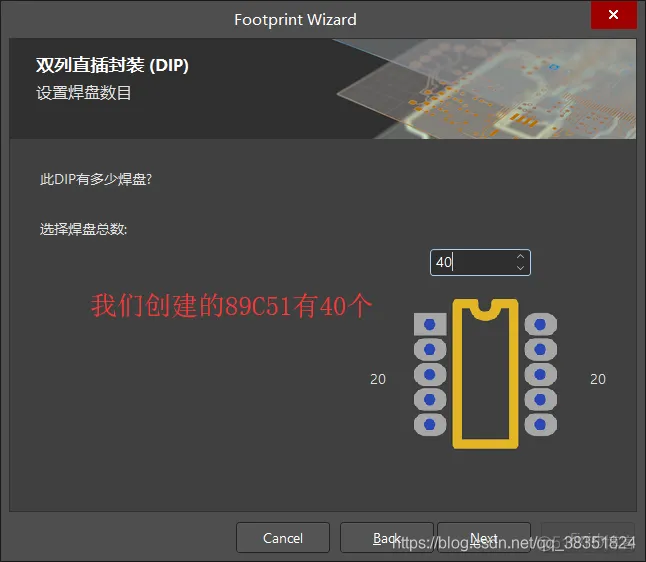

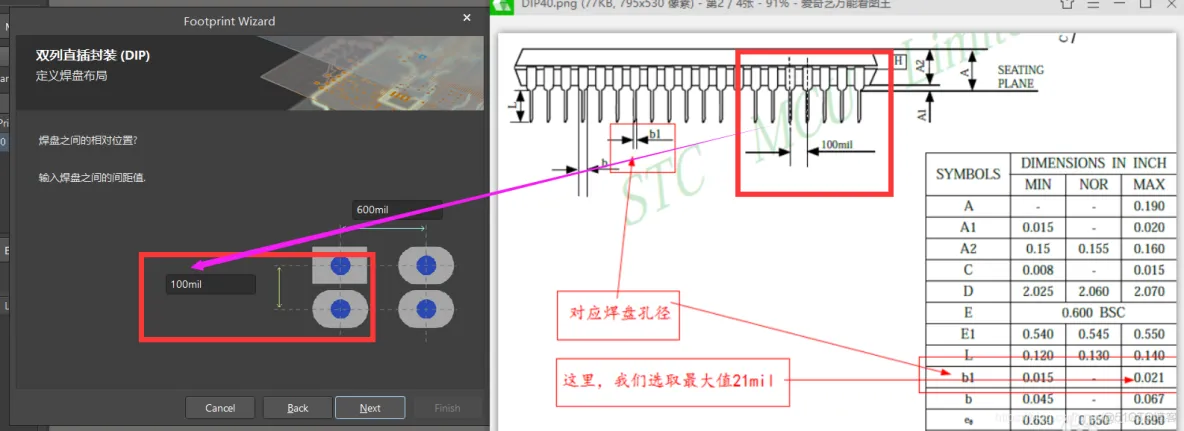

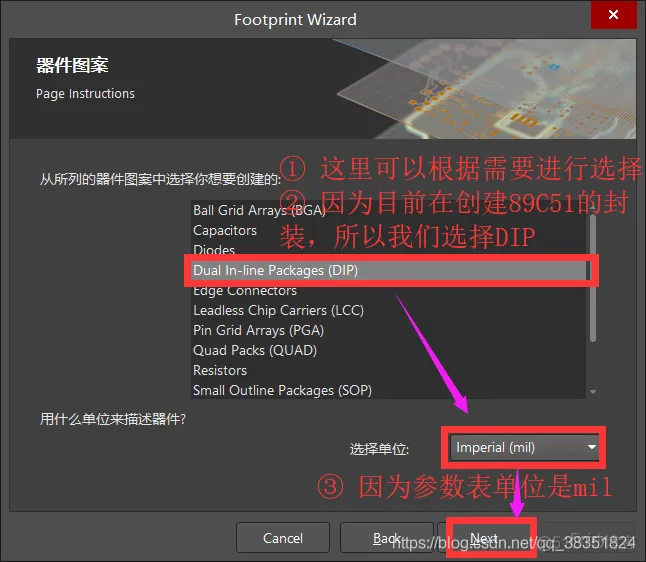

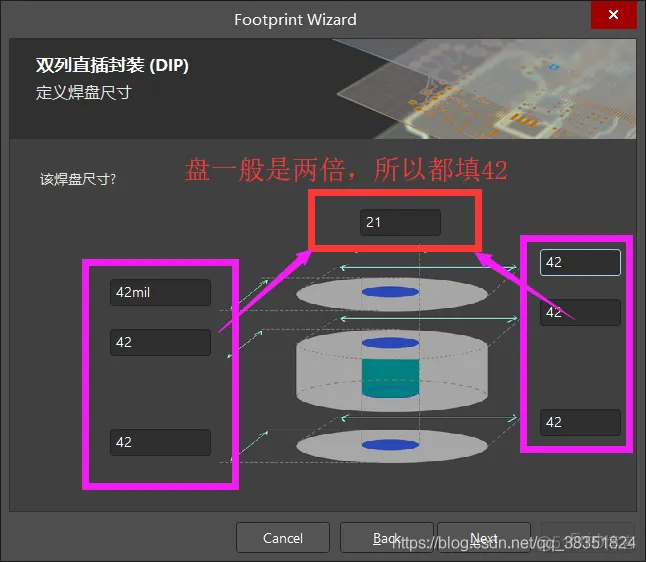

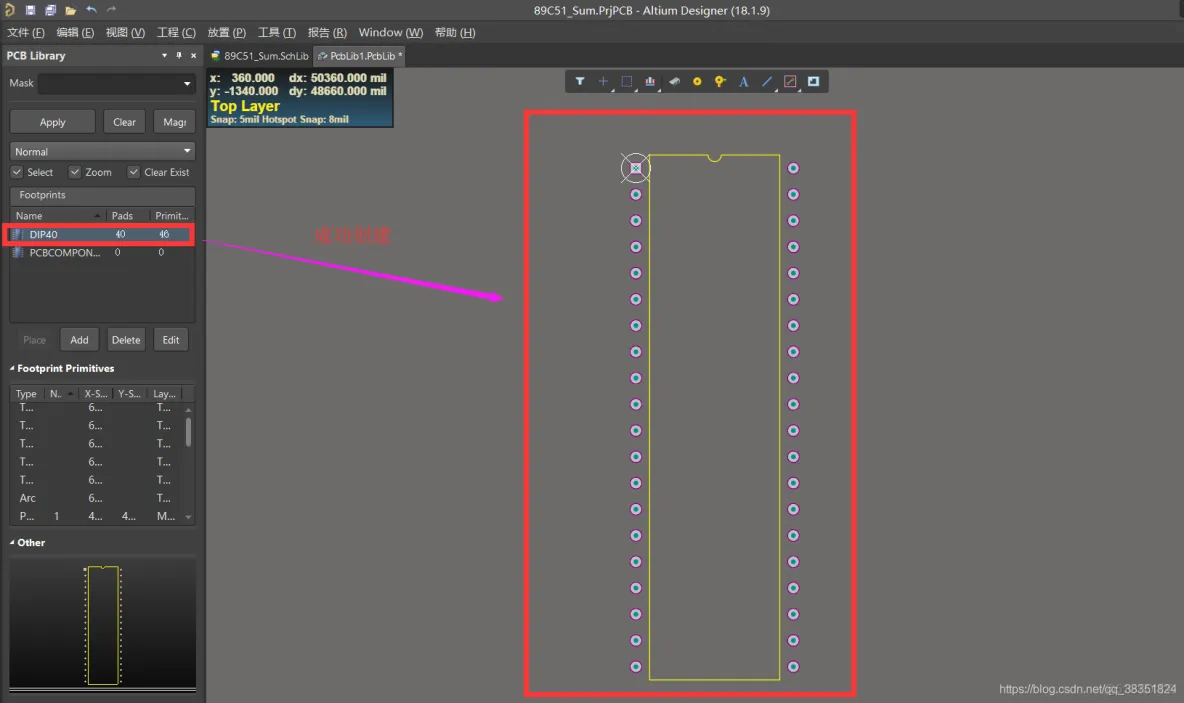

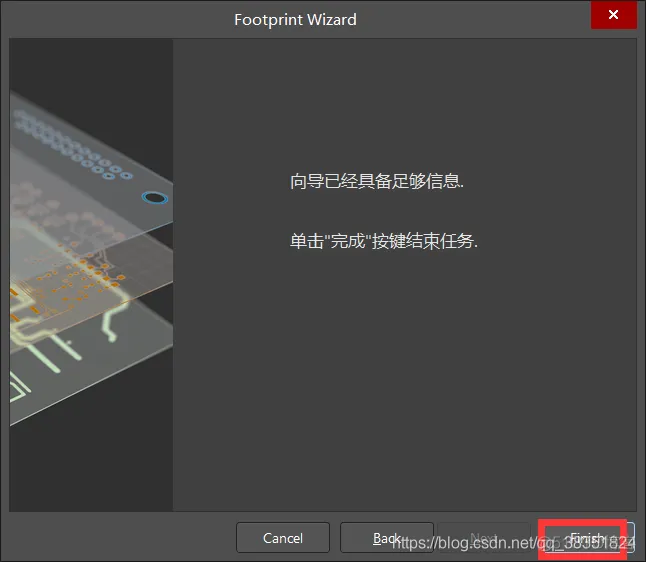

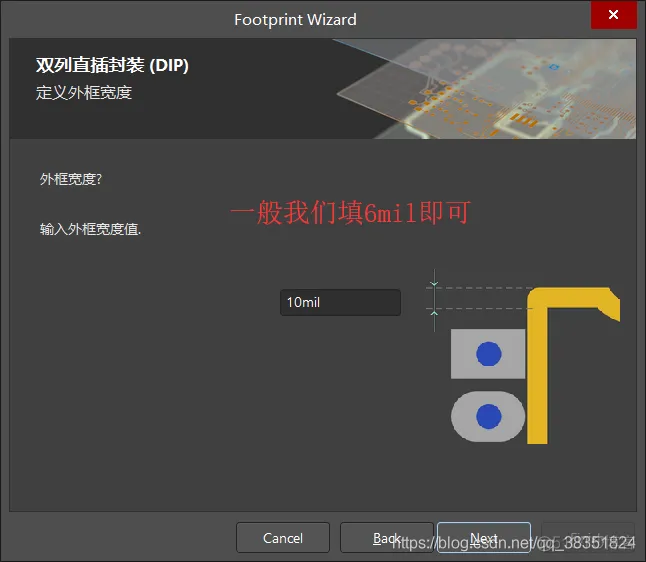

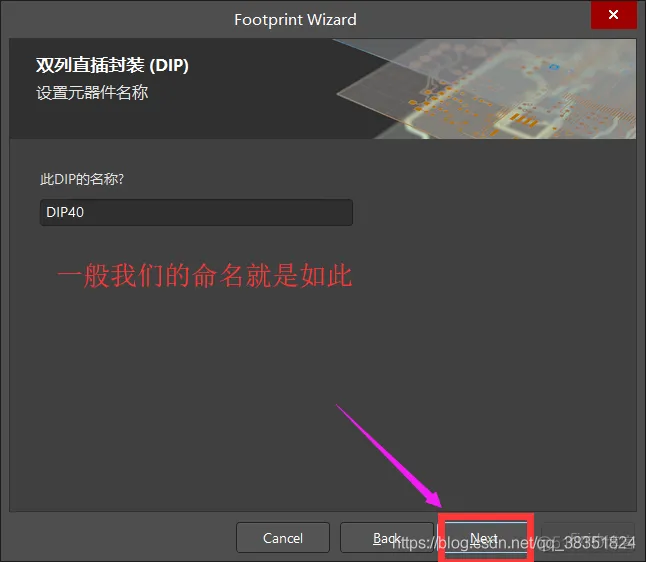

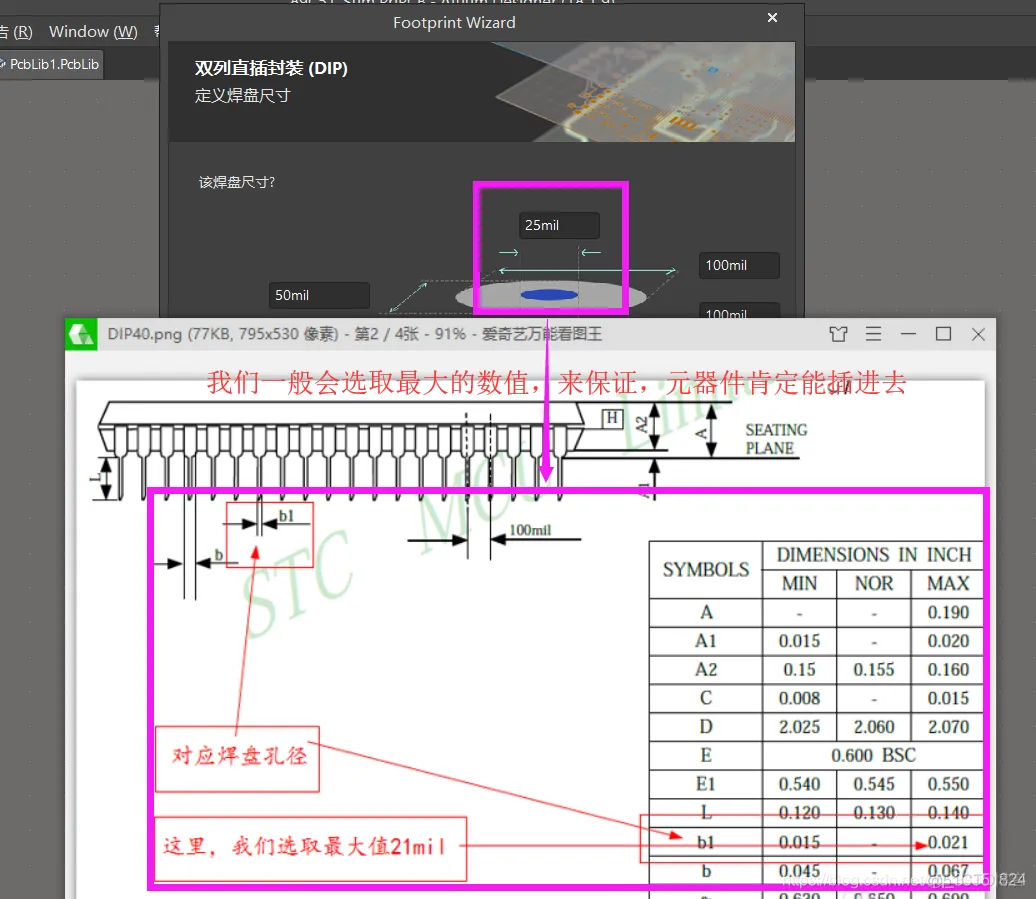

1、向导法创建DIP40(89C51)：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _04

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_05

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_06

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_07Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_08

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _09

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _10

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _11

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_12

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _13

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _14

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_15

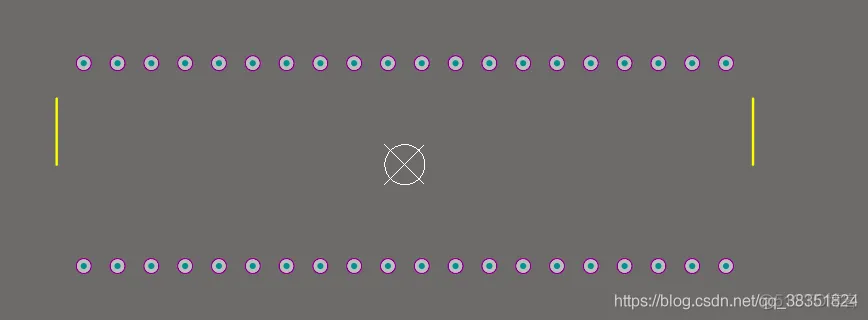

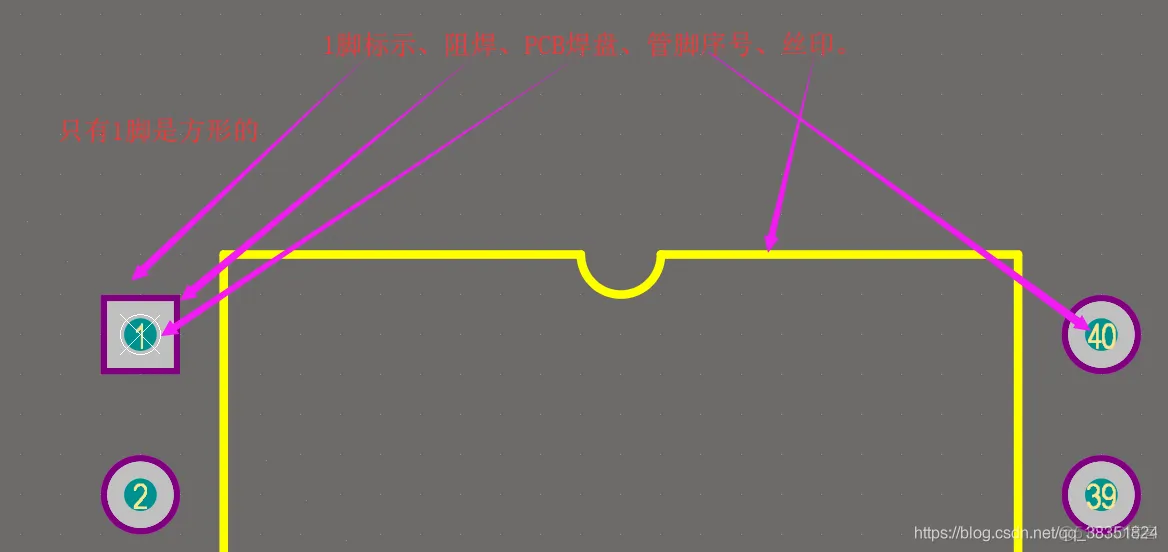

2、PCB封装的组成元素：1脚标示、阻焊、PCB焊盘、管脚序号、丝印。

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_16

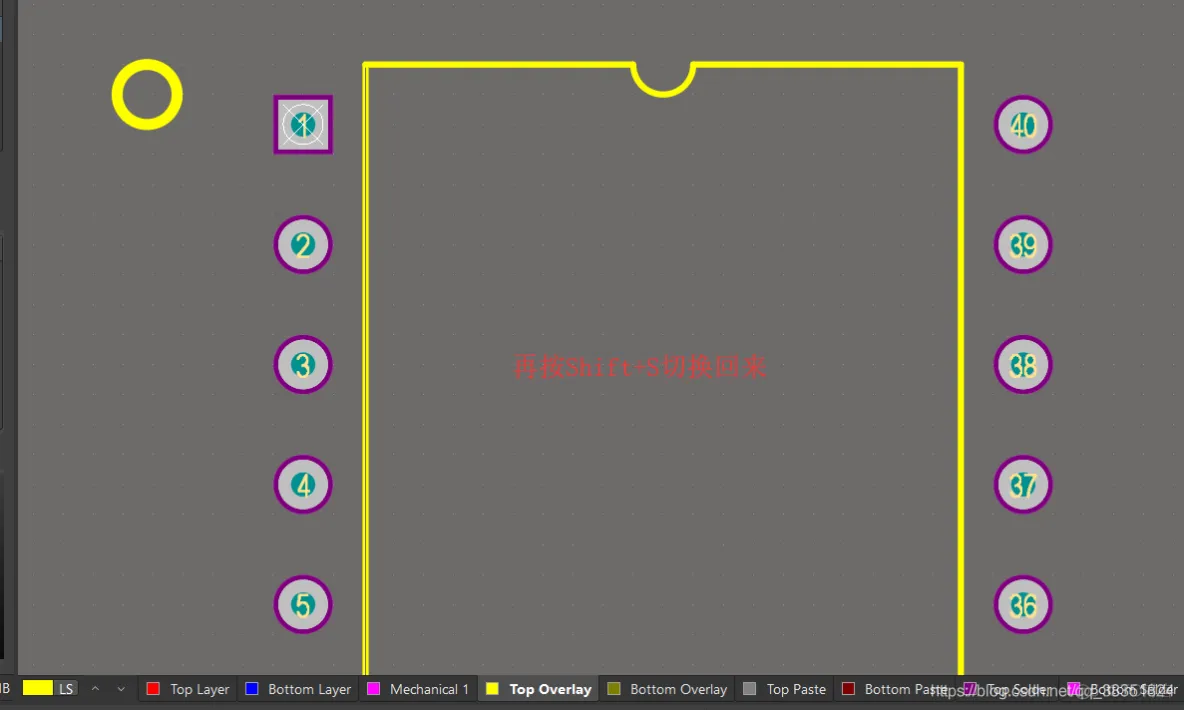

如果觉得1脚标示不明显：（快捷键Shift+S 单层显示）

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_17

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _18

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_19

三、手工法创建封装：

做封装我们都是利用芯片的规格书进行封装的。

下面那我们利用手工法和元器件参数图，进行器件的封装创建。

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _02

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _03

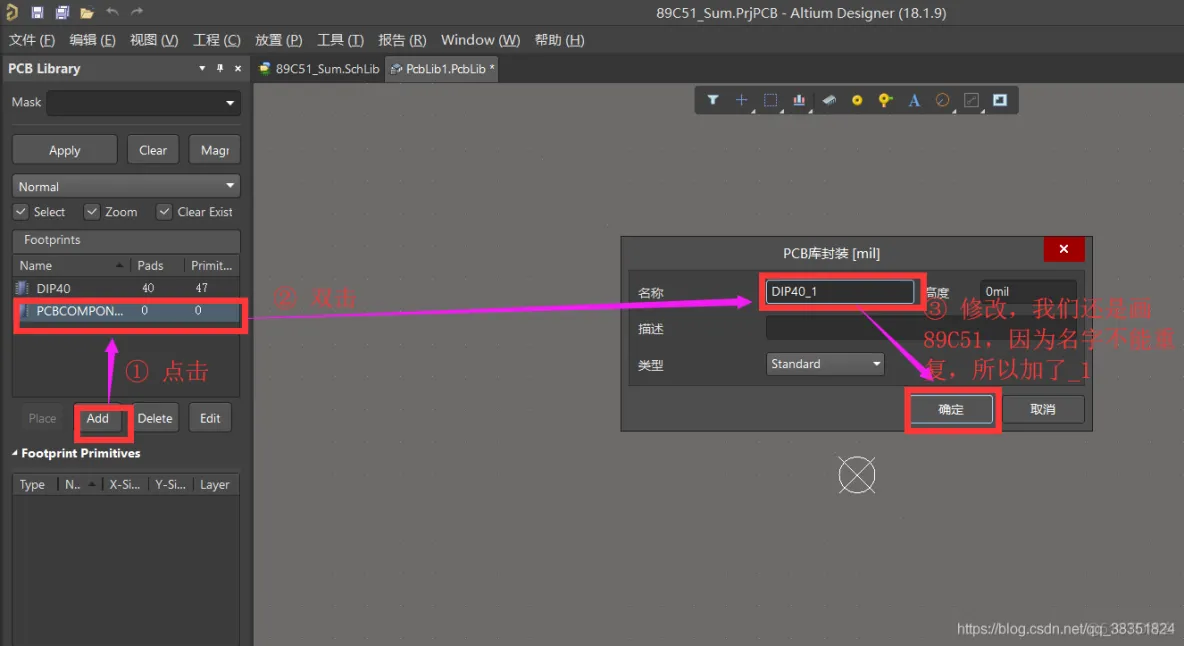

1、新建器件的PCB封装：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_22

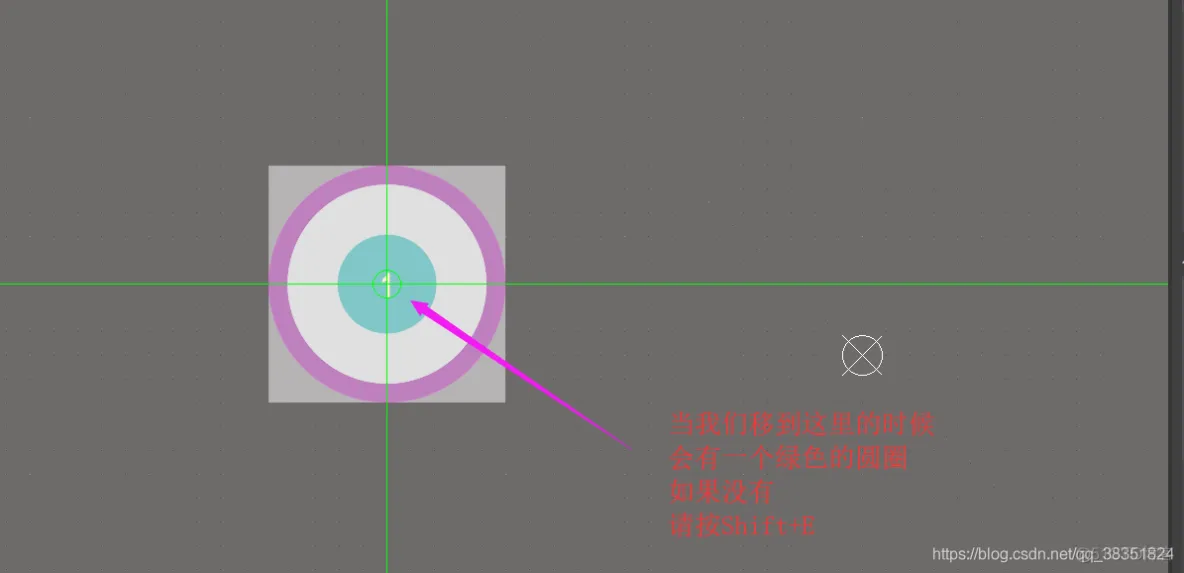

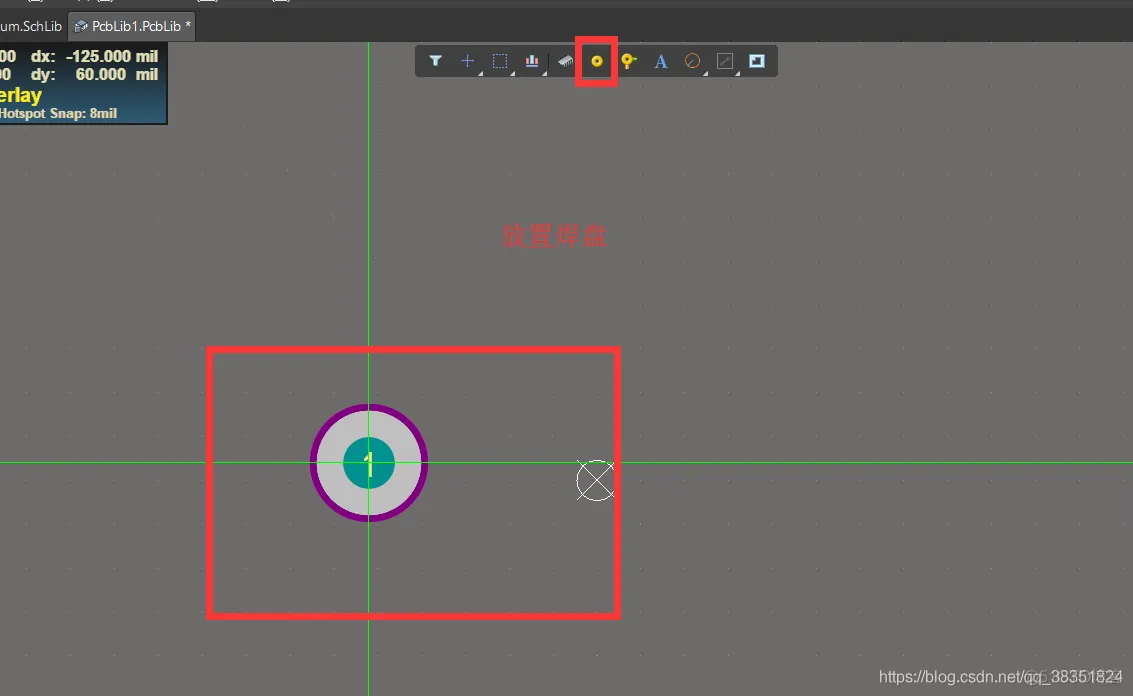

2、放置焊盘：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _23

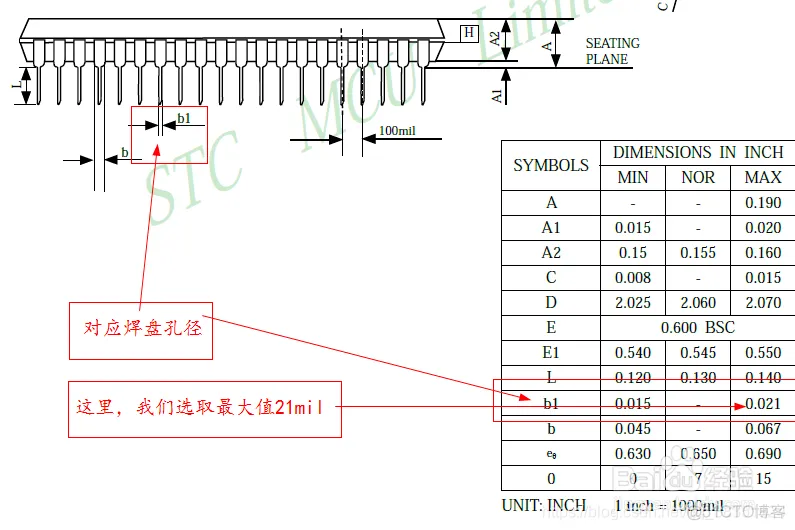

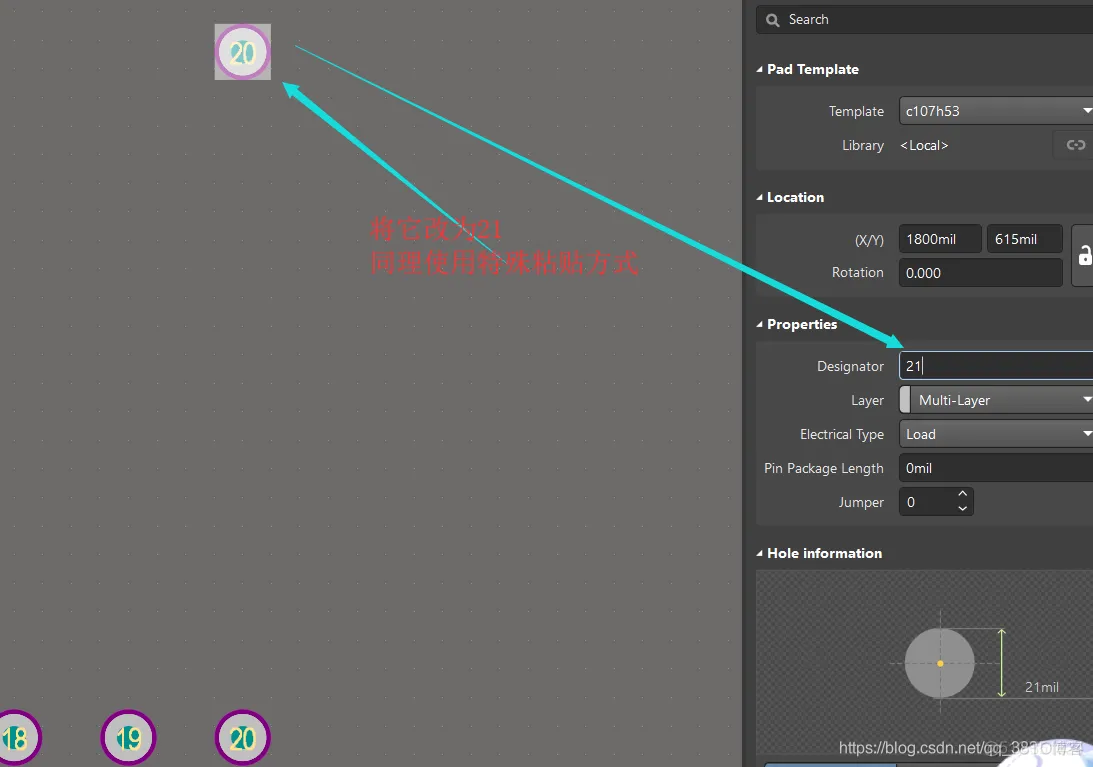

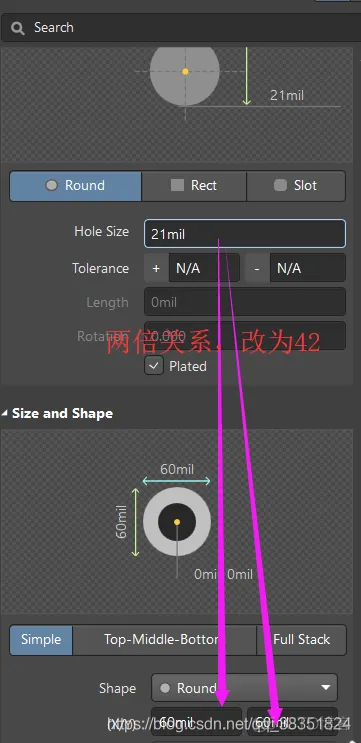

3、修改焊盘属性：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _24

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_25

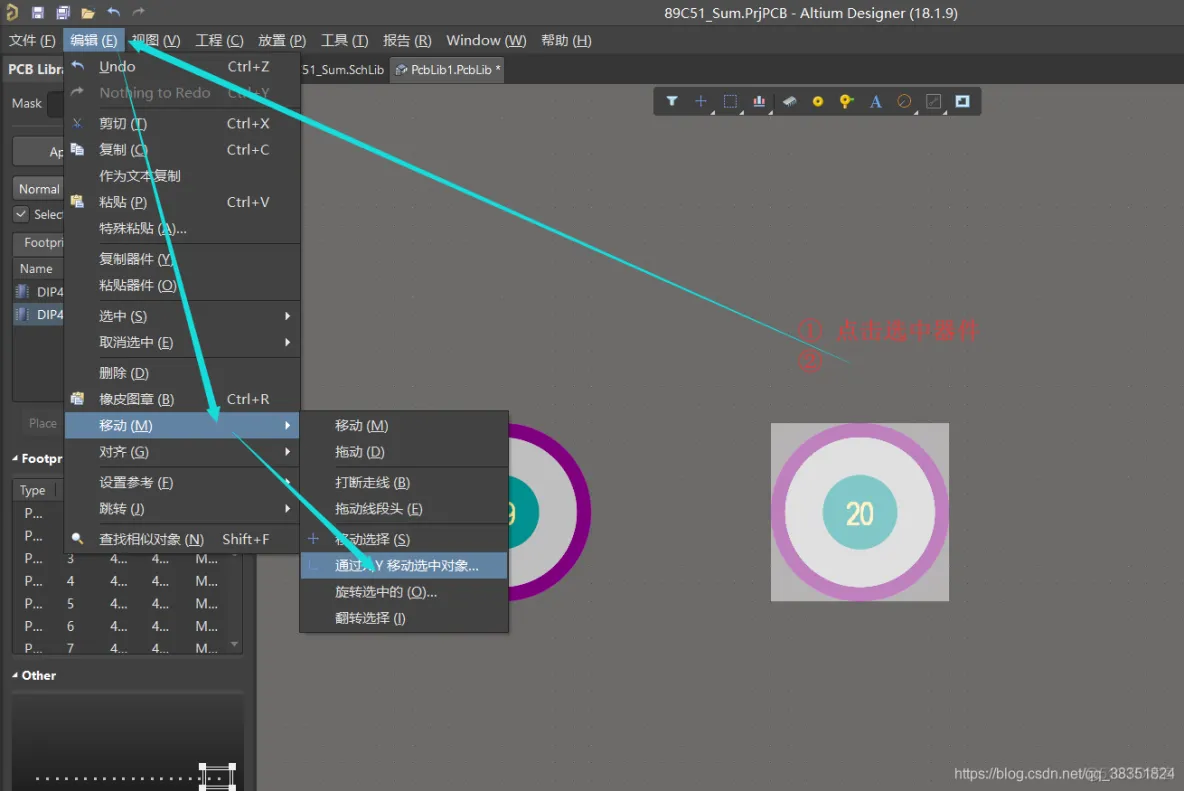

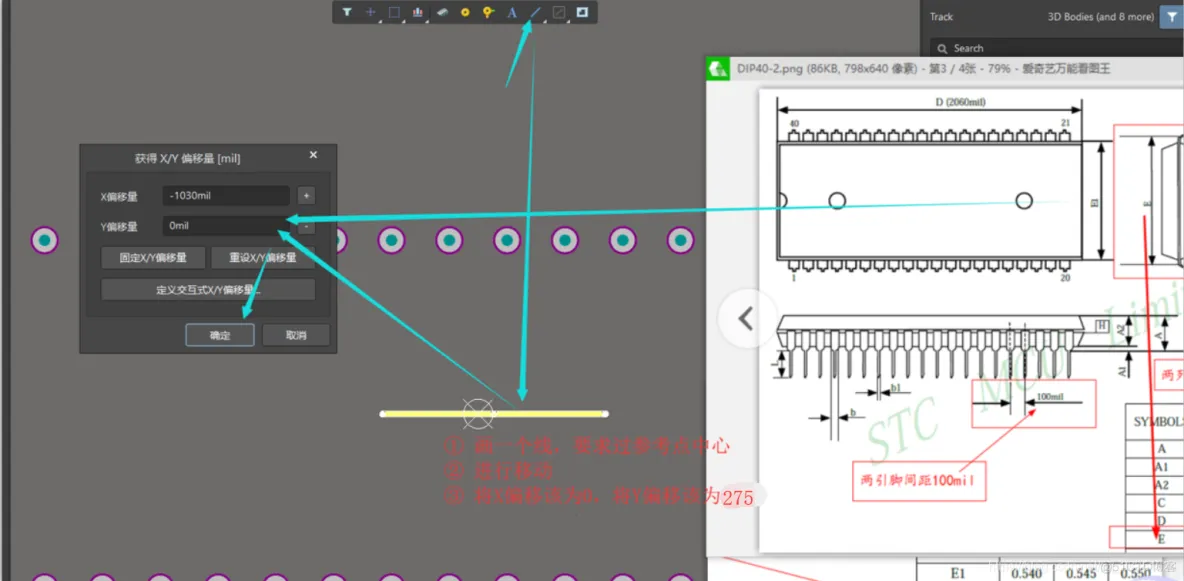

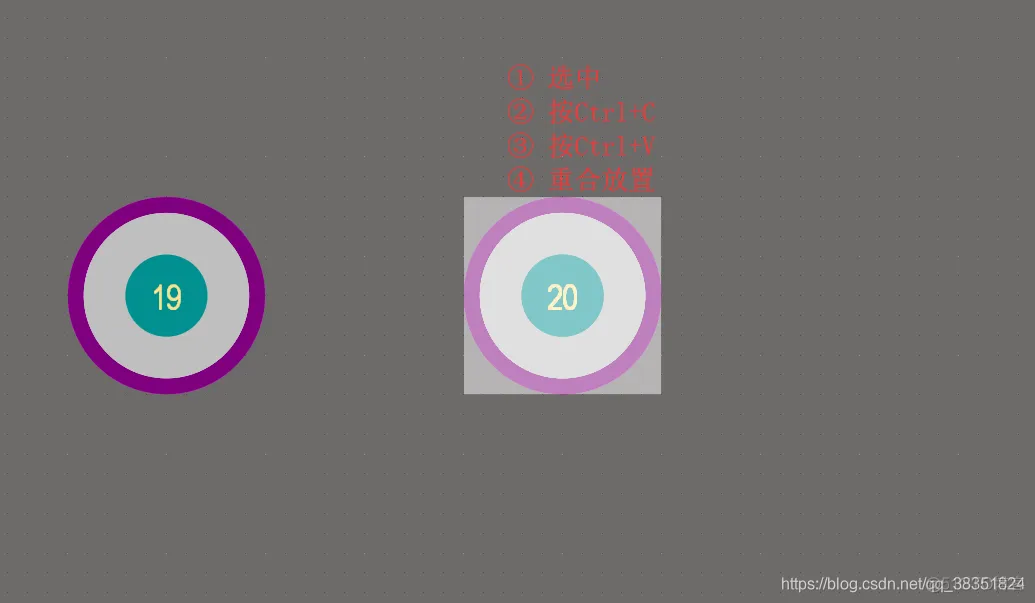

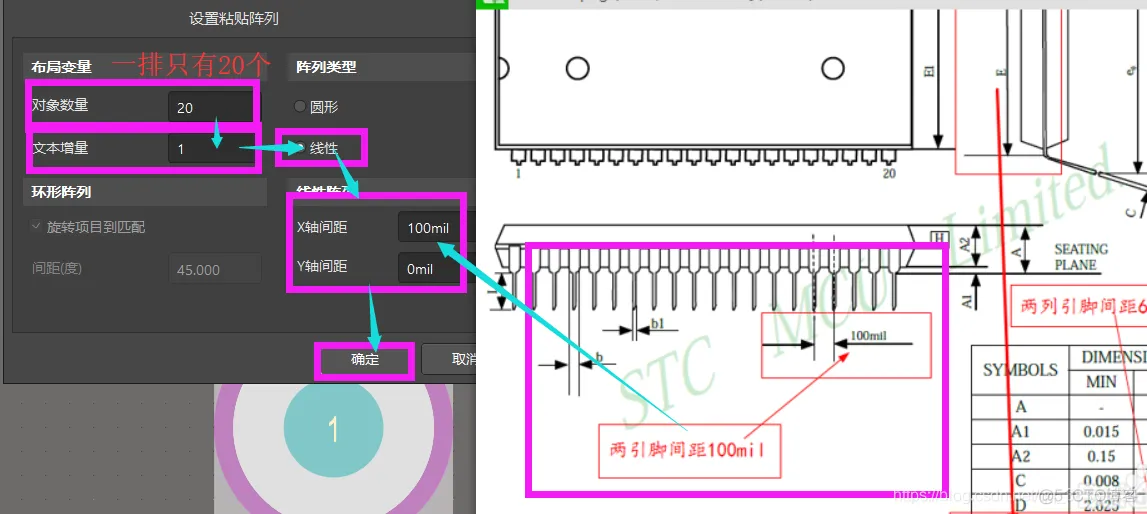

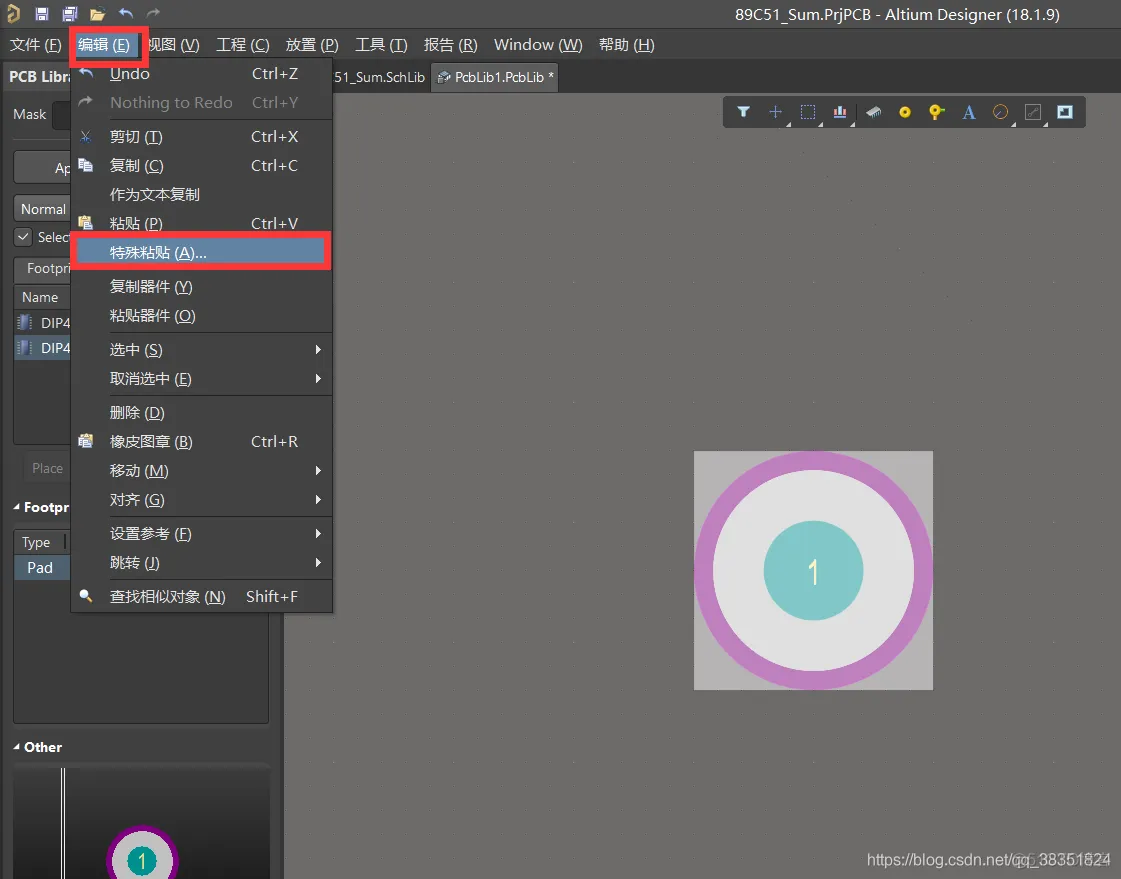

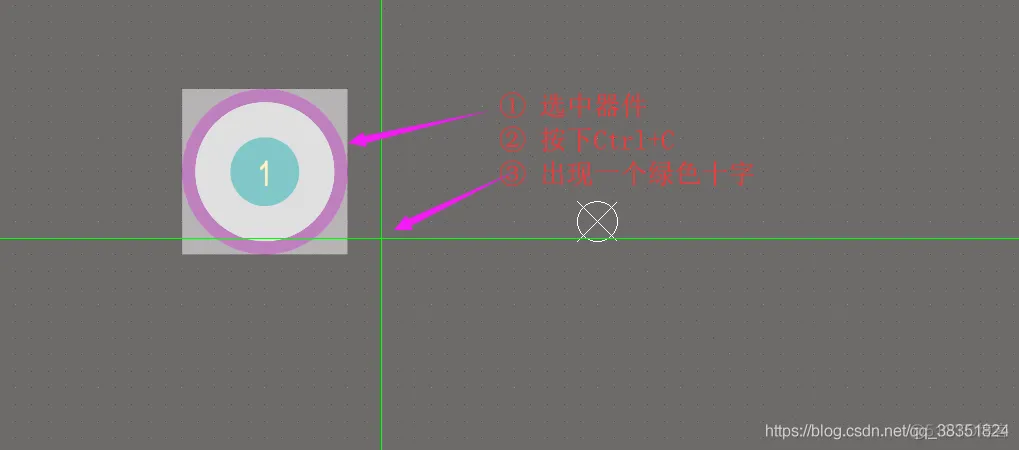

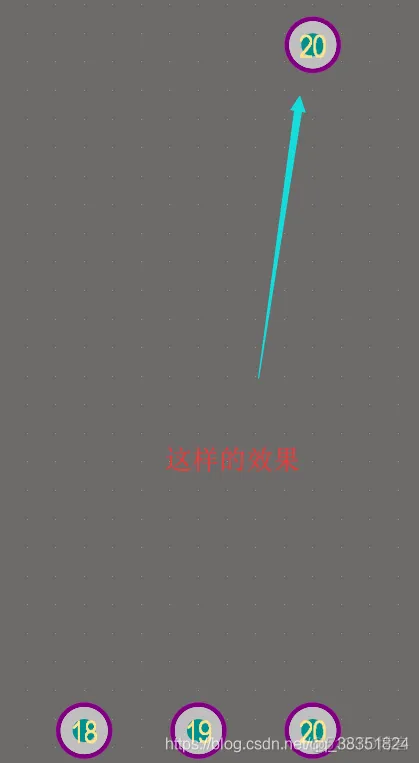

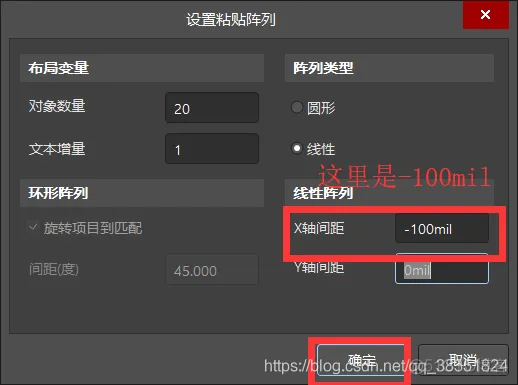

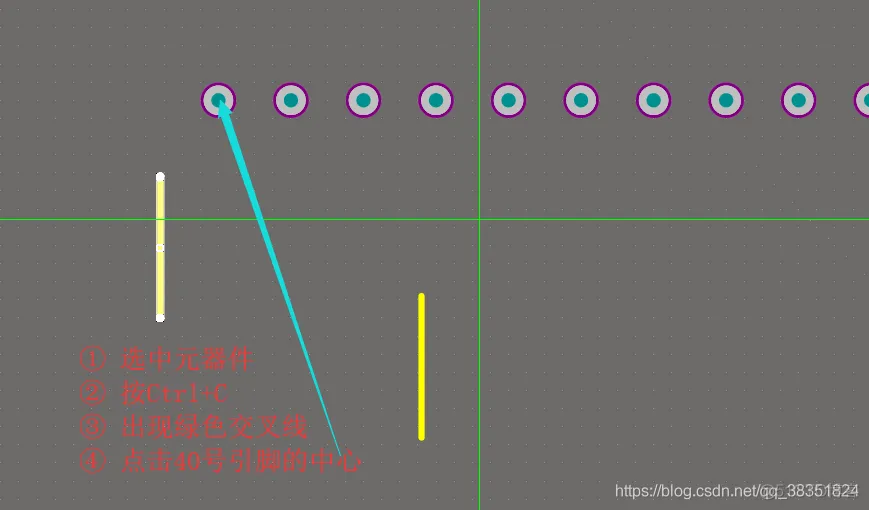

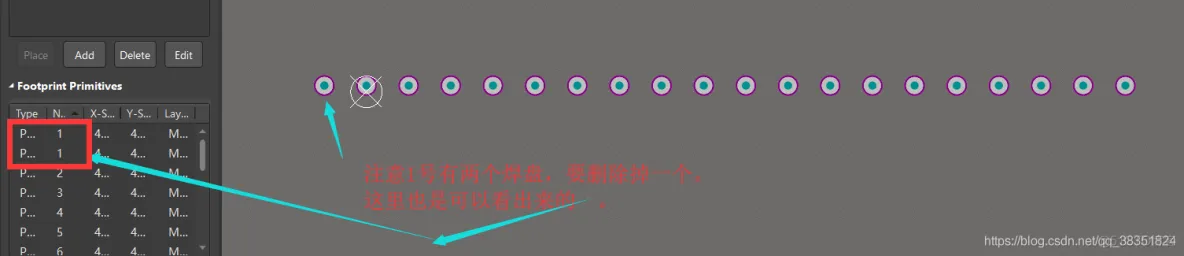

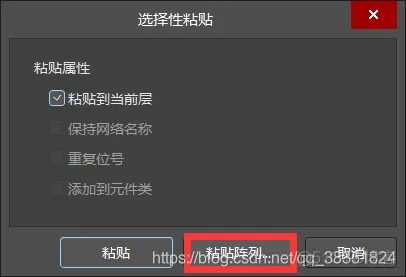

4、特殊粘贴：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_26

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_27

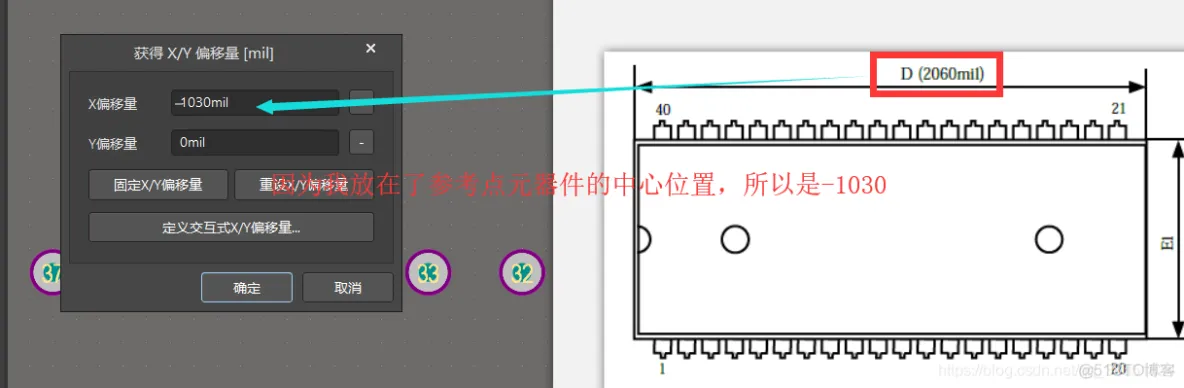

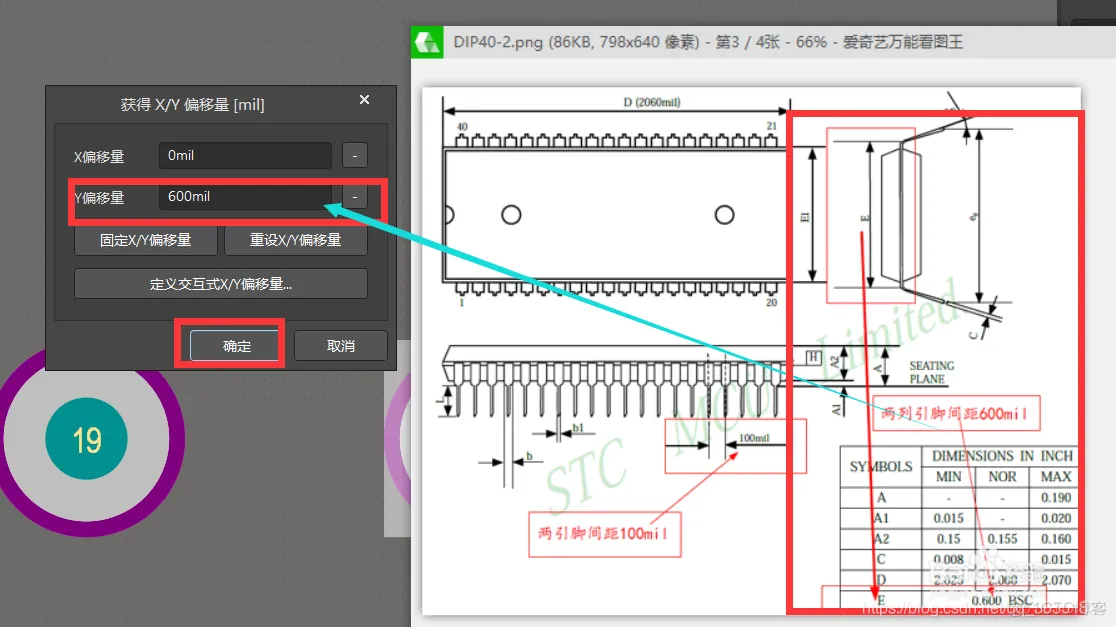

交叉探针（快捷键Shift+E）

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_28

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_29

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _30

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_31

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _32

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _33

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _34

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_35

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_36

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_37

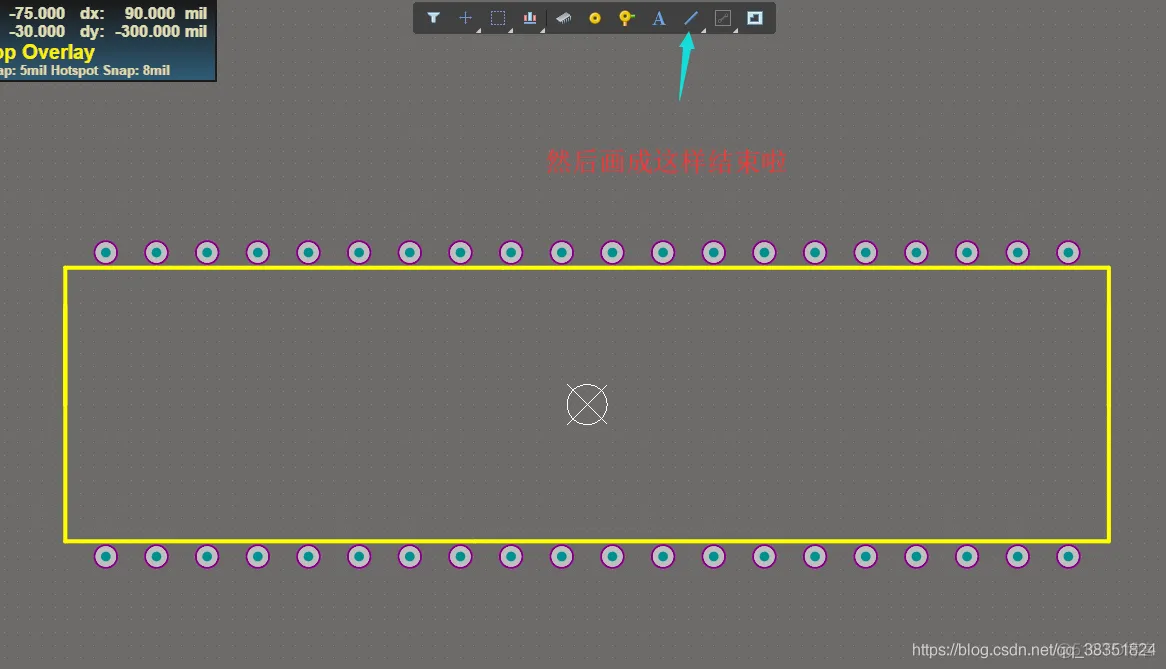

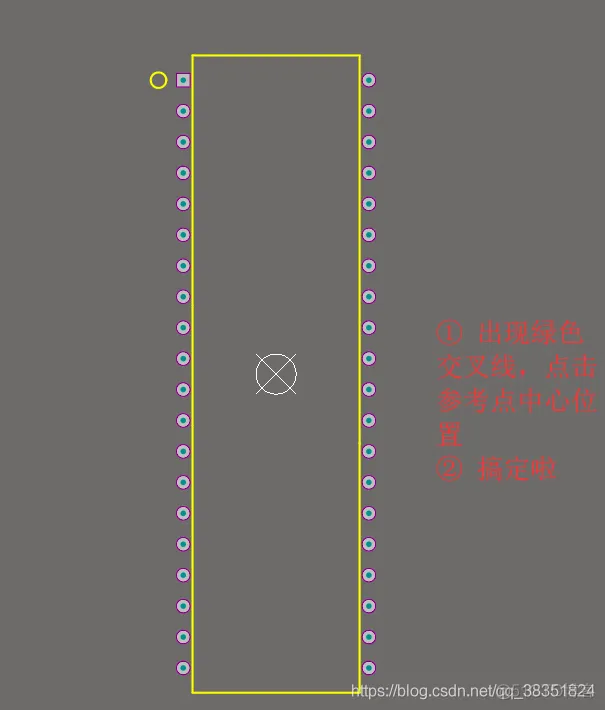

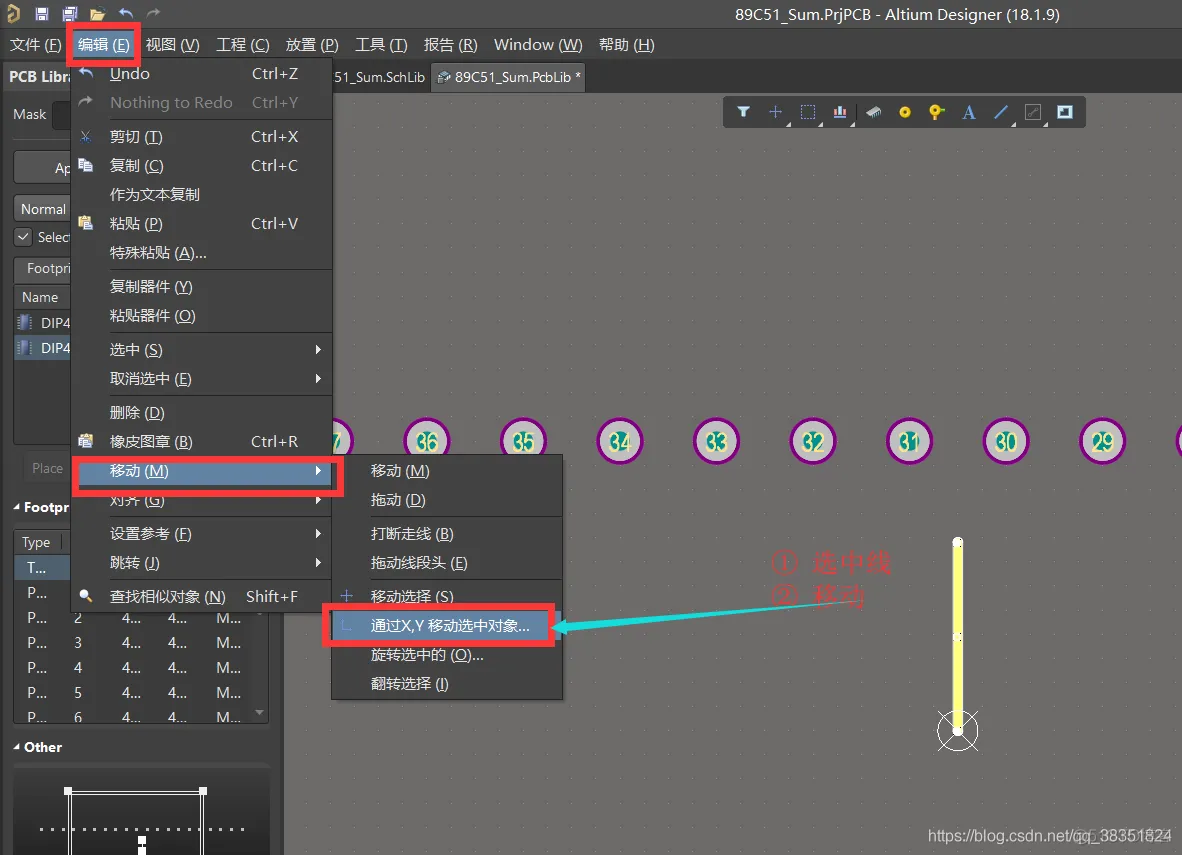

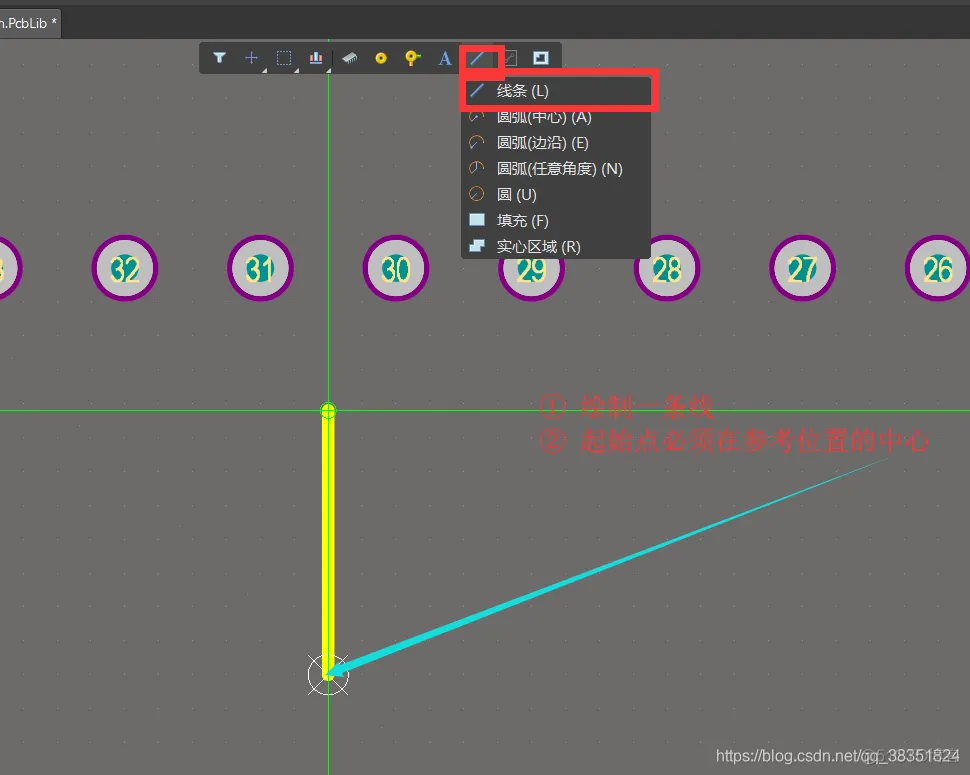

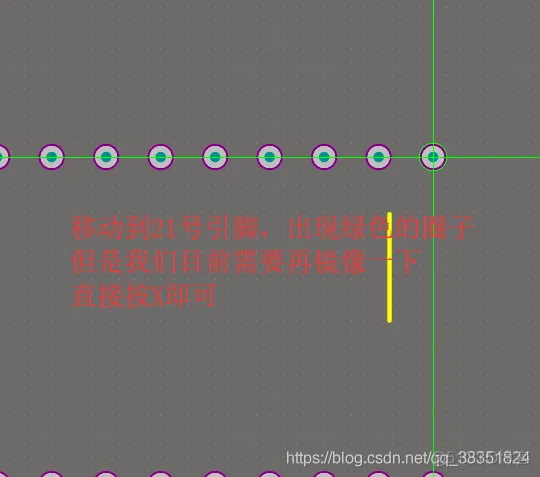

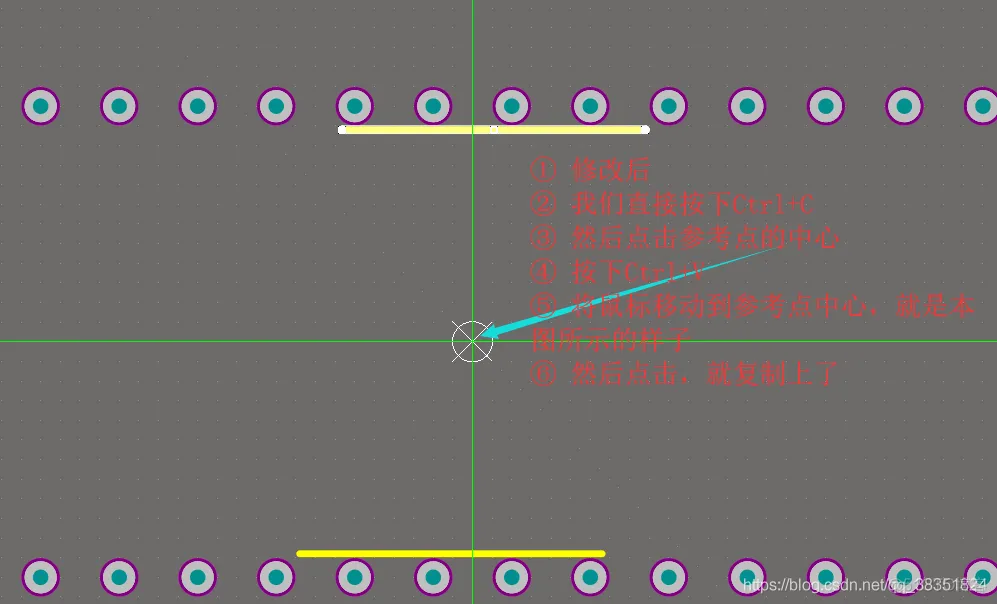

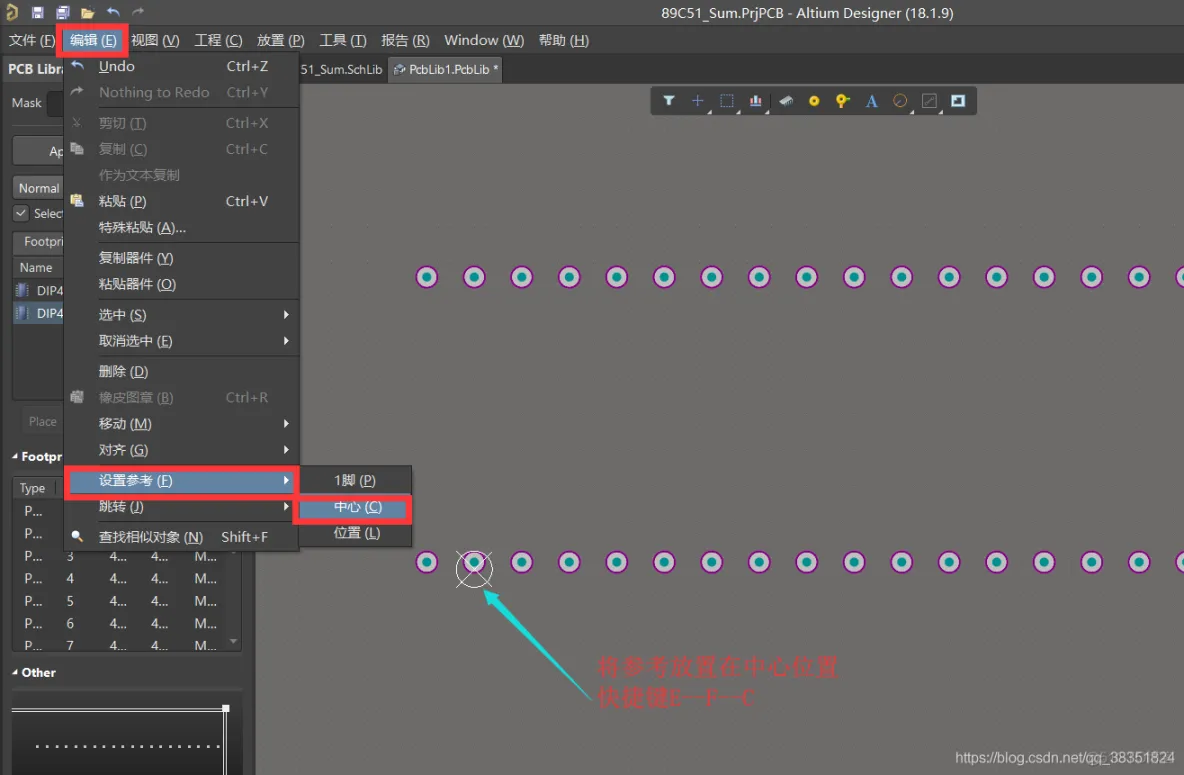

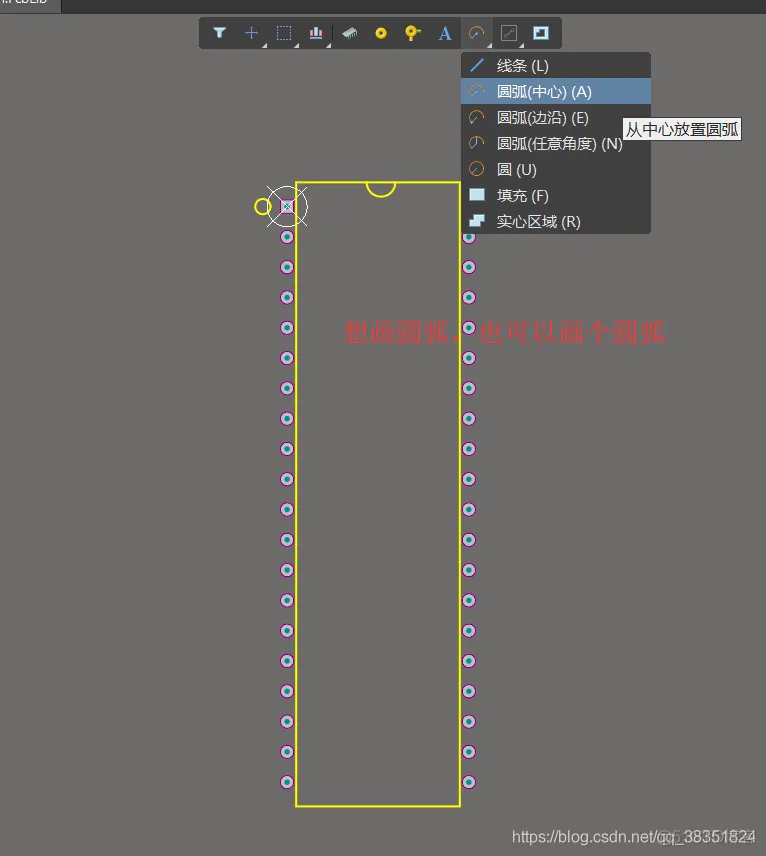

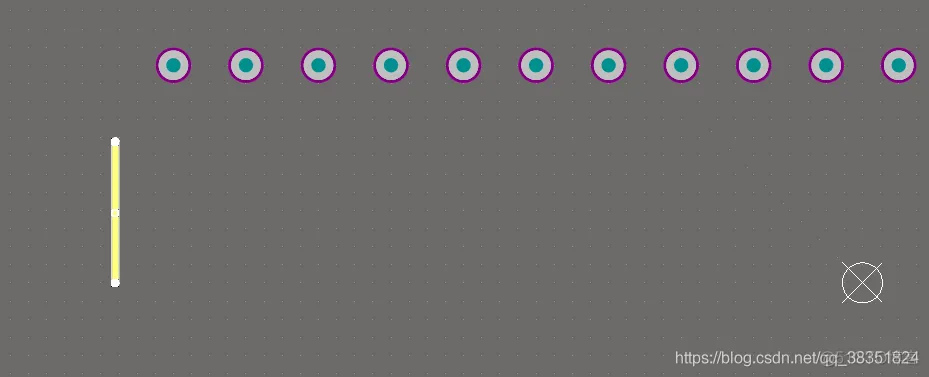

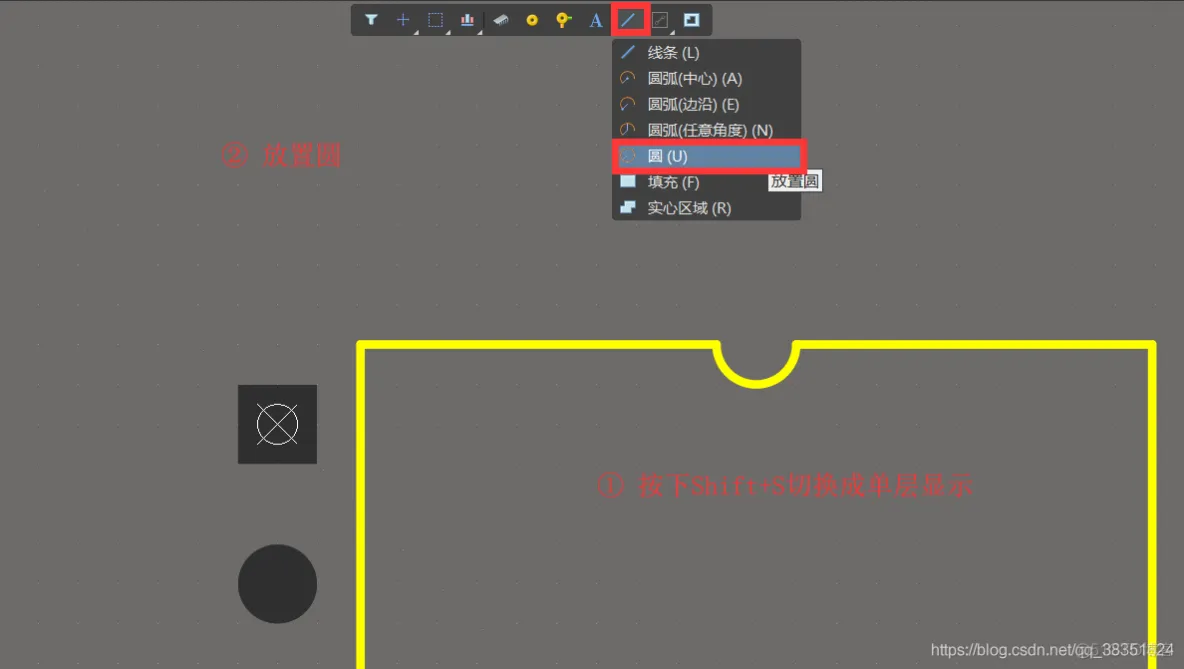

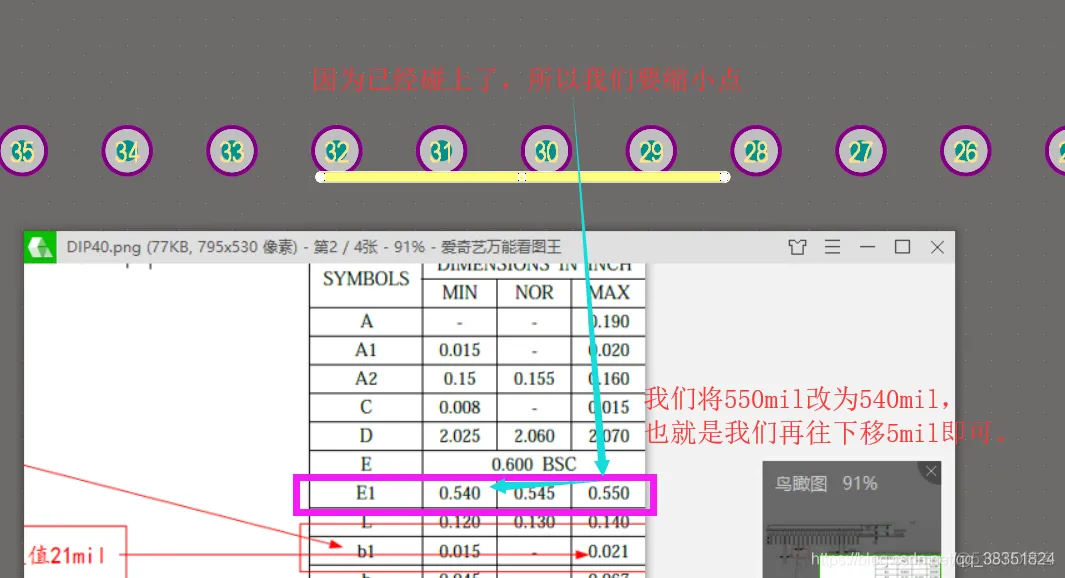

5、绘制丝印层：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_38

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _39

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _40

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _41

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _42

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_43

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _44

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_45

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_46

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_47

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _48

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _49

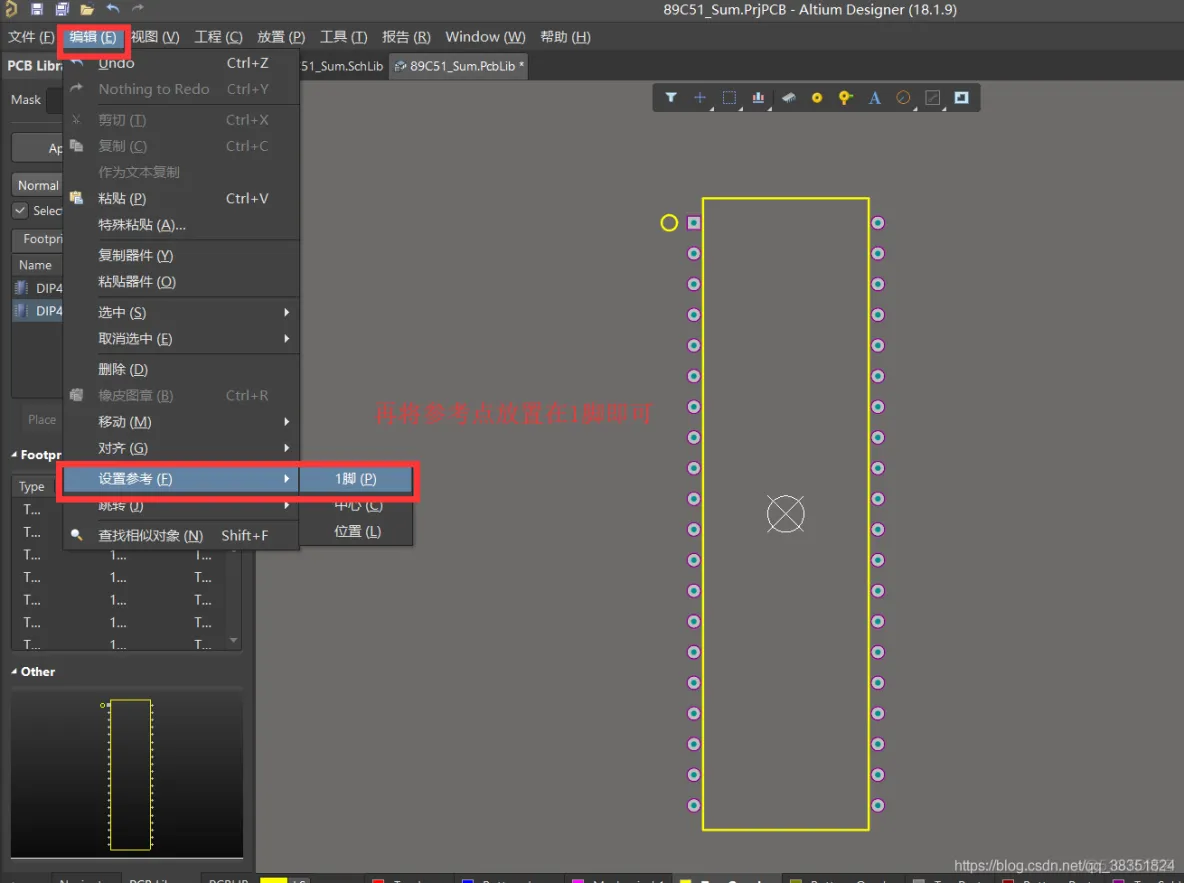

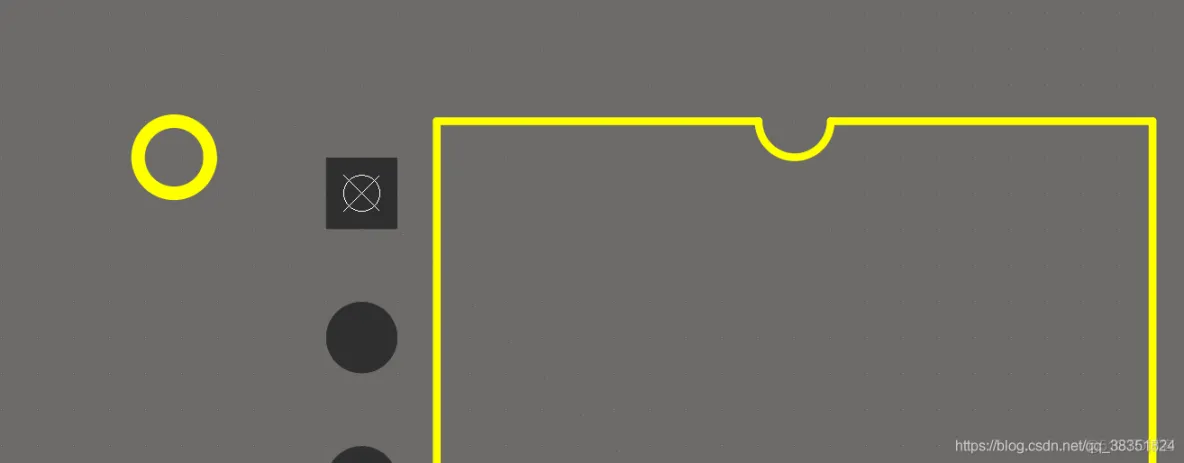

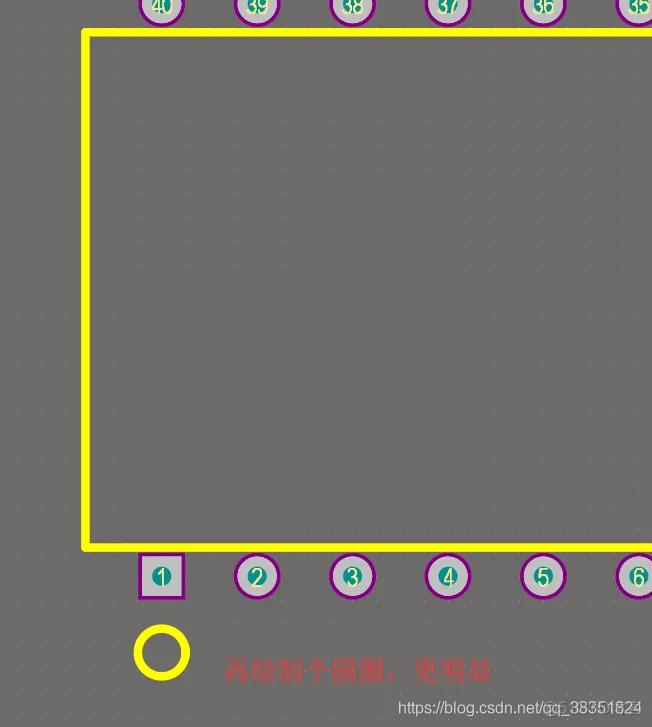

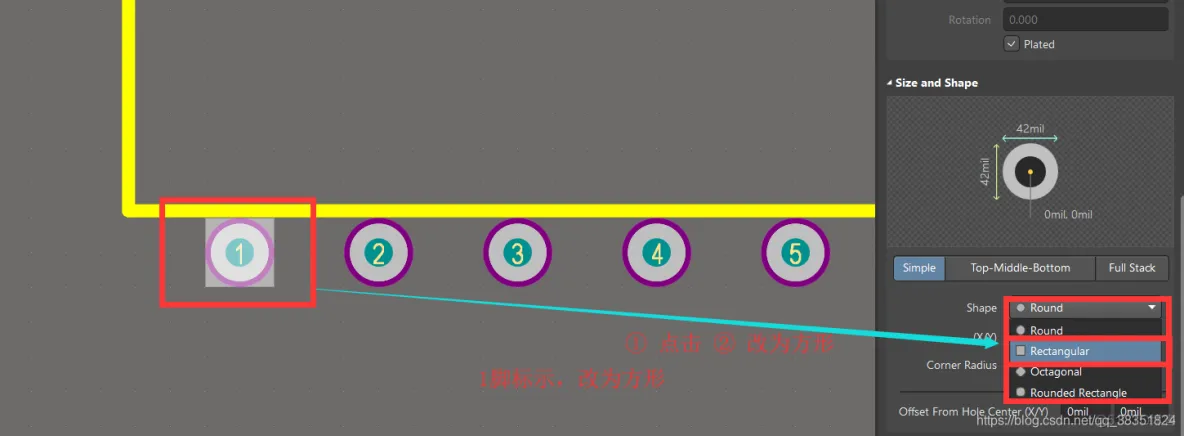

6、1脚标示：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_50

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_51

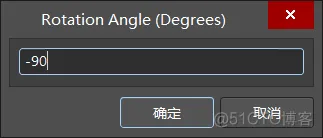

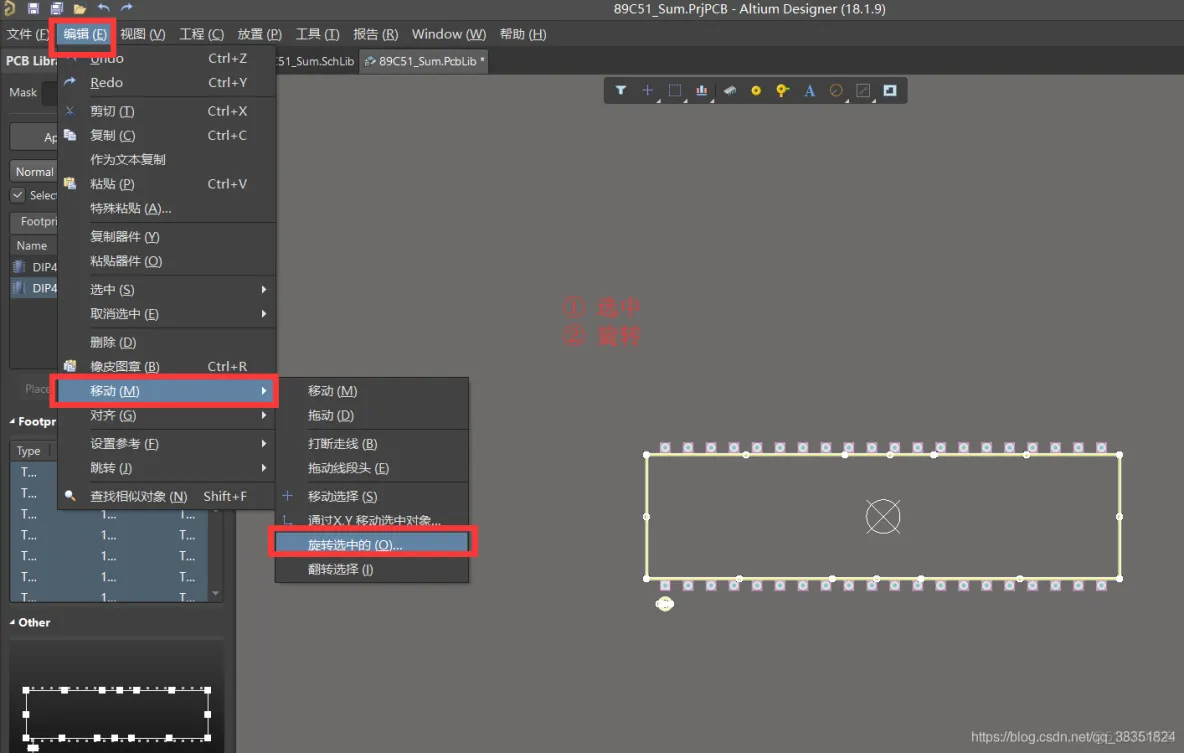

7、调整：

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_52

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_53

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_PCB库的设计_54

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_封装_55

Altium Designer 18 速成实战 第四部分 PCB库的设计（二）2D标准封装创建_Altium Designer 18 _56


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
