电子工程师必备：原理图与PCB的完美结合

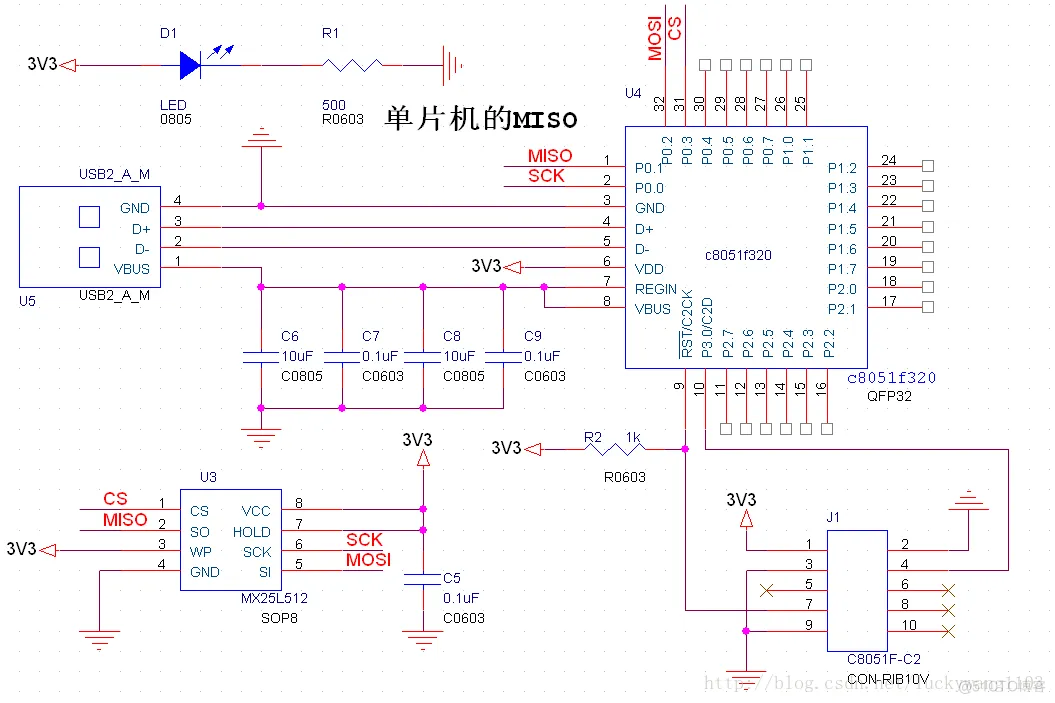

中秋节放假加上其他事情，已经很久没有继续写电子工程师名片的博客了，原理图其实很简单，画原理图的软件是orCAD。c8051f320单片机的MISO管脚连接FLASH MX25L512的SO，MOSI管脚连接FLASH MX25L512的SI，CS还是要接上的，因为在处理FLASH存储芯片的时候需要先拉低CS，处理完之后在拉高，作用是符合MX25L512的datasheet，另外拉高CS，停止了FLASH的活动有利于降低功耗。

单片机的供电通过USB的VBUS来供电，单片机自身内部的LDO会在REGIN管脚输出3.3V的电压，将这个电压给FLASH芯片供电

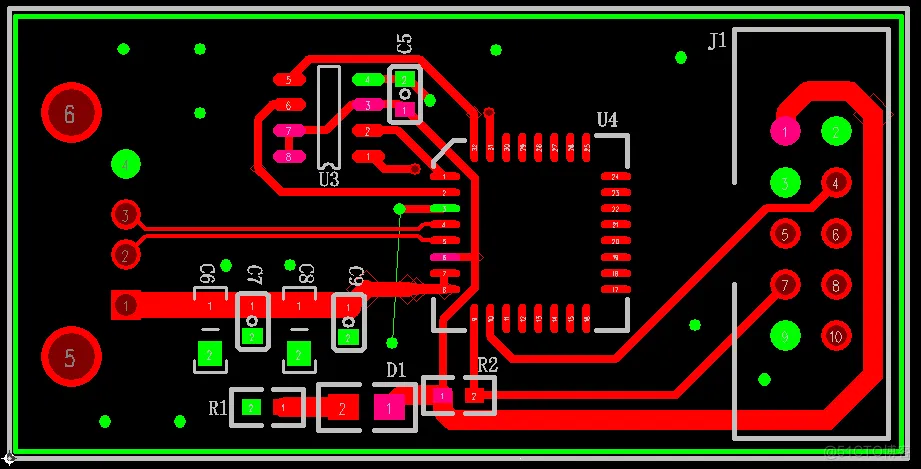

下面是对应原理图的PCB，我用的软件是PADS，PCB初学者，有问题还请多多指教。

在PADS Layout 里面，除了系统STANDARDVIA 过孔外，我增加了一个自定义的过孔"POWER"，如何将默认过孔从STANDARDVIA设置为POWER？

1、你可以在Design Rules ->Defalut -> Routing下的Vias框中把你的“POWER”加到右边的“Selecter vias”。并把“POWER”放到第一便可。

2、就是在你走线想加VIA时，右击Via Type 在VIA MODE 中选择“POWER”点OK就可以了。
