本课题仿真所涉及到的仿真参数如下所示:
| 参数 | 含义 | 值 |
| Symble_Rate | 符号速率 | 1M |
| Sample_Frequency | 时钟采样速率 | 32M |
| Frequency_carrier | 载波频率 | 512M |
| Number | 仿真bit个数 | 40000 |
| SNR | SNR | 0,1,2,3,4,5,6,7,8,9,10,11,12 |
| alpha | 滤波器滚降系数 | 0.5 |
| Delay | 多径延迟 | 20,50 |
| Gain | 多径增益 | -4,-8 |
| Lms_Coff1 | LMS算法系数1 | 0.99 |
| Delta | LMS算法系数2 | 0.001 |
| Iter | LMS迭代次数 | 400 |
系统的仿真结果如下所示:

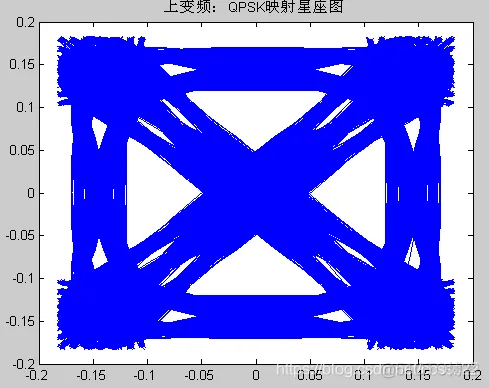

(1)发生图信息bit (2)通过QPSK映射的星座图
.png)

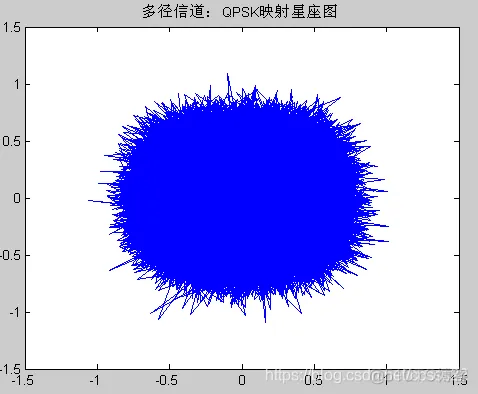

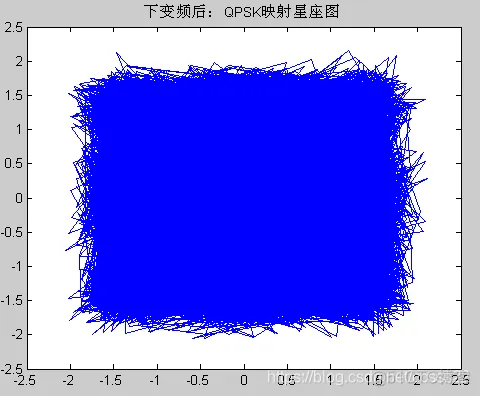

(3)QPSK节后到的信号的星座图 (4)QPSK映射星座图

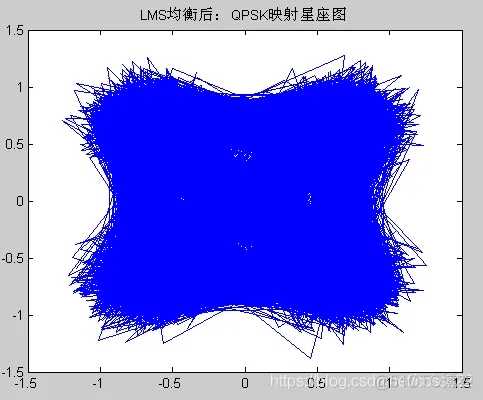

(5)QPSKLMS均衡后输出
图1系统仿真的各个过程图
图1的仿真结果是各个仿真过程中的星座图,从上面的仿真结果可知,通过多径信道之后,系统的星座图明显恶化,在通过LMS均衡之后,系统的星座图得到改善。
下面对几个主要的仿真结果进行仿真。

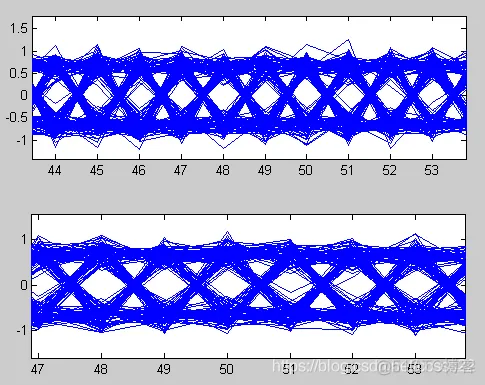

图2 眼图
图2的仿真结果是通过LMS均衡之后的眼图。从上图的仿真结果可知,通过均很算法之后,可以清晰的看到眼图。

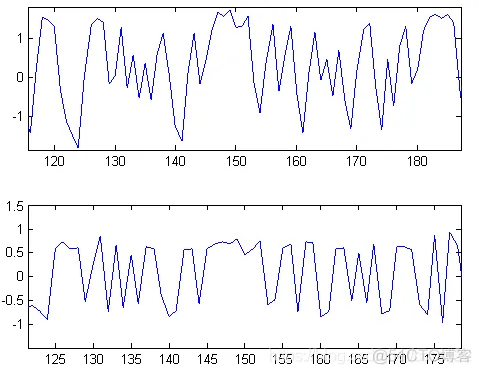

图3 基带系统
从图3的仿真结果可知,通过LMS均衡之后,系统的符号信息得到明显的改善。

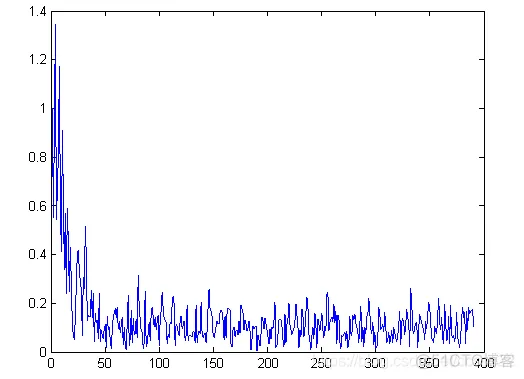

图5 LMS算法收敛曲线

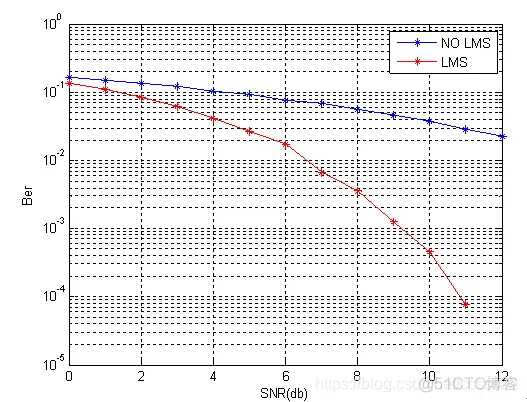

图6 误码率曲线
图6为误码率曲线,从仿真结果可知,通过LMS均衡算法之后,系统的误码率性能得到明显的改善。
