热仿真工作中，经常需要将简化后的产品3D图导入Icepak软件中。

模型导入方法很多，总结一下我导入CAD-3D模型的方法。

一 、对产品3D进行简化

删除产品上所有不必要的圆设计，删掉不影响散热和发热的零件或者细节特征，必要的圆形零件也要简化细节。

将简化后产品3D，另存为stp或者IGS格式。

二 、使用workbench软件前期设置

1.找到并打开workbench软件

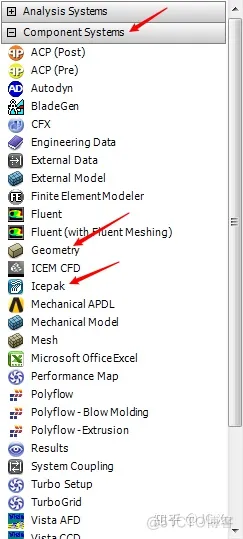

2.点击左边Component system，分别双击Geometry和Icepak，创建A和B。

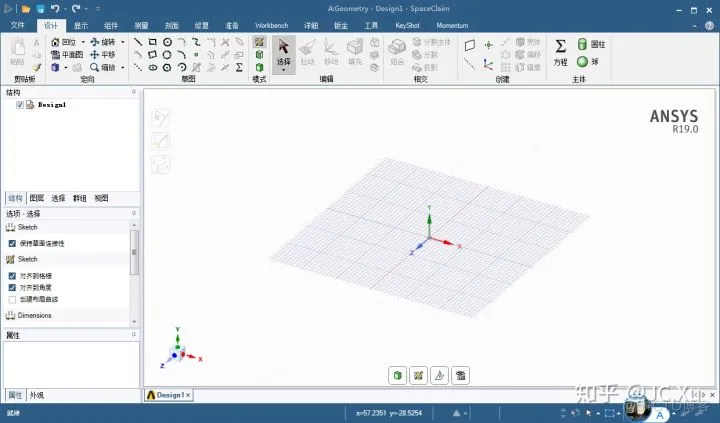

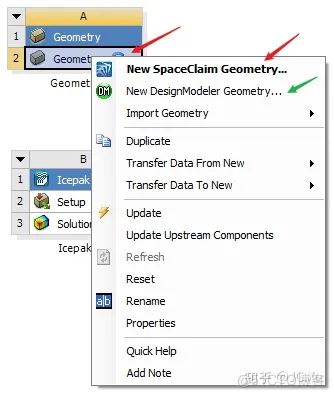

3.右键点击A-2-Geometry，左键点击New SpaceClaim Geometry... ,打开SpaceClaim。

其中New DesignModeler Geometry也可以导入模型，个人觉得有点复杂，不会操作。

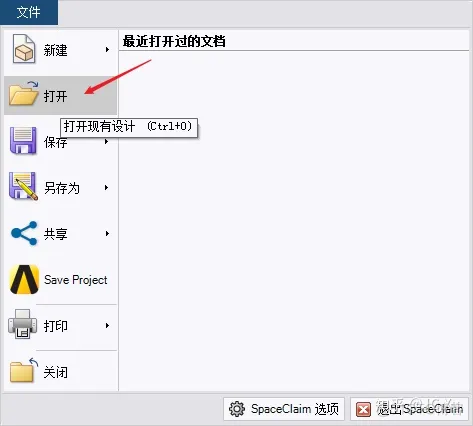

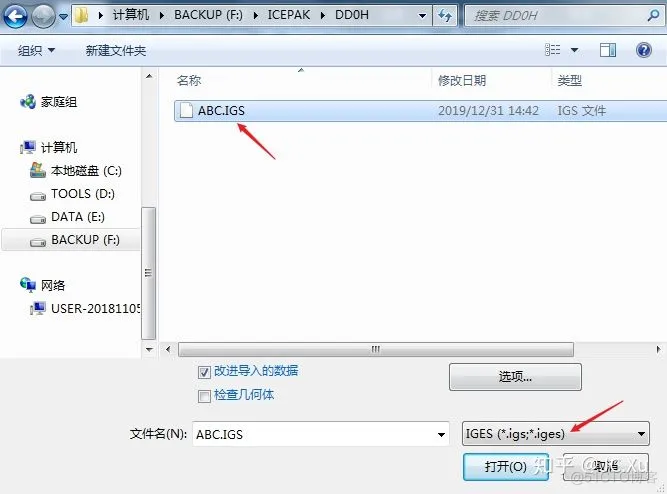

4.使用文件打开简化后的产品stp或者IGS文件。

三 、使用SpaceClaim软件对模型进行转化设置

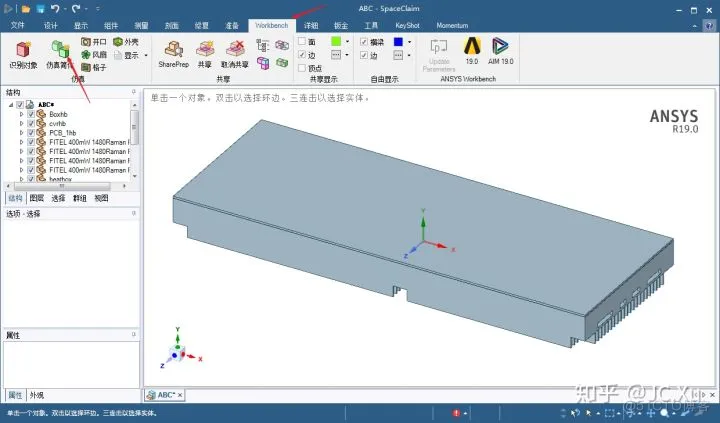

1.点击workbench，点击仿真简化.

2.点击类别下拉菜单，选择级别3.

3.刻面质量拉到最右边。

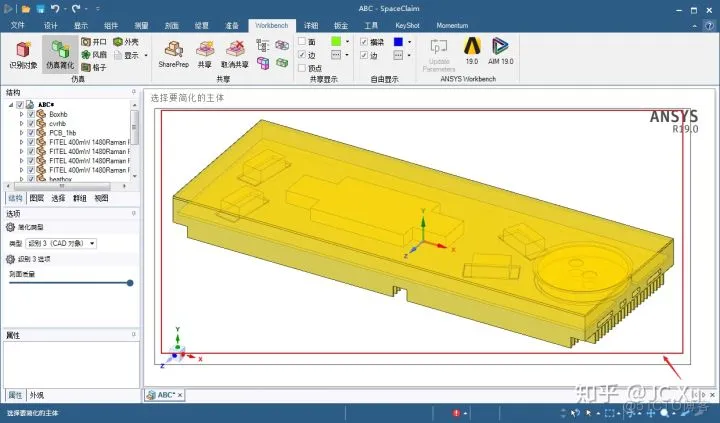

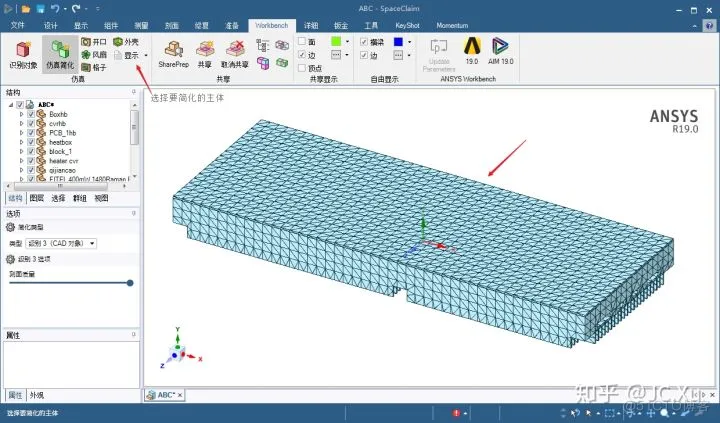

4.鼠标左键框选所有零件，模型显示变成网格化。

点击显示按钮，可以查看是否有没有被框选转化的零件。

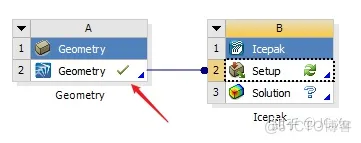

5.返回workbench软件，左键点击A-2-geometry拖动到B-2-setup，将A/B关联起来。

6.双击B-setup，可以直接打开Icepak软件。

注意：我在演练的时候，发现A-2-Geometry没有载入信息，导致无法iecpak。有时软件有故障，再操作一遍，或者从SpaceClaim反向打开workbench，重新创建B并链接即可打开icepak。

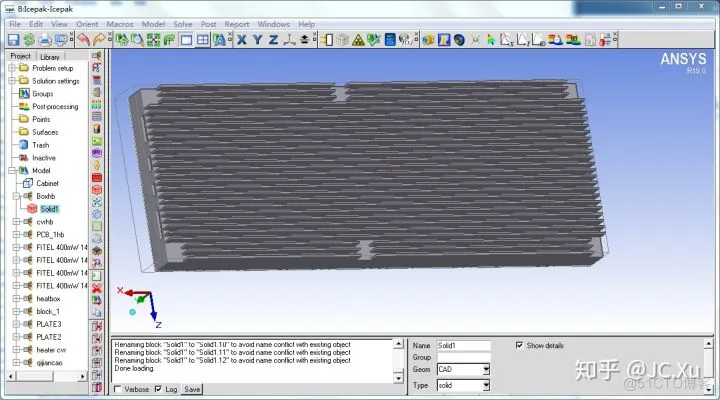

7.打开icepak软件即可看见导入了CAD模型，马上开始散热分析设置操作。

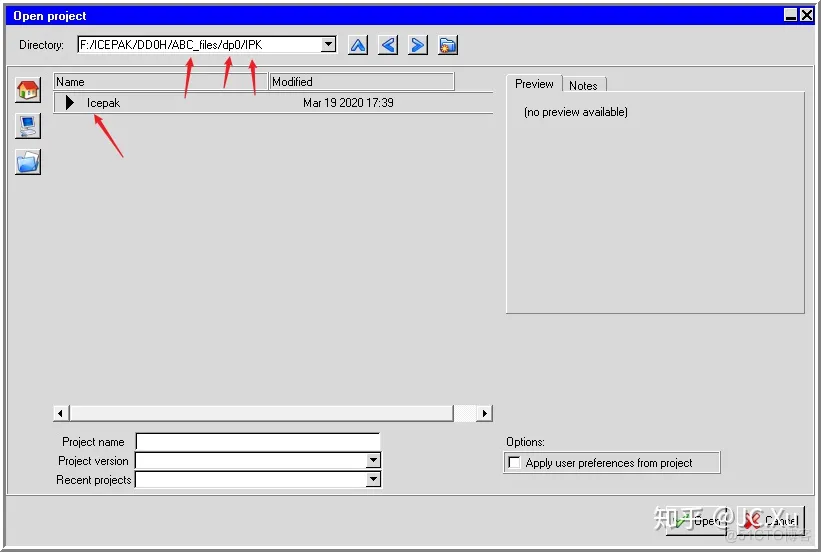

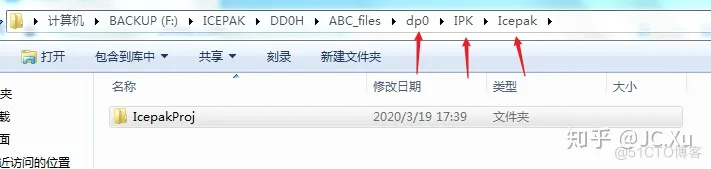

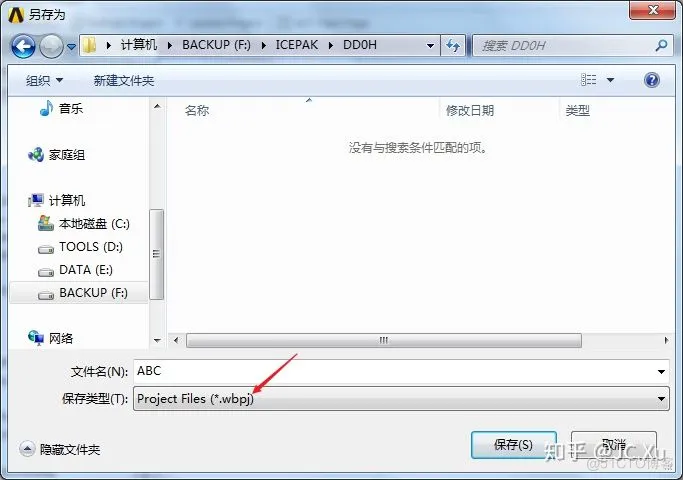

注意：保存文件是wokrbench的文件套件，需要从里面单独找出iecpak的文件，其余文件不需要了。在保存目录里面dp0/IPK/Icepak,单独启动ICEPAK软件寻找保存的3D模型即可。
