UG NX6.0螺纹受力CAE分析：深入解析与实现

 1.把原模型简化为1/10。螺钉拉力1000N, 摩擦系数0.25.


 2.螺钉的材料为NX中的Steel。


 3.孔基座的材料为NX中的Iron_cast G２５。

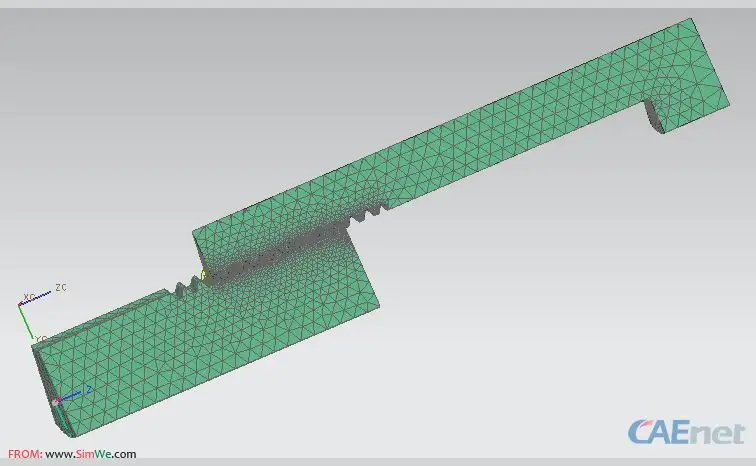

 4.由于是接触分析,　总的单元数量要控制在２０万以内．


 ５.螺纹的单元要足够密,齿端为３个,齿面为５个.　分网是关键,　重要的地方要密,总量不要超.否则算不下去.


 ６.ＢＣ要尽量与实际相符．

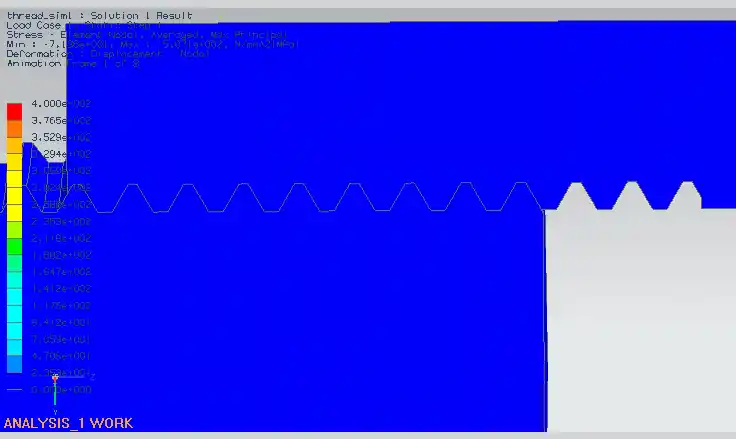

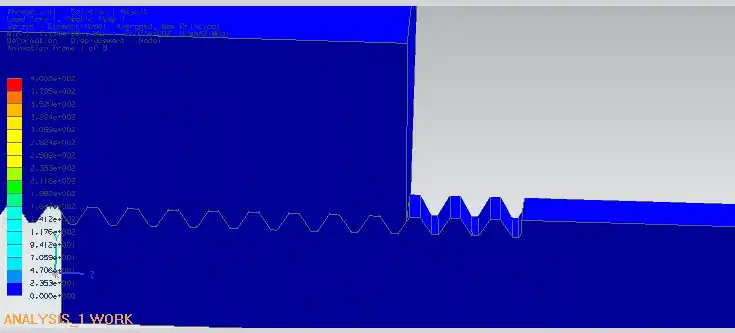

 放大的动画

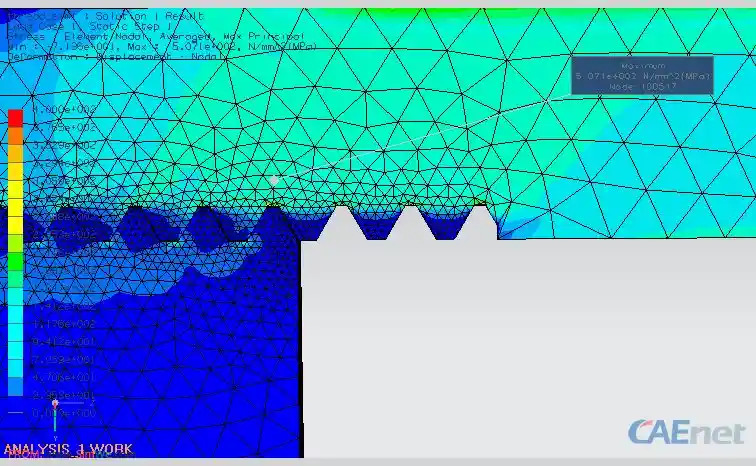

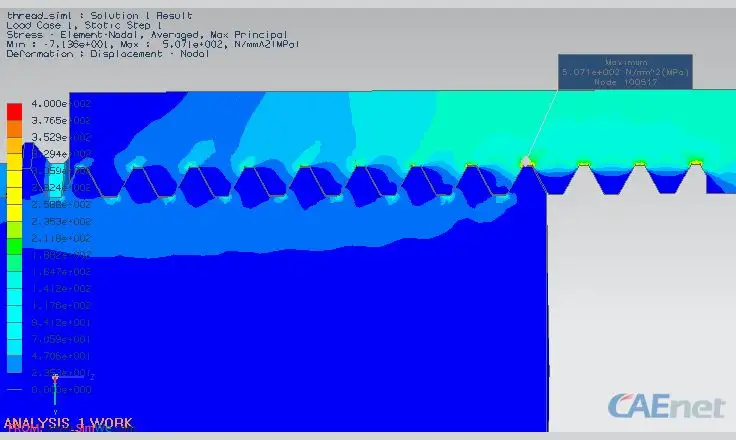

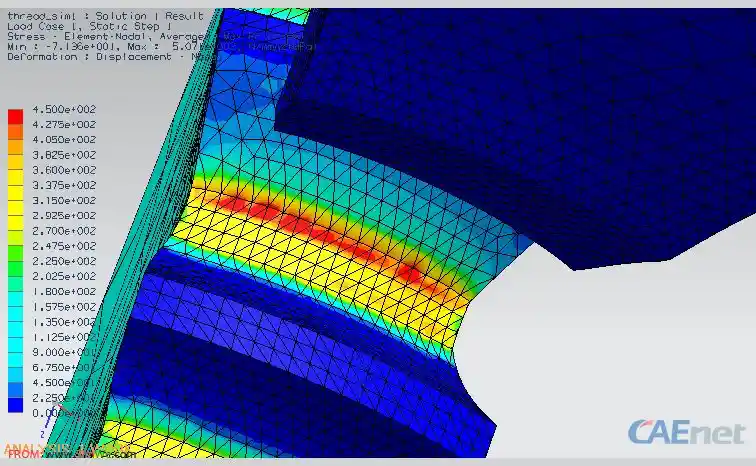

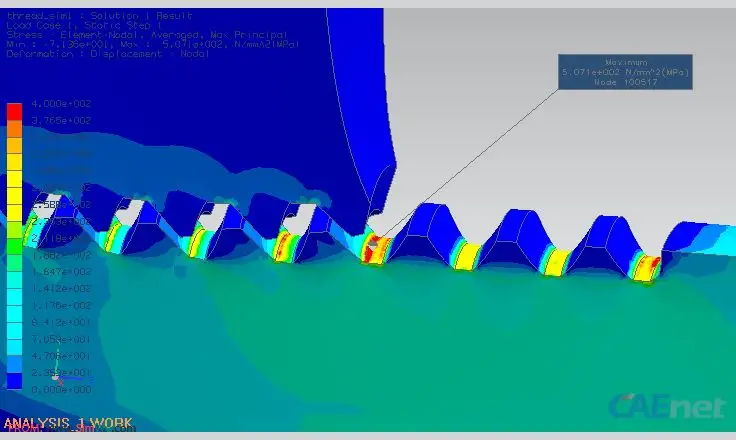

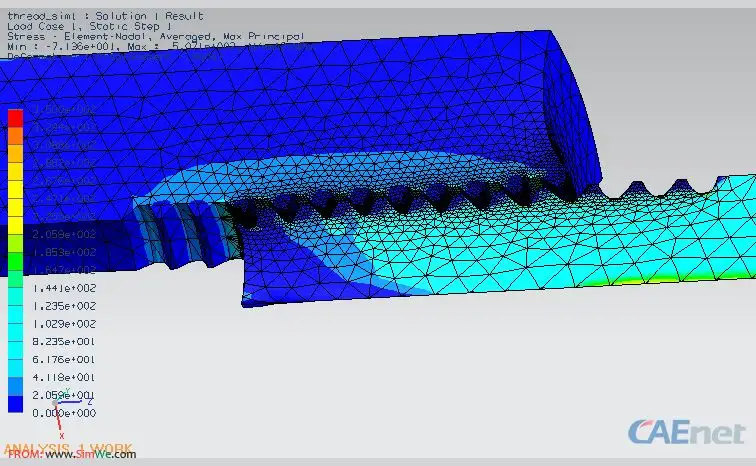

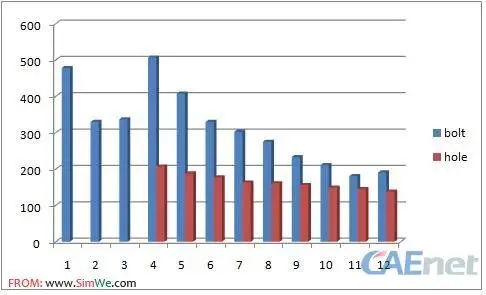

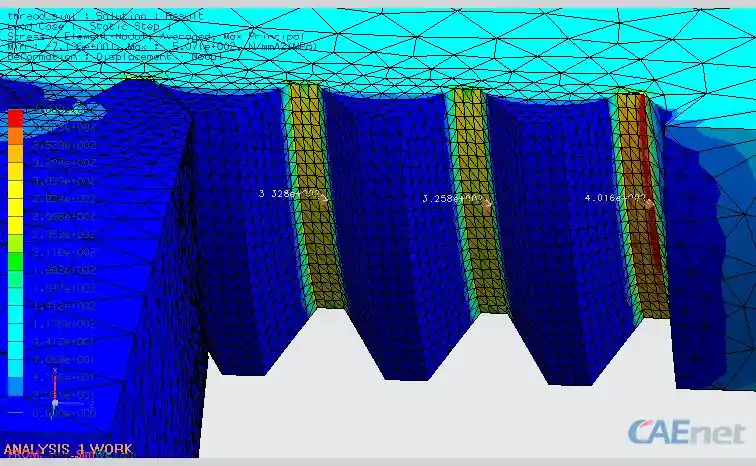

实际的 螺钉旋入孔的第一道螺纹的应力最大, 第三道与外边没旋入的相近. 但与光杆相接的第一道螺纹有应力集中.


孔的应力变化不大.









传统算法,一般是按底径得到的应力, 乘个SCF=3, 左右．


 上边算的结果是　ＳＣＦ＝３．７７


 比较接近.


 由于原模型的齿型是简化的,没有圆R，与实际不符.


 切分后的模型不能加圆周对称的边界条件．造成一些误差．


 如是整体模型会好的.　


 原题的材料为40Cr, 调质后Su=960Mpa , Sy=780Mpa. 螺钉是安全的
