LS-DYNA隐式仿真新篇：复合材料压缩性能探索

问题描述

用LS-DYNA做复合材料的压缩失效的仿真，由于ls-dyna主打功能是显式动力学，如果用显式动力学求解准静态要做必要的处理（质量缩放，加载加速 加载曲线光滑等处理）；处理完后结构是否合理需要和隐式的结果进行对比，本文提供了基于LS-DYNA隐式（implicit）的复合材料压缩的仿真，用于提供参考。

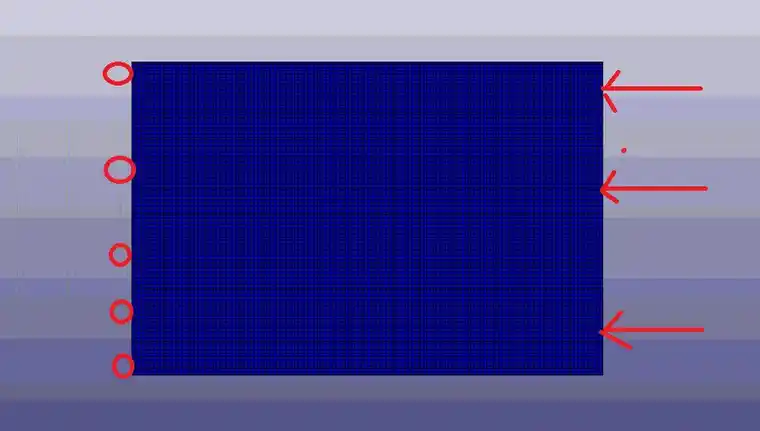

模型介绍

尺寸：150mmX100mmX3.6mm，共40层 单层厚度90um

铺层角定义

*PART_COMPOSITE

PartComposite_1( thin ply 90um)

2         2

2     0.009      45.0         0         2     0.009       0.0         0

2     0.009     -45.0         0         2     0.009      90.0         0

2     0.009      90.0         0         2     0.009     -45.0         0

2     0.009       0.0         0         2     0.009      45.0         0

2     0.009      45.0         0         2     0.009       0.0         0

2     0.009     -45.0         0         2     0.009      90.0         0

2     0.009      90.0         0         2     0.009     -45.0         0

2     0.009       0.0         0         2     0.009      45.0         0

2     0.009      45.0         0         2     0.009       0.0         0

2     0.009     -45.0         0         2     0.009      90.0         0

2     0.009      90.0         0         2     0.009     -45.0         0

2     0.009       0.0         0         2     0.009      45.0         0

2     0.009      45.0         0         2     0.009       0.0         0

2     0.009     -45.0         0         2     0.009      90.0         0

2     0.009      90.0         0         2     0.009     -45.0         0

2     0.009       0.0         0         2     0.009      45.0         0

2     0.009      45.0         0         2     0.009       0.0         0

2     0.009     -45.0         0         2     0.009      90.0         0

2     0.009      90.0         0         2     0.009     -45.0         0

2     0.009       0.0         0         2     0.009      45.0         0

2     0.009      45.0         0         2     0.009       0.0         0

2     0.009     -45.0         0         2     0.009      90.0         0

2     0.009      90.0         0         2     0.009     -45.0         0

2     0.009       0.0         0         2     0.009      45.0         0

单元算法

Section——shell

3.  隐式算法核心关键字

*CONTROL_IMPLICIT_GENERAL

       1      0.01

*CONTROL_IMPLICIT_SOLUTION

      0         0         0      0.00      0.00         0         0

      1         0         0         0

*CONTROL_IMPLICIT_AUTO

        1         0         0      0.00         0

*CONTROL_IMPLICIT_STABILIZATION

        1      0.00         0         0

4 结果

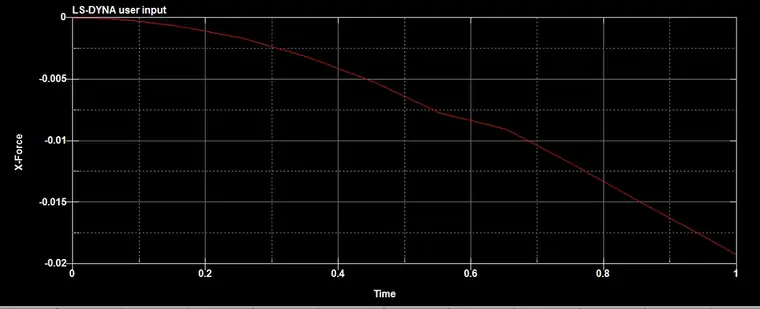

载荷-时间曲线

细心的朋友可能会有疑问， 没错，这个载荷-时间曲线是不完美的！ 主要是不能计入屈曲！
