模具设计必备：定位环设计标注的三大关键点

模具定位环的作用是在模具上注塑机时，要保证模具的浇口套与注塑机喷嘴位置水平和完全重合。

那么就要给模具一个定位，在模具浇口套外面加一个同心的圆环，这个圆环与注塑机的前模板孔一样大，将这个圆环套进去后，就能保证模具的浇口套位置和喷嘴位置一致了。   定位圈是用于模具热流道系统中定位浇口套（唧嘴）的金属环。具有耐高温、精密度高的特点。

通常有A型和B型两种，由于特殊的需要也会有其他不同的型号。模具定位环的作用是在模具上注塑机时，要保证模具的浇口套与注塑机喷嘴位置水平和完全重合。那么就要给模具一个定位，在模具浇口套外面加一个同心的圆环，这个圆环与注塑机的前模板孔一样大，将这个圆环套进去后，就能保证模具的浇口套位置和喷嘴位置一致了。

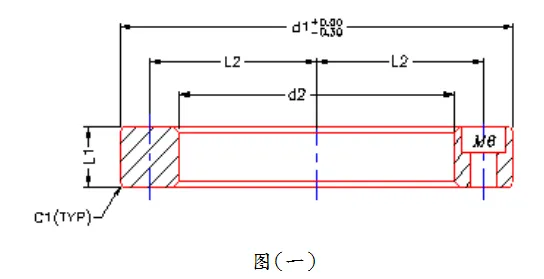

1﹕定位环的设计与标注﹕

附表(一)

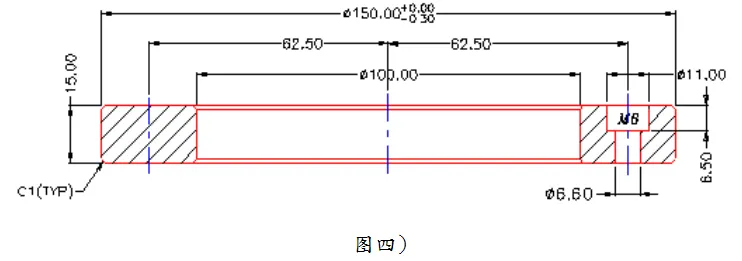

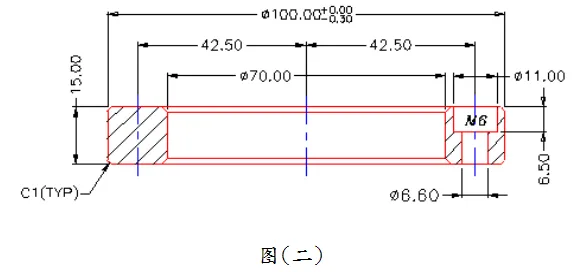

2﹕三种常用的定位环规格﹐其选用应视射出机的规格而定
