跌落流固耦合新境界：Workbench Explicit Dynamics解析

这个是板子入水图。用workbench作为前处理，dyna求解。采用流固耦合算法。

在ansys经典中进行板材坠入水中的仿真在《基于ansys/lsdyna8.1进行显示动力学分析》一书中已有详细叙述，在workbench进行相应的仿真和划分网格更为简单。下面就此分析。

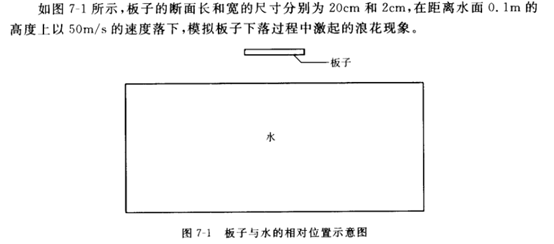

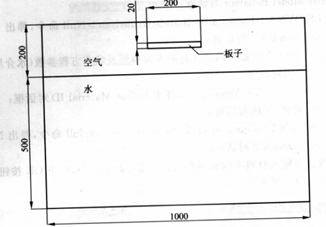

工况如图所示：

打开workbench，调用下面模块。

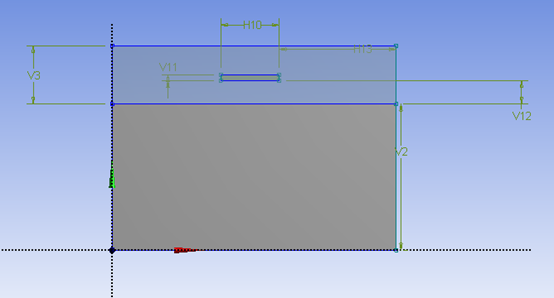

直接在geometry中建立几何模型如图所示，材料模型可以在后面通过修改K文件实现。

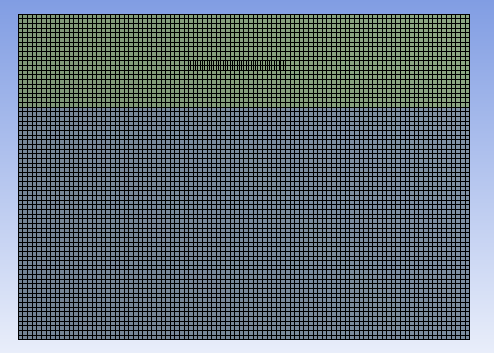

划分网格，选择32边，网格大小为1.

通过定义面选择器可以轻松的选择无反射边界和定义z面为速度为0，也可以定义好板子的下面为接触面。

这个好像比经典中选择方便很多。

通过solve进行输出k文件。当message显示为这样，表示k文件输出。

在你workbench文件名保存目录下plant_fill_in_water_files\dp0\SYS\MECH，有一个叫LSDYNAexport的文件。

使用UE打开。

定义流固耦合的参数：

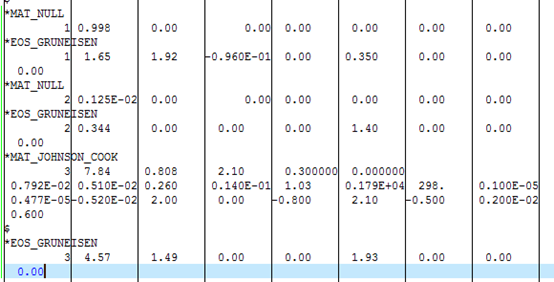

定义材料参数：

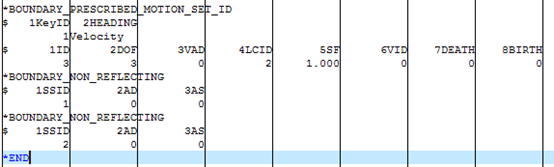

边界条件在workbench中可以很方便的给出，此处并不做修改。

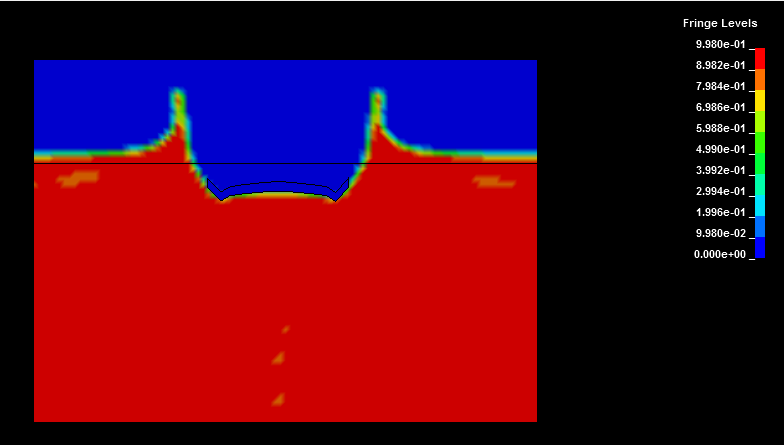

运行，结果如下图所示，如果还是不会，有源文件及K文件。或者向我咨询。
