小球入水奥秘：LSDYNA流体动力学分析

FEM→ELMENT TOOLS→Duplicate Nodes→选取上下的重合节点，将其合并FEM→MEASURE→选取球，测量其体积质量3.97，除以球的体积，得到四分之一球的密度  采用Element Editing→Area→Delete删去多余的四分之三球

材料量纲为mm-kg-ms-kN-GPa 转化为m-kg-s   1000kg/m3=1000*kg/109mm3=10-6kg/mm3

定义真空Vacuum，材料编号1，密度1.0e-12

定义Water，材料编号2，密度1.0e-6，动力黏度系数1e-8

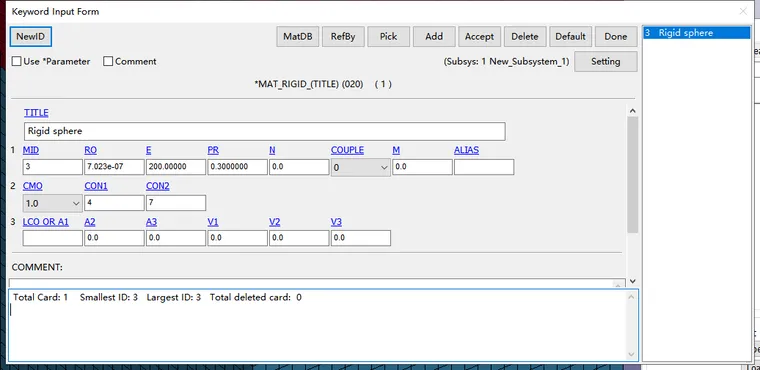

定义刚体Rigid sphere，编号3，密度7.02e-7，弹性模量E=200GPa，泊松比0.3，约束X和Y的平动自由度和所有转动自由度

Define SECTION SOLID

MM ALE 编号1 ELFORM 11

LAGRANGE 编号3 ELFORM 1

定义状态方程EOS_LINEAR_POLYNOMIAL

EOSID=2，对应Water的编号，C1=2.723，C2=7.727，C3=14.66

至此材料定义完毕

定义沙漏HOURGLASS

HGID=1，JHQ=1，QM=1e-6

定义PART

此处注意Vacuum和Water的SECID=1，里面设置了ELFORM=11的算法，且Hourglass=1，里面设置了QM=1e-6，而Rigid Sphere的SECID=3，里面设置了ELFORM=1的算法，且Hourglass=0

Part1 Vacuum，SECID=1，Hourglass=1

Part2 Water，SECID=1，EOSID=2，Hourglass=1

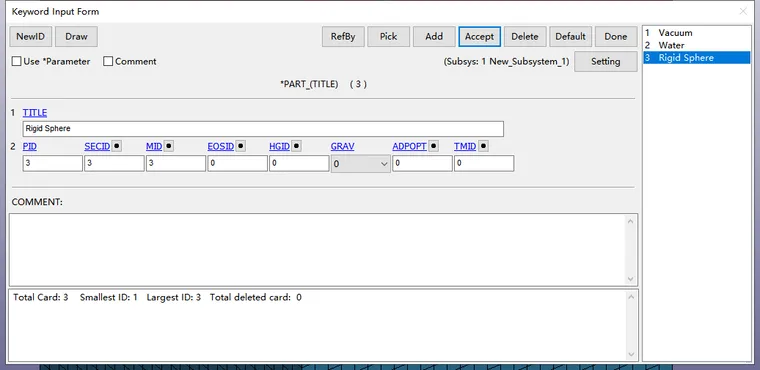

Part3 Rigid Sphere SECID=3 Hourglass=0

定义part集SET_PART_LIST

集合编号1，里面包含part1和part2

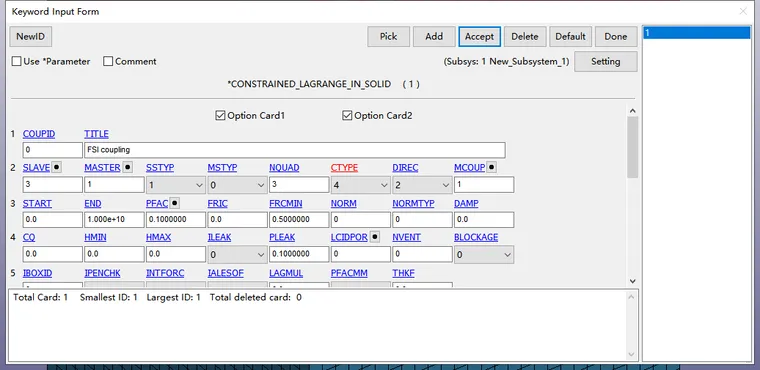

定义CONSTRAINED_LAGRANGE_IN_SOLID

SLAVE=3 MASTER=1 SSTYP=1 MSTYP=0 意味着SLAVE是part ID 3 MASTER是part set ID 1，NQUAD=3，CTYPE=4，DIREC=2 意味着如果球落水则水会被压缩到上面，而如果球提升之后，水不会被球所拉升，MCOUP=1，只与有最高密度的材料相耦合

定义ALE_MULTI_MATERIAL_GROUP

Vacuum   SID=1  IDTYPE=1

Water     SID=2  IDTYPE=1

定义边界条件

Create Entity→Cre→Boundary→Spc→By element 勾选prop并选择水的底面，约束所有方向的平动和转动→Apply

Create Entity→Cre→Boundary→Spc→By element 勾选prop并选择对称面1，限制Y向平动和X和Z向的转动

Create Entity→Cre→Boundary→Spc→By element 勾选prop并选择对称面2，限制X向平动和Y和Z向的转动

定义CONTROL_ALE

DCT=-1，NADV=1，METH=2，AFAC=-1

其他采用默认值

定义CONTROL_TERMINATION

定义ENDTIM=10  结束时间10ms

定义CONTROL_TIMESTEP

TSSFAC=0.67 计算时间步的缩放因子，默认0.9，如果使用了高爆物，默认值降为0.67

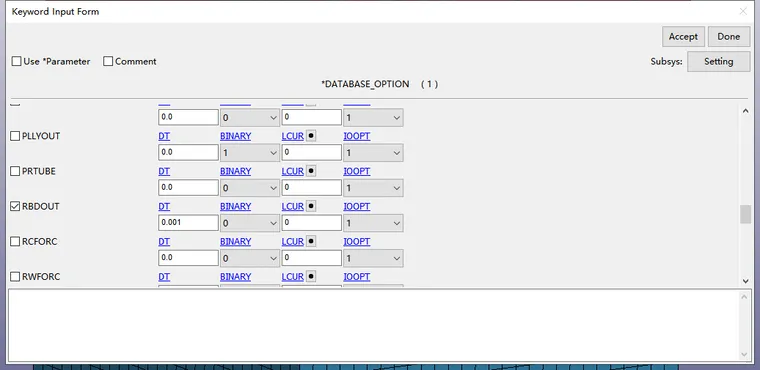

定义DATABASE_ASCII_option

Default DT=0.001 勾选RBDOUT  DT=0.001

定义DATABASE_BINARY_FSIFOR

DT=0.001  PSETID=1  选取输出FSI力，选择的Part set ID为1

定义DATABASE_BINARY_D3PLOT

NPLTC=100 控制输出步数为100

定义DATABASE_FSI

Model Checking→Keyword Check

定义INITIAL_VELOCITY_GENERATION

Assembly and Select Part

由四分之一模型转换成全部模型，Settings→Post Settings→Reflections

最后生成k文件计算时，如果提示CONTROL_ALE读取错误，将最后一行删除之后可以正常计算

*CONTROL_ALE

      -1         1         2      -1.0       0.0       0.0       0.0       0.0

     0.01.00000E20       1.01.00000E-6         0         0       0.0         0

       1        50         0       0.0       0.0         0       0.0       0.0

       0         0         01.00000E-5
