倾转旋翼无人机流场仿真：Fluent重叠网格技术揭秘

珠海航展上，国内展示了一种倾转旋翼设计的无人攻击机。倾转旋翼的最大优势，就是既具备直升机的垂直起降能力，又在航程和速度特性上，高度接近螺旋桨固定翼飞机。

倾转旋翼机的缺陷也很明显，结构要更复杂都是最容易解决的问题；其气动特性、特别是动力装置倾转过程中的气动特性变化，现在还有大量的问题没有研究清楚。这使得它在设计、特别是飞控设计上存在大量的疑难空白。

本文针对这一难题提供了仿真方面的解决途径，下面展示的是基于fluent重叠网格制作的倾转旋翼无人机算例

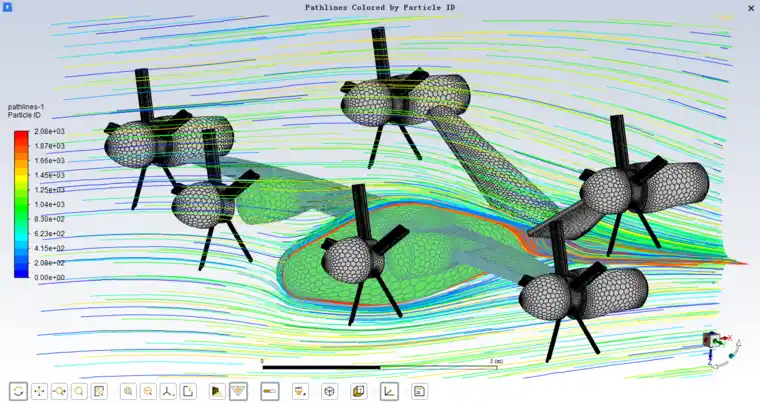

动力装置倾转过程中的网格运动展示

动力装置倾转过程中的网格运动展示

纵截面上的流线图

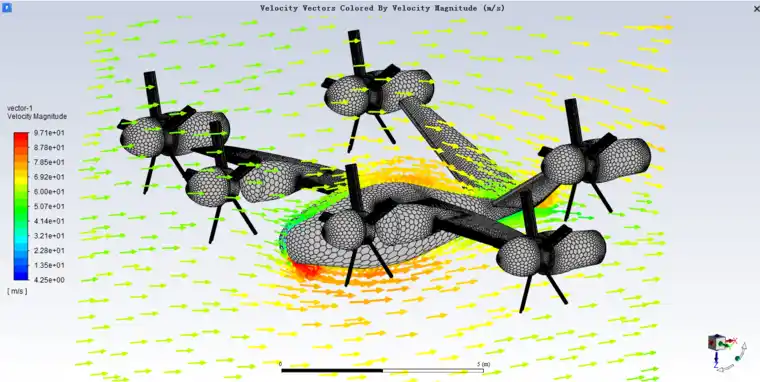

纵截面速度矢量图

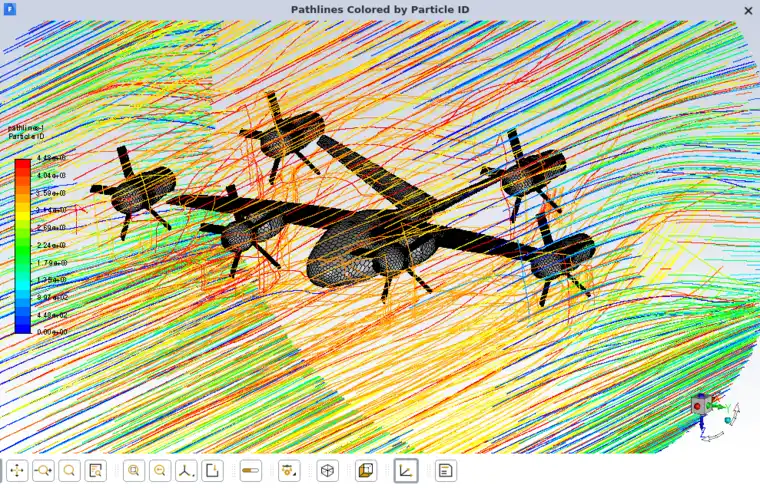

全场流线

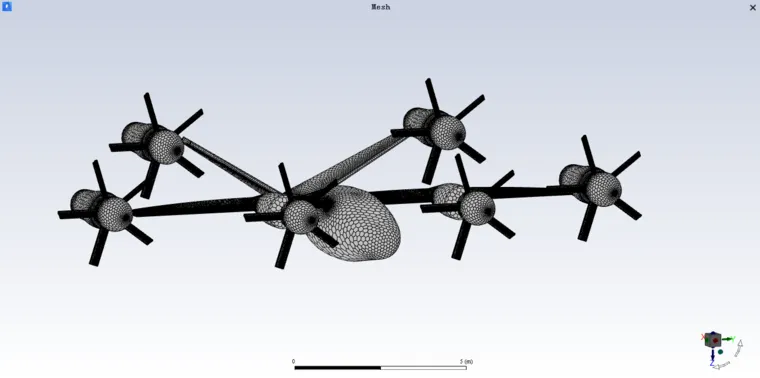

整体网格

致密的边界层网格
