Simsolid应用：吻合器击发把手强度分析

接触ANSYS有好多年了，从开始接受的教育就是，有限元分析要做网格划分，精度往往取决于网格质量，四面体、六面体，大的项目用在模型、网格上的时间往往能占到前处理80%的时间。还曾经练过Hypermesh。

6月17日晚上参加了SimSolid在技术邻的网络发布会，说有限元分析不用划分网格了，简直是对以往认知的颠覆。

基于此，决定采用SimSolid对于实际工作中的零件进行分析试算。

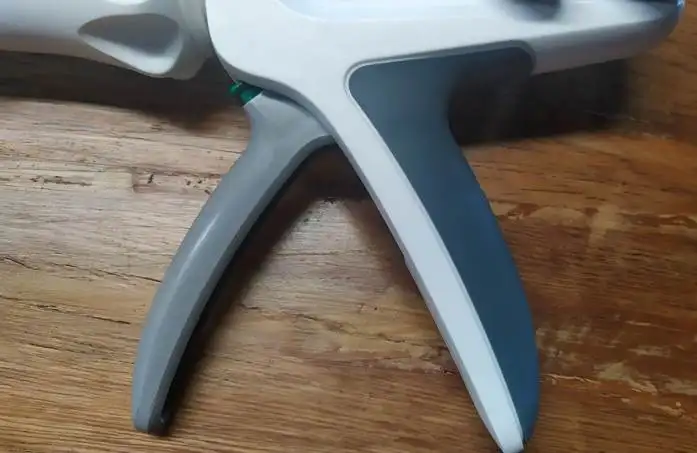

下图是我们的一款吻合器产品，灰色的部分是击发把手，在工作中会起到击发作用，承受较大的载荷。

其受力情况如图所示。

击发把手的材料我们使用的是PEI，其参数如下：

泊松比：0.36

密度：1.27g/cm^3

屈服强度110MPa

压缩强度165MPa

热传导率0.16, 这个参数在本结构分析中没有实际用处，但是在建立材料时必须填，不知道是不是一个bug。

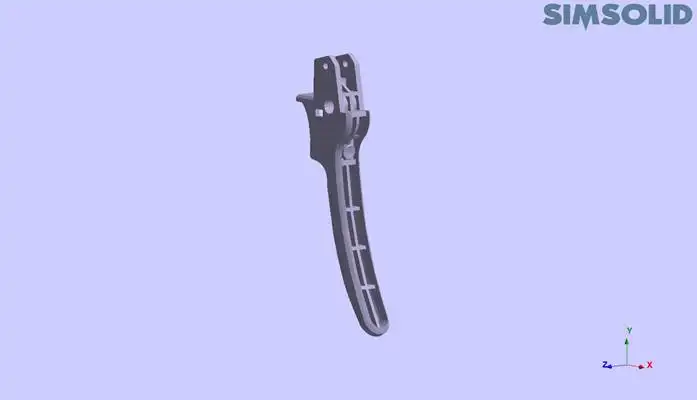

首先，导入模型3D，

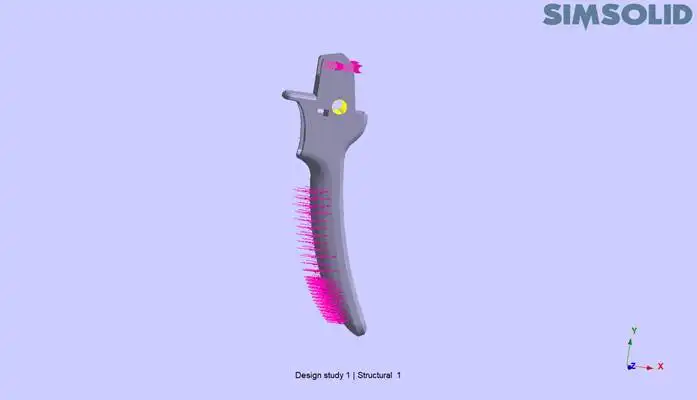

根据实际的受力进行设置，中心旋转轴处固定可旋转，上端销轴孔处方向载荷，在下方手柄处设置均布载荷。

分析结果如下：

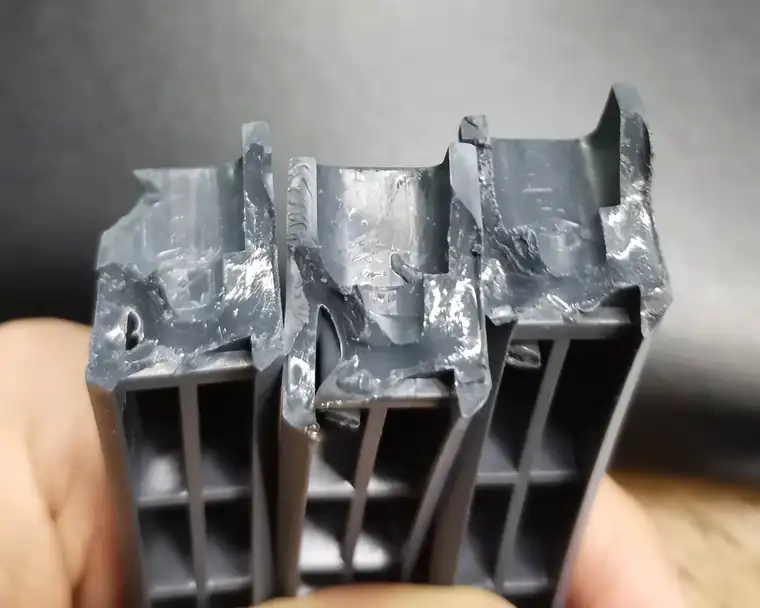

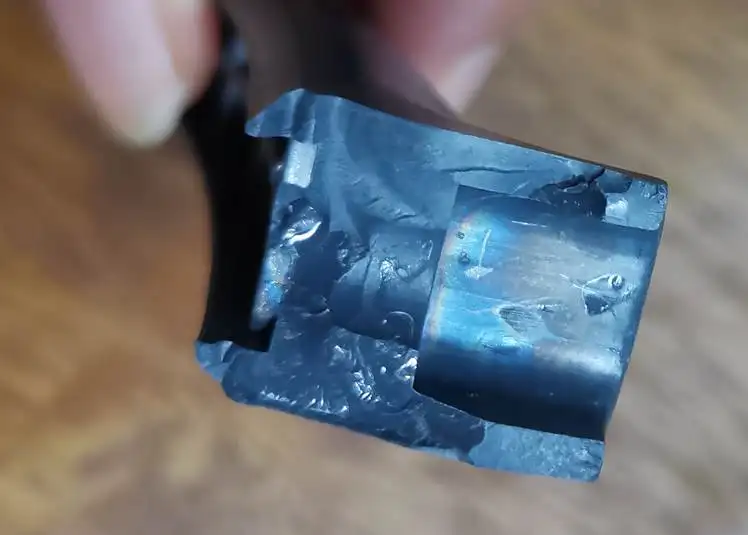

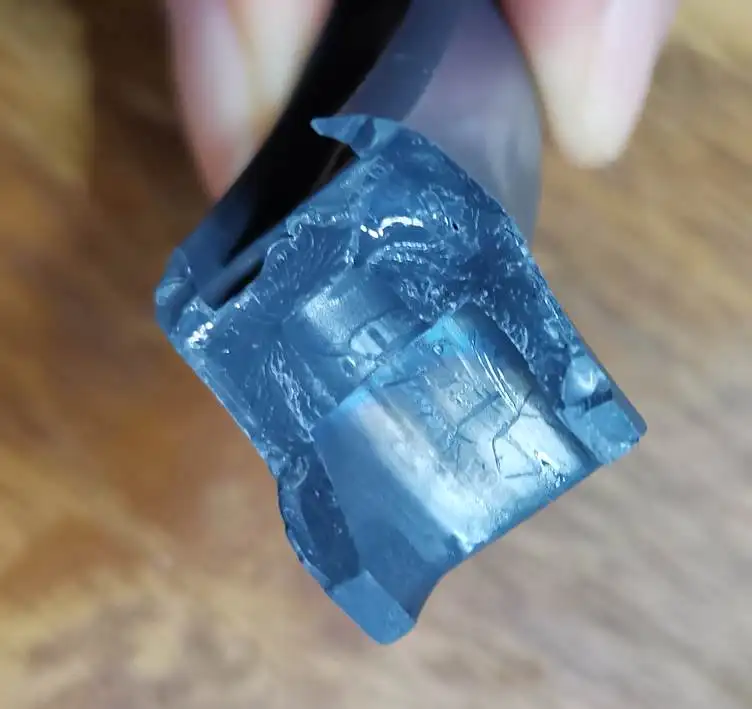

由于击发把手在实际中由于前端的其他机构卡涩，导致销轴处载荷过大，击发时需要的力也越大，造成击发把手失效，发生断裂，如下图：

虽然本分析为定性分析，而非定量，但由此发现零件的薄弱点和SimSolid分析结果一致
