ANSYS Workbench 19.0 Archard磨损分析实战

工况说明：轴在孔中转动90°的摩擦磨损（轴孔过盈量为0.01mm）

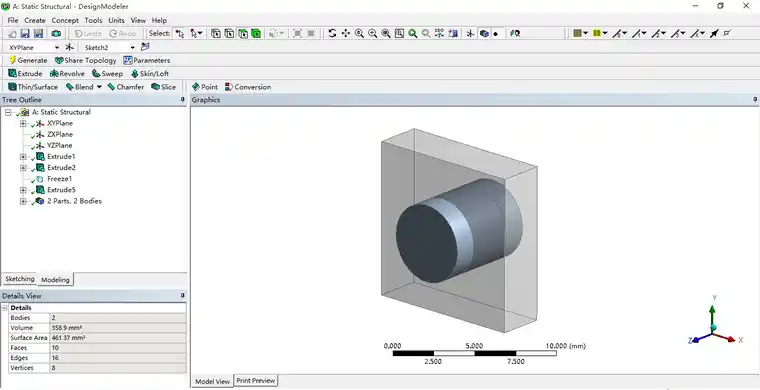

1.先建立静力学模块，进入DM中建立模型

2.再进入Mechanical页面进行相应的边界、网格等设置

注意：

1）材料都是默认的结构钢；

2）网格是随便映射划分的，因为笔者笔记本电脑是非常垃圾的，在此网格尺寸建议小点，更能捕捉到接触的每个节点及单元；

3）接触设置是摩擦接触，Behavior是非对称，接触算法是拉格朗日乘子项，接触探测方法是基于节点探测，在Help文档中关于Archard Wear的描述中，为了提高收敛性，推荐使用增广拉格朗日接触算法，

3.在摩擦接触中插入Command激活摩擦磨损的本构模型

说明：

此处K,H，m，n数值参考官方案例

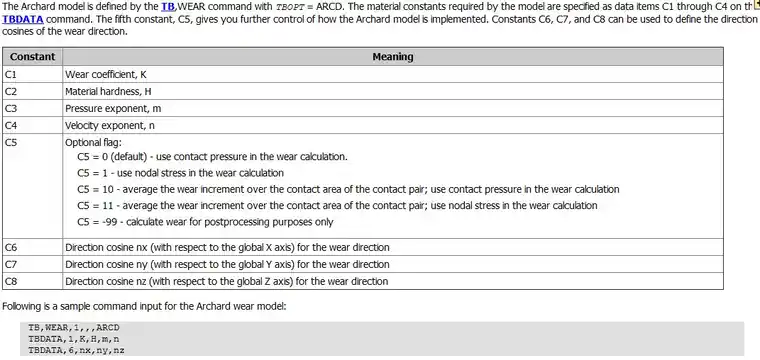

下图是对每个参数的说明以及摩擦磨损Command

结果

接触压力

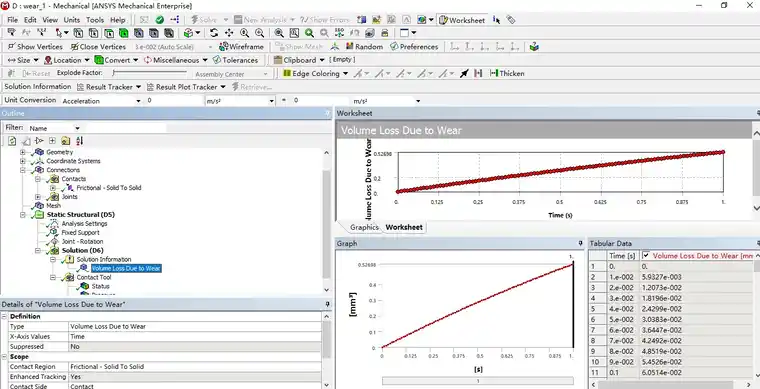

磨损体积
