ANSYS瞬态分析：全时程结构响应最大值提取技巧

在ANSYS结构动力分析时，时程分析（瞬态分析）的后处理经常想要提取全时程结构响应的最大值及对应的时间步。

在ANSYS中，由于载荷激励时间步较多（例如持时30s，时间步长0.01s），则结构在全时程地震激励下的最大响应较难确定。本文设计一种方法，步骤如下：

1）利用*DO循环语句，先由*GET命令得到每一时间步结构的最大响应；

2）通过*IF语句对各时间步下的最大响应值进行对比，从而得到全时程所有时间步中最大的响应值及其所对应的时间步。

算例：对于塑形较强的实体结构，分析时通常采用von Mises stress进行安全评估。

以某结构为例，对其全时程von Mises stress进行提取，过程如视频所示。

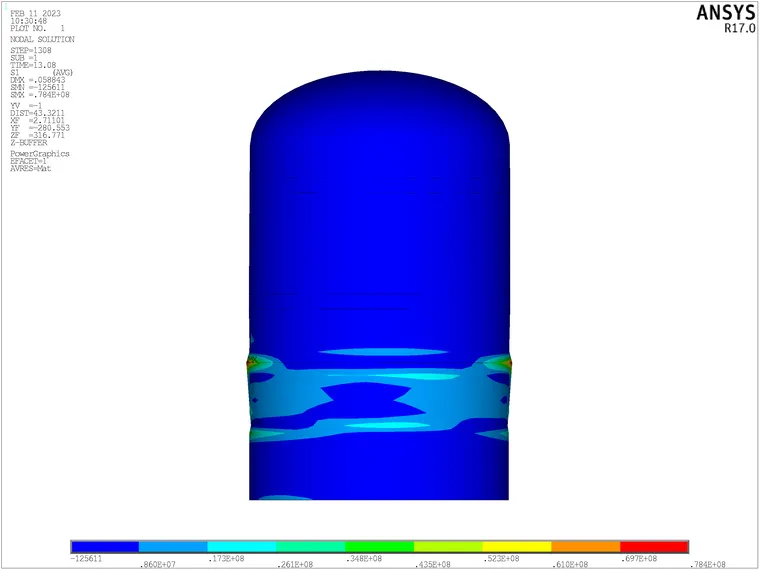

结果表明：全时程最大von Mises stress为78.4 MPa，对应的时间步为1308。

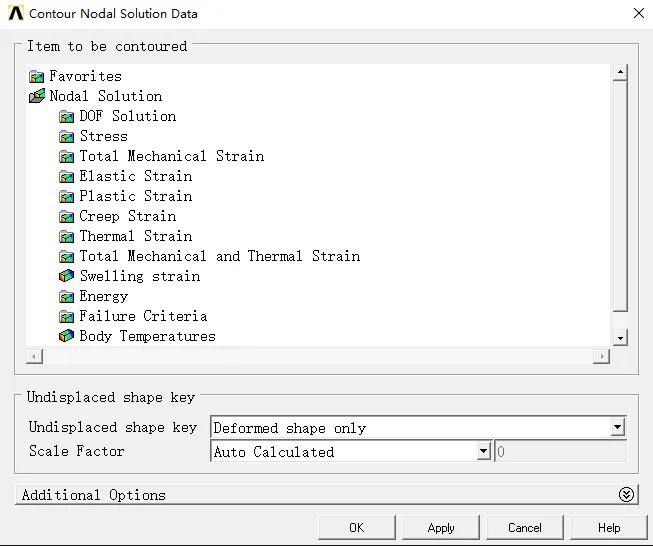

同样的方法，可以提取全时程最大的位移、应力、应变、能量等结果。
