MotorCAD Emag模型无缝对接Ansys Maxwell

●概述 ●

本文主要介绍如何利用Motor-CAD的Ansys Electronics Desktop导出功能，导出Ansys Electronics Desktop 二维瞬态电磁分析模型，实现 Motor-CAD Emag 与 Ansys Maxwell 之间的耦合。

本文将以一款BPM（内转子永磁电机）电机为例，讲解 MotorCAD Emag 模型导入 Ansys Maxwell 全过程。

01.创建Motor-CAD模型

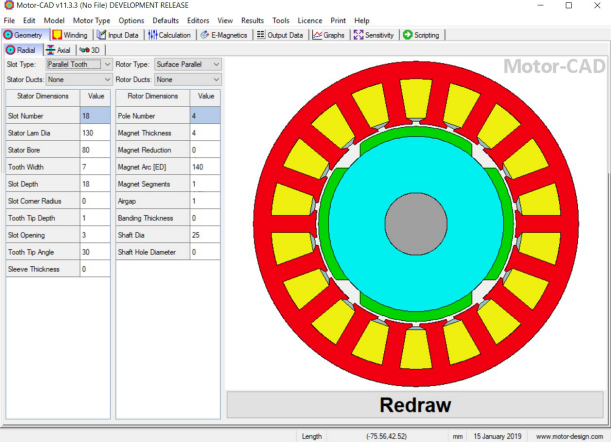

以一台18槽4极的内转子表贴式永磁电机为例，创建电机的Motor-CAD Emag模型，模型中需要对电机的几何参数、材料、激励和求解内容进行设置。

02.生成VBS文件

Motor-CAD Emag 模型设置完成后，接下来需要通过 Motor-CAD 的 Ansys Electronics Desktop 导出功能生成vbs文件。

生成路径 >>

Tools->Ansys Electronics Desktop->Export

在Export Format选项中点选Ansys Electronics Desktop

Select File 选择文件保存路径 >>
