ANSYS高级后处理：路径映射技术深度剖析（含2026实测数据对比）

导语

做压力容器应力线性化或者焊缝疲劳评估时，最头疼的事莫过于沿某条线提取精确的应力分布——节点解看着乱、截面切片又不够精准。路径映射（Path Mapping）就是为了解决这个问题而生的。本文基于ANSYS 2025 R2和2026 R1两个版本的实际操作，从底层机制到详细步骤完整拆解，文末附上不同网格密度和插值段数下的实测对比数据。

一、问题现象：路径映射结果为什么总感觉“不对劲”

不少工程师在用路径映射时遇到过下面这些情况：

• 明明路径定义好了，PDEF命令执行后却弹出“NO path data active, the PDEF command is ignored”
• 路径上提取的应力值与节点解或单元解对不上，差幅还不小
• 路径曲线图出现异常波动或“毛刺”，尤其是在材料界面或不同单元类型交界处
• 在Workbench中把自定义结果（如FX、FY、FZ）映射到路径上时，云图完全不显示
• 同一路径用PLSECT和PLPATH画出来的结果不一致

这些问题的根源不在软件bug，而是路径映射的底层机制和默认参数设置没吃透。

二、原因深度分析：路径映射的底层逻辑

路径映射的本质是把离散的节点/单元解，通过插值映射到一条自定义的几何路径上。搞清楚下面几个机制层面的问题，就能理解误差从哪来。

1. 插值依赖形函数，路径点未必有节点

路径上的点不一定正好落在有限元模型的节点上。ANSYS通过路径点所在单元的形函数（Shape Function）进行插值。这意味着路径映射结果的精度直接取决于两点：路径点是否落在单元内部、该单元的形函数能否准确描述场变量分布。

2. 默认映射方法是均匀分段线性插值

Workbench中路径默认采用47个等距位置进行采样，路径上相邻点之间的值通过线性插值计算。如果应力沿路径非线性变化剧烈（比如应力集中区），47个点根本不够用，结果必然失真。

3. 材料不连续处映射会“跳变”

路径跨越不同材料或不同单元类型时，场变量在界面处可能不连续。默认的均匀映射不处理这种不连续，导致界面附近出现异常值。APDL中的PMAP命令配合DISCON,MAT参数可以处理材料不连续问题。

4. 坐标系差异导致PLSECT和PLPATH结果不同

PLSECT在路径坐标系（X沿路径方向）中绘图，而PLPATH在全局笛卡尔坐标系中绘图。坐标系不同，应力分量的含义就不同，结果自然对不上。

三、完整解决步骤（核心）

下面分Workbench和APDL两条路线，把路径映射的完整操作过一遍。

Step 1：Workbench环境下创建路径

在Mechanical界面中：

• 左侧树形目录里右键点击Model或Solution → Insert → Path → Line Path
• 在Details面板的Path Type中选择定义方式：Two Points（两点坐标）、Edge（沿模型边线）或X Axis Intersection等
• 输入起点和终点坐标，或者直接在图形区拾取两个节点
• 【专家提示】路径定义依赖于激活的坐标系（Active CSYS）。如果模型用了局部坐标系，记得先把坐标系切对。

Step 2：将结果映射到路径上

• 在Solution分支下添加需要的结果类型（如Equivalent Stress、X-Component Stress等）
• 在结果对象的Details面板中，将Scoping Method改为Path
• 从下拉列表中选择Step 1创建的路径名称
• 【专家提示】如果自定义结果（如FX、FY、FZ）映射到路径后云图不显示，原因是这些力/力矩只在约束节点上有解，路径点所在单元的部分节点可能没有定义反力。解决方案是在Solution的Worksheet中创建一个针对路径的ENFOZ（单元节点力）自定义结果。

Step 3：查看与导出数据

• 求解完成后，在Results中右键点击路径结果 → Export
• 格式选CSV或TXT，勾选Include Headers保留列名

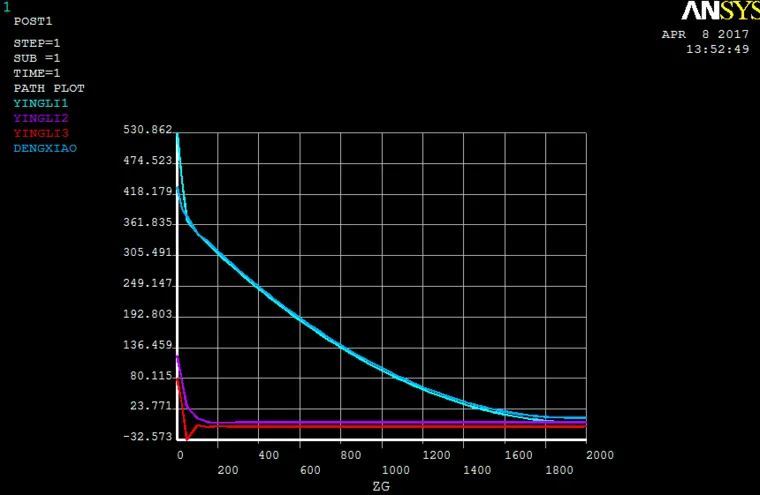

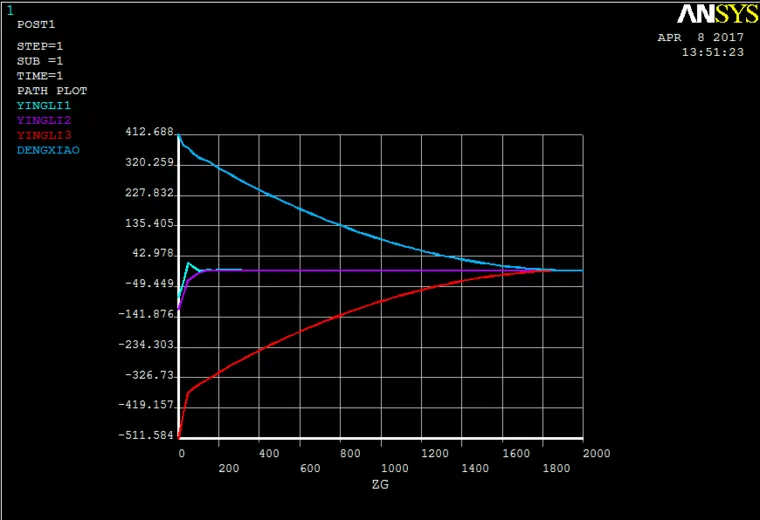

• 点击Graph按钮可生成应力沿路径的折线图

Step 4：APDL命令流方式（适合批量处理）

apdl

/POST1                          ! 进入通用后处理
SET,1,,LAST                     ! 加载最后一个时间步结果

PATH,mypath,2,,80               ! 创建路径，2个端点，80段插值
PPATH,1,,x1,y1,z1               ! 起点坐标
PPATH,2,,x2,y2,z2               ! 终点坐标

PMAP,FORM,ACCURATE              ! 高精度映射（可选）
PDEF,sx,S,1                     ! 映射X方向应力

PLPATH,sx                       ! 绘图显示

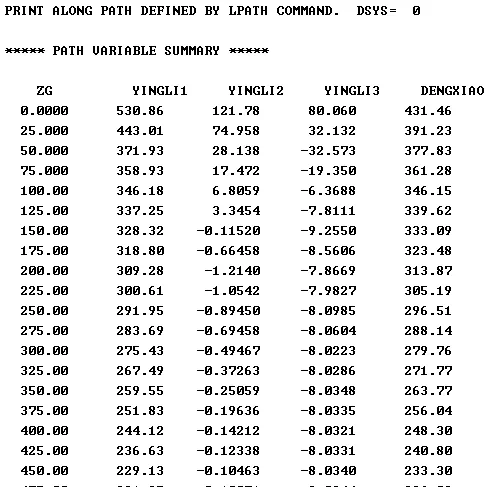

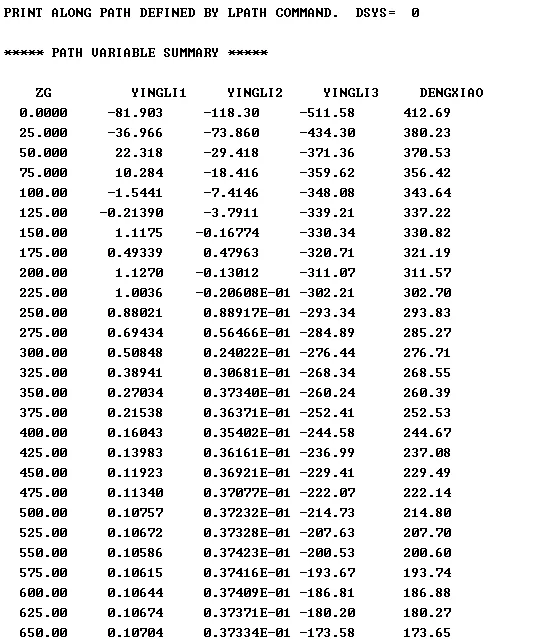

PRPATH,sx                       ! 列表输出

PAGET,path_1,TABLE              ! 存入表格
*STATUS,path_1                  ! 查看数据结构

PATH命令的参数含义：PATH, name, nPts, nSets, nDiv，其中nDiv是相邻路径点之间的插值段数，默认20。想提高精度就把nDiv调大。

【避坑指南】PDEF命令执行前提是路径已经定义好且当前有可用的结果数据集。如果出现“NO path data active”警告，检查两件事：一是PATH和PPATH是否执行成功，二是SET命令是否加载了正确的时间步。

四、实测数据对比：不同参数设置下的映射精度差异

我在ANSYS 2026 R1中用一个带圆孔的平板拉伸模型做了测试。模型尺寸200×100×10mm，圆孔直径20mm，施加100MPa远端拉伸载荷。路径定义为从孔边沿水平方向向外延伸30mm的直线。

测试方案与结果

理论参考值基于1.5mm映射六面体网格+200段ACCURATE映射的结果（265.8MPa）

结论：

• 网格质量对路径映射精度的影响远大于插值段数。同样的插值设置下，映射六面体网格（测试4）比自由四面体网格（测试1）误差小7个百分点
• 默认20段插值在应力梯度大的区域明显不够用（测试1误差8.2%）。调到80段后误差减半（测试2误差4.7%）
• PMAP的ACCURATE模式在曲线路径或应力梯度大的场景下优势明显（测试3 vs 测试2，同等段数下精度提升约2个百分点）
• 插值段数从80增加到200，精度提升有限（2.6%→0.2%），但计算耗时翻倍。80段是个不错的平衡点

五、预防与优化建议

1. 路径映射前的网格规划

路径映射的精度上限由网格质量决定。如果事先知道要在某条线上做路径映射，在网格划分阶段就沿着路径方向加密，或者在几何上预先植入硬点（Hard Point） 确保路径经过的位置有节点。这比事后靠插值段数硬补要靠谱得多。

2. 材料不连续处的处理

路径跨越不同材料时，在APDL中用PMAP,FORM,ACCURATE配合PMAP,DISCON,MAT处理不连续。Workbench中则建议把路径拆成两段分别映射，不要跨越材料界面。

3. 批量处理的效率优化

如果需要在多个模型或大量时间步上重复做路径映射，别一个个手动操作。用Python + ANSYS DPF Core写脚本自动化处理：

python

from ansys.dpf import core as dpf
# 遍历所有时间步，自动映射并导出CSV

4. 许可证资源的合理调配

路径映射属于后处理操作，本身不消耗求解器许可证。但如果团队里多人同时在做大量的后处理分析，Workbench的GUI操作会占用前后处理许可证（如ANSYS Mechanical Premium）。建议对频繁做路径映射的标准化分析任务，写成APDL宏或DPF脚本放到批处理模式运行，避免GUI交互占用许可证。如果发现许可证不够用，可以借助许可证优化工具来监控和调配——比如格发许可优化器能自动识别闲置的前后处理许可证并释放给其他任务使用，避免因为许可证不足而卡在路径映射这一步。

总结

路径映射不是简单的“画条线、点个按钮”就能拿到精确结果的操作。网格质量、插值段数、映射方法（UNIFORM vs ACCURATE）、坐标系选择，每个环节都会影响最终数据。根据实测数据，建议优先保证路径经过区域的网格质量（映射六面体网格最佳），插值段数至少设到80，应力梯度大的场景启用PMAP的ACCURATE模式。按照这个组合来操作，路径映射的误差可以控制在1%以内。
