在Abaqus中构建零厚度粘聚单元（cohesive element）的多种途径

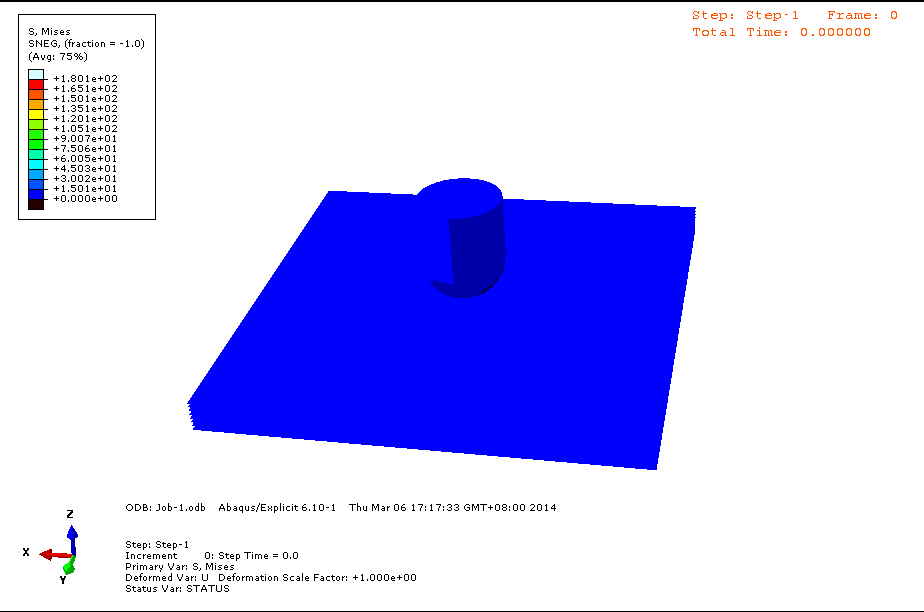

基于0厚度cohesive单元的冰雹随机开裂分析

本帖主要介绍四种咋abaqus 中创建零厚度cohesive单元的方法，四种方法的详细说明可参见技术邻学院教学视频，链接如下：

http://www.jishulink.com/college/video/c10020

现列举四种方法如下：

1.网格节点偏移

先生成孤立网格，在Edit mesh工具中，选择node →edit ，将需要偏置的节点按照偏移距离进行设置即可，如下图所示。

2.网格节点投影

先生成孤立网格，在Edit mesh工具中，选择node →project ，将需要投影的节点投影到指定的单元面上。如下图所示

以上两种方法都是基于孤立网格进行操作，适合简单的平板结构。

3.高版本Abaqus直接生成

如果你有高版本的abaqus 比如2016版，那么很幸运，这个版本自带了插入cohesive的工具，并且同时支持基于几何的网格和孤立网格。该功能同样位于Edit mesh工具栏，mesh→insert cohesive seams按键，如下图所示。

该功能模块，较为强大，能对复杂，曲面结构插入cohesive，但是不能实现任意两个单元面之间插入cohesive。

4.自定义脚本

如果你想模拟随你开裂，想在任意两个单元之间插入零厚度的cohesive,只能自己编写脚本，去修改模型CAE或者修改inp文件，现在提供一下这种方法的思路，如下：

即先将原单元离散，然后提取原相邻单元共用面上的节点，复制该节点，进行网格重构。以一个实心圆球为例，下图左为六面体单元组成的网格模型，右图为插入的零厚度cohesive单元，该方法可以实现任意结构任意单元面之间插入0厚度的cohesive单元。
