Abaqus二次开发：一键输出模态动画（GIF格式）教程

=====前言=====

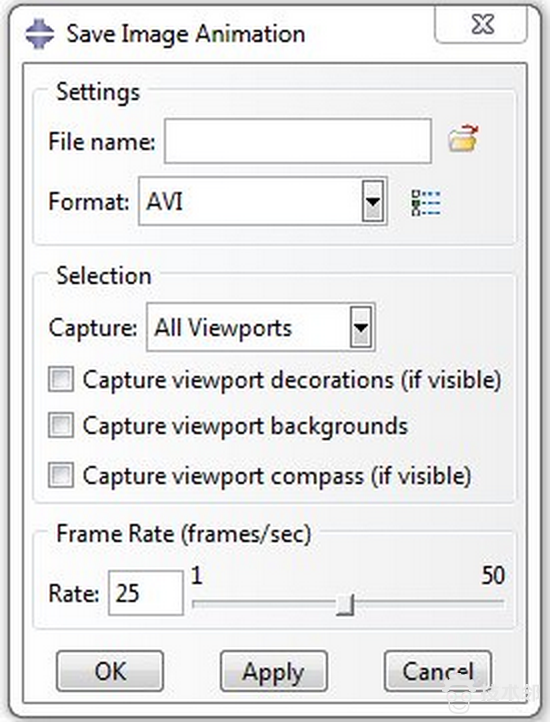

Abaqus输出动画是后处理工作中的一部分，但是Abaqus输出的常见的动画格式只有AVI。如果需要插入到PPT中，需要第三方软件转换成GIF格式，如此一来，导出模态动画需要步骤如下：

1. Abaqus界面设置，包括调整模型视角，viewport窗口调整，动画参数设置等。
2. 激活动画，输出AVI格式。
3. 通过第三方软件转成GIF，插入PPT中。
4. 继续输出下一阶模态动画。

如果遇到有多个工况，模态阶数数量又多，那这些看似简单无脑的操作，变得相当的繁琐无趣。

这里介绍一种一键生成GIF模态动画的方法，主要省去了转换格式(AVI->GIF)的时间。甚至可以实现点击按钮，即可自动生成多介模态动画，并自动命名。

这个方法的思路是：用Python语言编写一段输出动画的宏，宏里面调用第三方软件(ImageMagick)把Abaqus输出的AVI转换成GIF，并实现自动命名，然后把.py宏包装植入到Plug-ins菜单中，这样既可通过自定义工具条添加按钮来调用宏。

=====正文=====

首先，需要下载安装格式转换软件，这里推荐使用ImageMagick，具体安装方法自行百度。安装顺利的话会有如下文件，其中mogrify.exe是我们的宏所需要调用的程序。

下面附上完整代码：

from abaqus import *

from abaqusConstants import *

from viewerModules import *

import animation

import subprocess, os

convertToGIF = ' '.join(('"E:\ConverToGif\\mogrify.exe"',

'-format gif',

'"%1"',))

def Single_Mode():

vp = session.viewports[session.currentViewportName]

odb = vp.displayedObject

display = vp.odbDisplay

frame_index = display.fieldFrame[1]

i=frame_index

for step in odb.steps.values():

if step.domain == MODAL:

frames = tuple(step.frames)[0:]

t=frames[i]

session.animationController.setValues(animationType=SCALE_FACTOR, viewports=   (session.currentViewportName,),)

session.animationController.play(duration=UNLIMITED)

file_name = 'Mode_%i_%.0fHz.avi'%(t.mode,t.frequency)

session.writeImageAnimation(fileName=file_name, format=AVI,

    canvasObjects=(vp, ))

session.animationController.setValues(animationType=NONE)

p = subprocess.Popen(convertToGIF.replace('%1',file_name), stdout=subprocess.PIPE, stderr=subprocess.PIPE, shell=False)

if not p.wait() :

print 'Animation mode %i successfully saved.'%i

else:

print 'Error during animation mode %i.'%i

print p.communicate()

os.remove(file_name)
