利用oof2实现不同单元类型的网格映射策略（含像素网格）

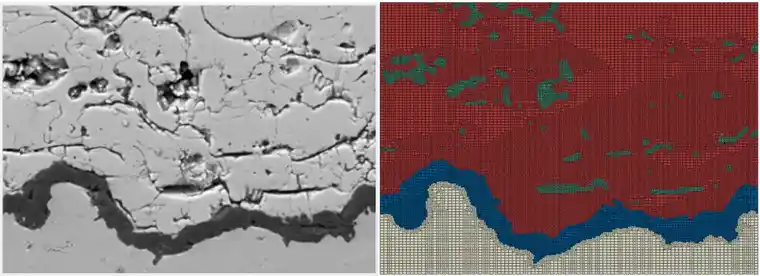

本帖介绍下oof2实现不同单元类型的网格映射，这种方法有个限制条件：暂时不能用于三维模型（初步功能开启），但是它也有一个优点是对于真实形貌的SEM图像也是可以处理的。

主要思路：在导入oof2前对图片中不同区域赋予不同颜色，然后在oof2中进行图像处理，然后建立不同颜色像素集合，再进行骨架划分，同一个图片可以进行不同的种类的骨架划分，然后对骨架进行细化、界面捕捉、分割、光滑等处理，最后生成有限元网格，导出ABAQUS格式。

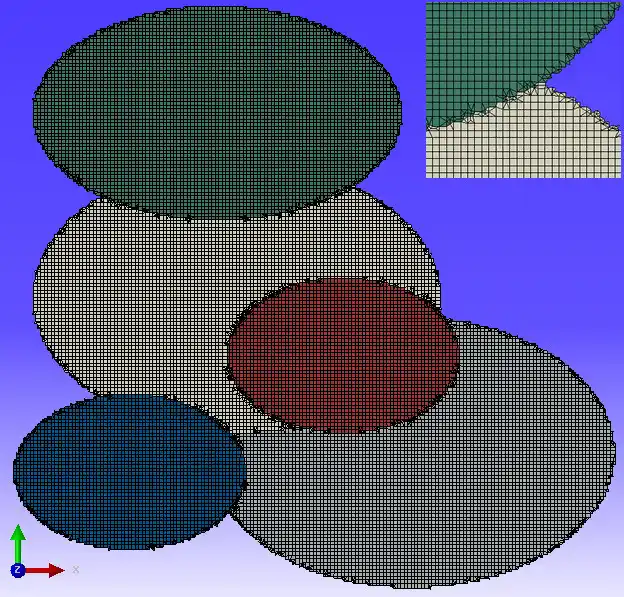

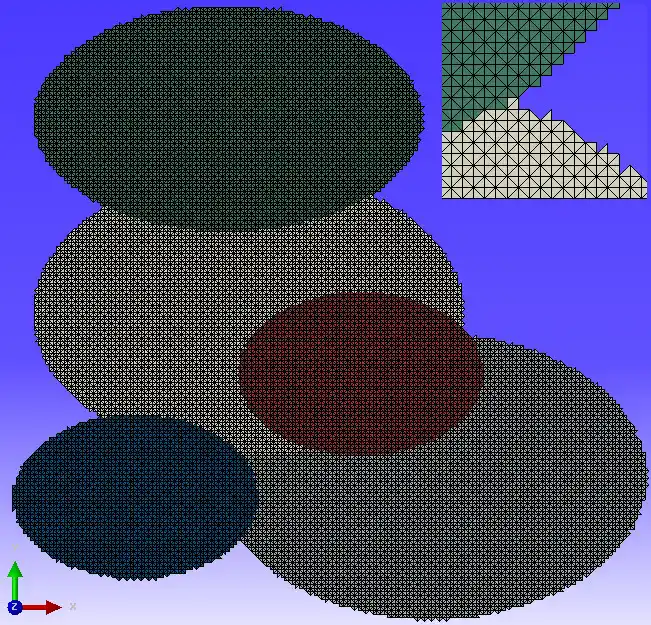

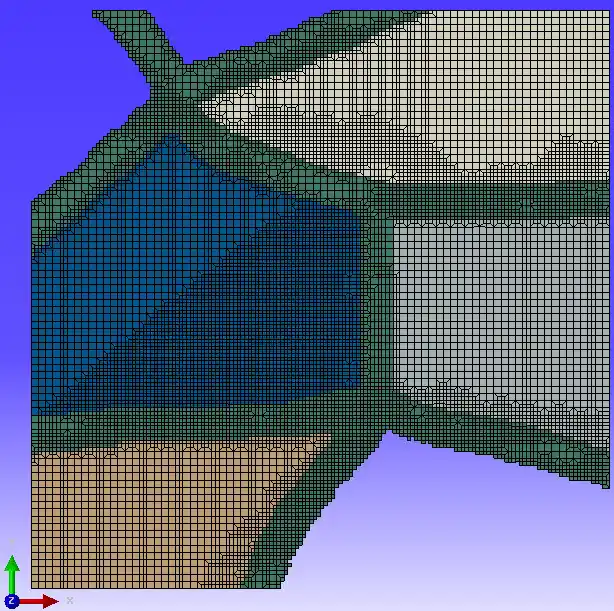

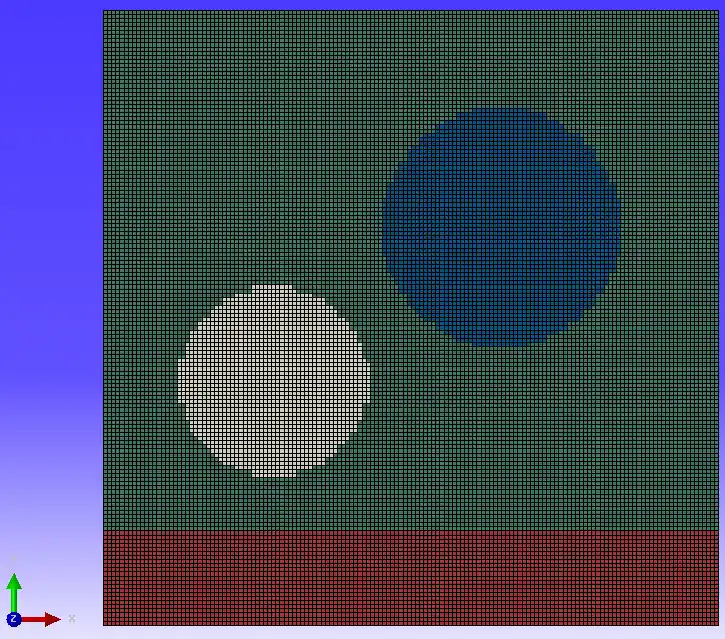

下面给出在oof2中处理的不同形状、不同单元类型的二维模型示例图（这只是一个例子展示，大家不用较真，图片在ps中进行了轻微处理，获得的网格界面处理的非常好）：
