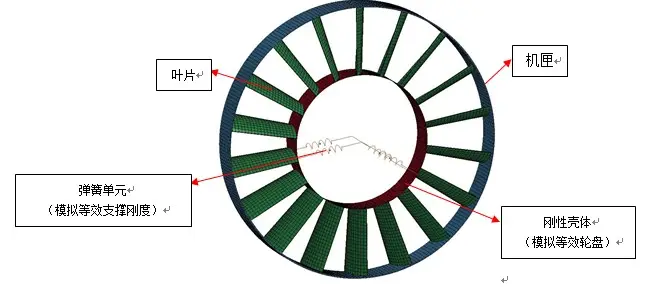

模型介绍&前处理
节点数：18866；单元数：10605；
角速度载荷：1323rad/s
壳单元公式：2---Belytschko-Tsay，计算速度快，用于大变形问题是最稳定有效的公式，
体单元公式：单层/多层常应力六面体单元，8节点控制，中心单点积分，需要沙漏控制，如尺寸允许，尽量画成多层。
沙漏控制：对于高速冲击的固体结构部件，推荐采用基于粘性的沙漏控制。
Mat Information
| *MAT_Johnson_ COOK | RHO | G | E | NU | DTF | A | B |
| 7.8E-9 | 8.3E4 | 1.9E5 | 0.33 | 0 | 283 | 496 | |
| *MAT_PLASTIC_ KINEMATIC | RHO | E | NU | SIGY | ETAN | BETA | |
| 7.8E-9 | 2.1E5 | 0.3 | 956 | Defult | Defult | ||
| *MAT_THERMAL_ ISOTROPIC | TRO | HC | TC | TGRLC | TGMULT | TLAT | HLAT |
| 7.8E-9 | 5E8 | 40 | Defult | Defult | Defult | default |
contact information
| *CONTACT_ NODES_TO_SURFACE_ID | SSID | MSID | SSTYP | MSTYP | SBOXID | MBOXIDS | SPR | MPR |
| 4 | 0 | 2 | 0 | 0 | 0 | 0 | 0 | |
| FS | FD | DC | VC | VDC | SFS | SFM | SFS | |
| 0.7 | 0.3 | 0 | 0 | 20 | 1 | 1 | 1 |
Temp load information
| R(60) | R(100) | R(125) | R(155) | R(175) | R(200) | mm | ||||||
| *INITIAL_TEMPERATURE_ SET | 500 | 750 | 920 | 918 | 900 | 838 | ℃ | |||||
