UG 2D等高加工锐角保护策略揭秘

2D等高编程一般为以下两种刀路：

此刀路在拐角处或多或少会有R圆角，个别精度低的机床尤为明显：

此刀路在拐角处机床会有减速和短暂停顿，大批量的话有损加工效率。

分享一种即能保护锐角又高效的方法

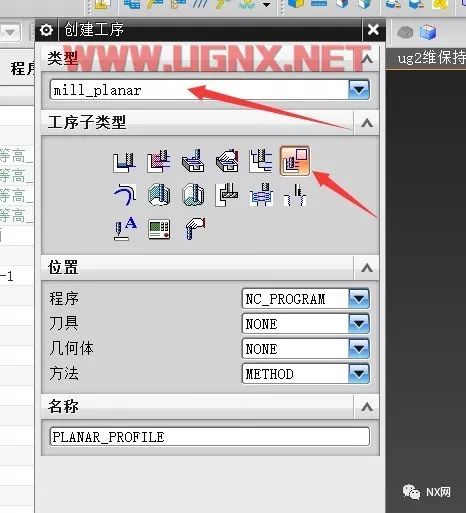

1、创建二维等高工序

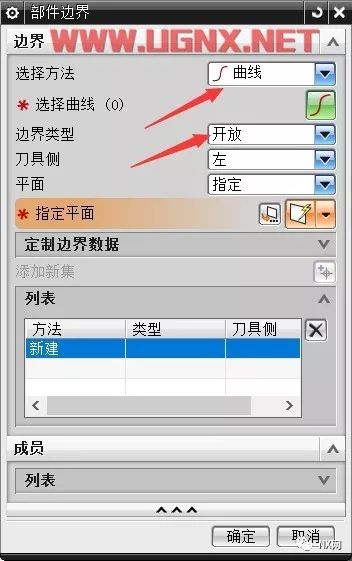

2、指定部件边界（此步较为关键），边界类型一定选“开放”，选择完一条后，确定，再选另外一条（一般是选封闭，连续选完边界即可）

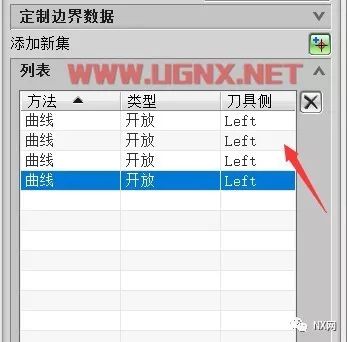

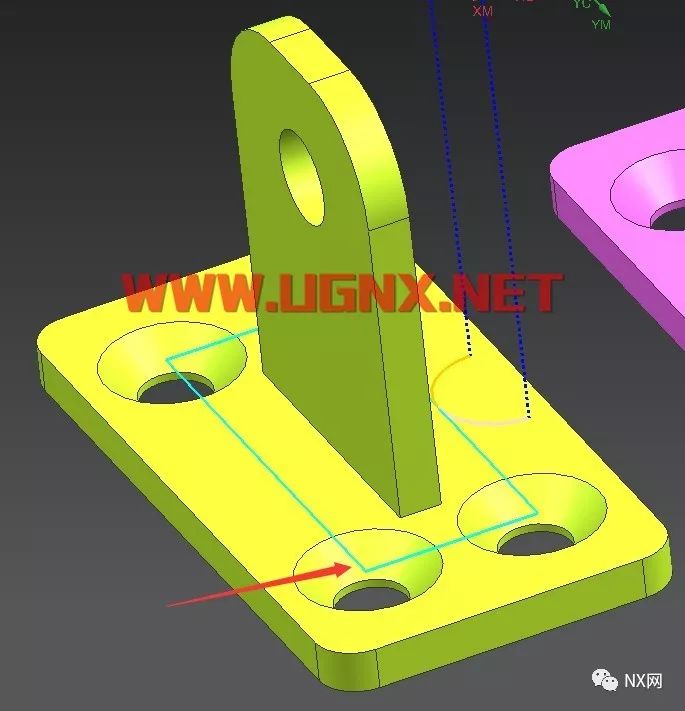

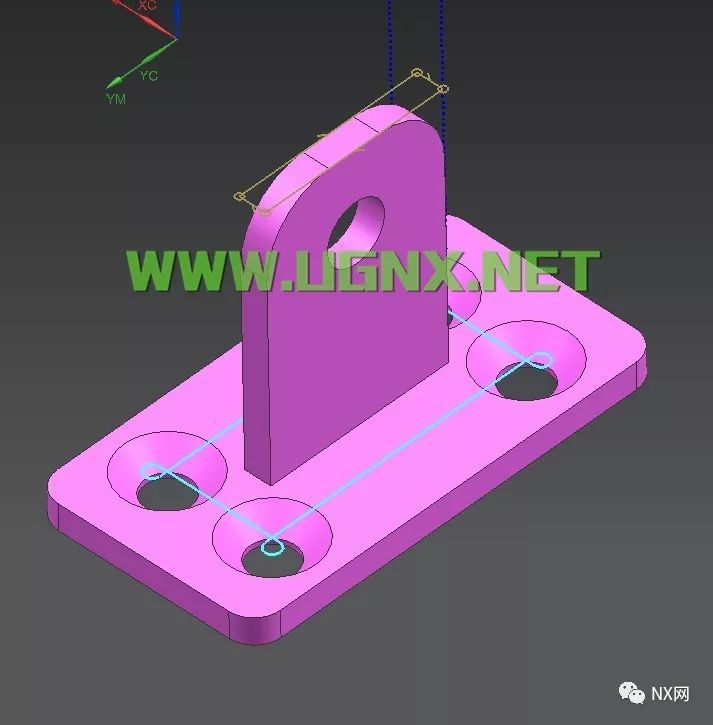

3、选完如下图（此图档为一长方形边界，即四条独立边界）

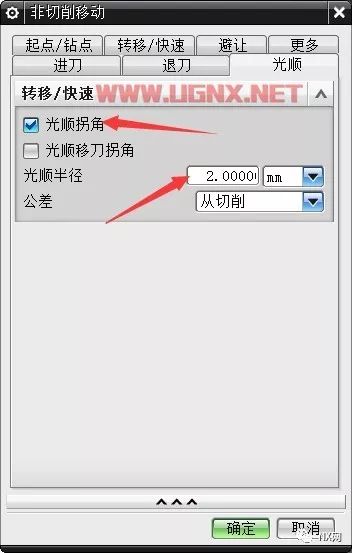

4、非切削移动：设置如下图

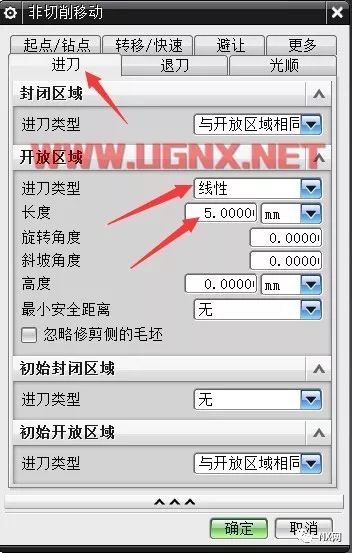

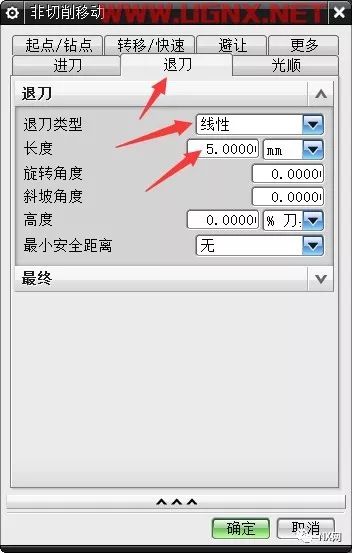

5、进退刀类型选—线性，直线长度必须大于光顺半径(12.0有“光顺：选项，10.0没有，11.0没安装不知道有没有）

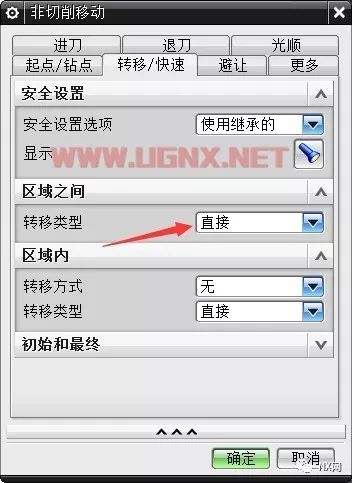

转移/快速，设置如下：

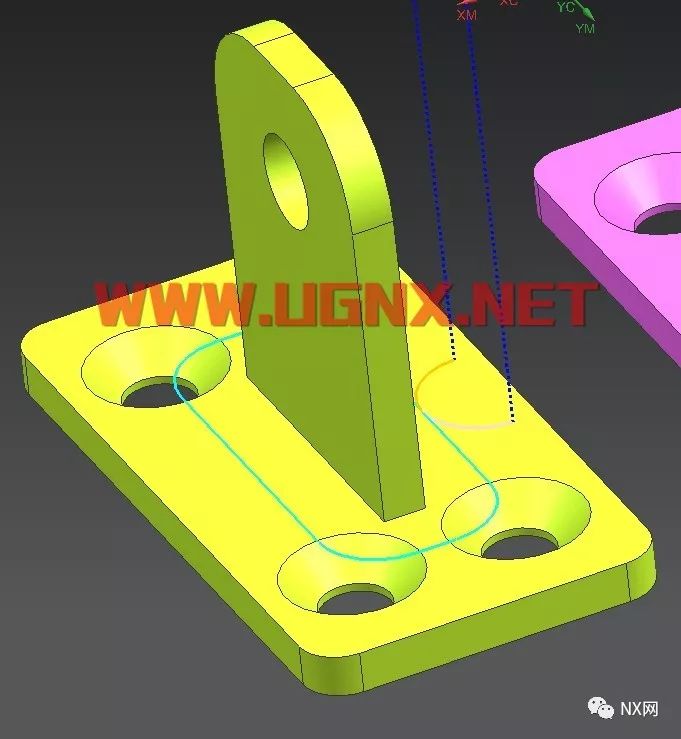

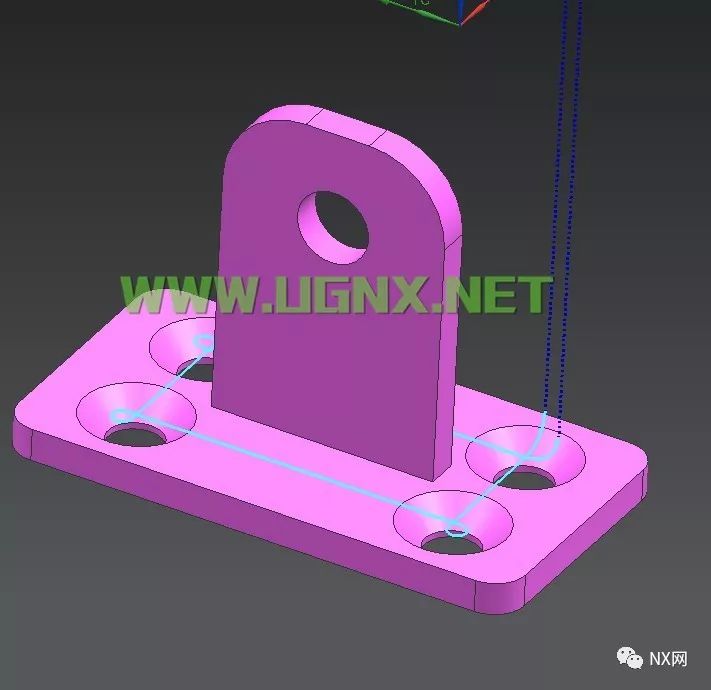

6、最后，生成刀路如下：

PS：此刀路在进退刀处是非G17平面的圆弧。程序默认设置的情况下生成的刀路程序为进退刀为G01形式（节点形式），在机床控制，里，运动输出类型，选“垂直/平行与刀轴”，生成程序进退刀就是以G2/G3格式了。此时的进退刀圆弧为G18/G19平面，需后处理支持或手动修改。
