Abaqus多图层绘图操作指南

按照官方的使用说明overlay的主要作用是：可以在一个视口中创建包含多个绘图的显示。例如，您可能想要执行以下任何操作

1）结合等高线图和 X-Y 图

2）在同一视口中比较来自两个不同输出数据库文件的变形图形状

3）结合时间历史动画和动画 X-Y 图，显示模型中多个变量随时间的变化

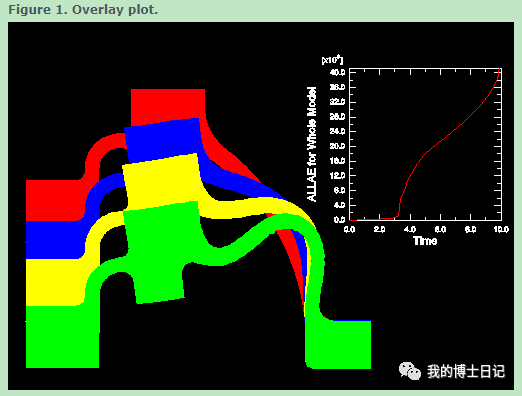

叠加图很有用，例如，用于在同一视口中的联合仿真中显示来自两个输出数据库的数据。叠加图由层组成；每层包含一个图，并且这些层相互堆叠以创建组合图。图 1 显示了包含四个不同分析增量的变形形状图以及模型中应变能与时间的 X-Y 图。

官方效果图

结合案例说明实现流程：

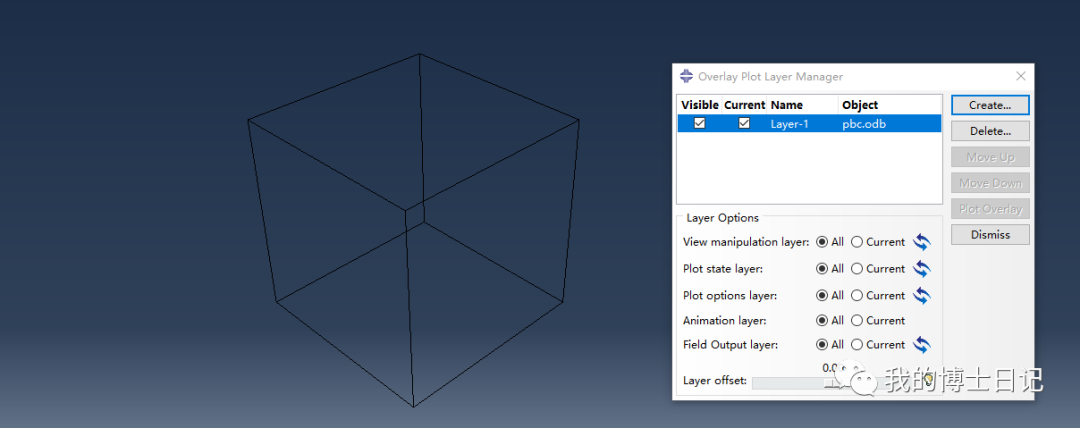

1）导入ODB文件尽行后处理操作（以包含500个晶粒拉伸为例）View→OverPlot→create（创建第一个图层（变形前的轮廓））

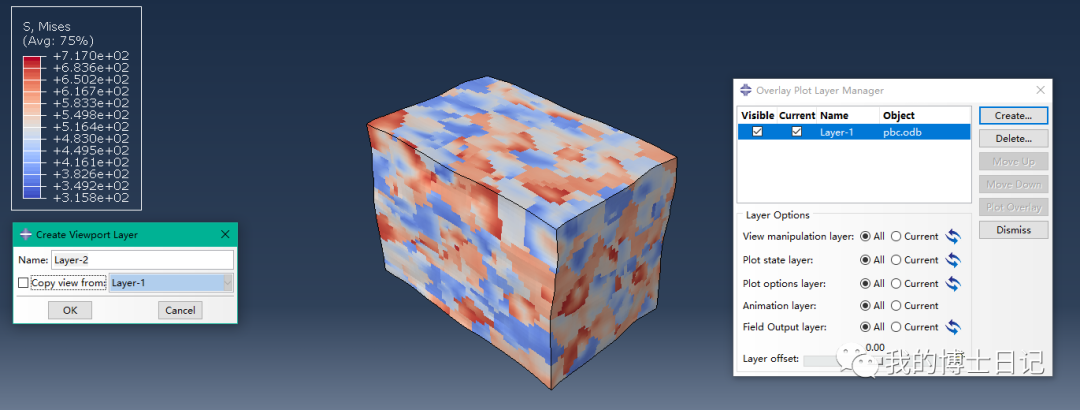

2）显示要覆盖的第二个图层，然后重复上述步骤，创建第二个图层

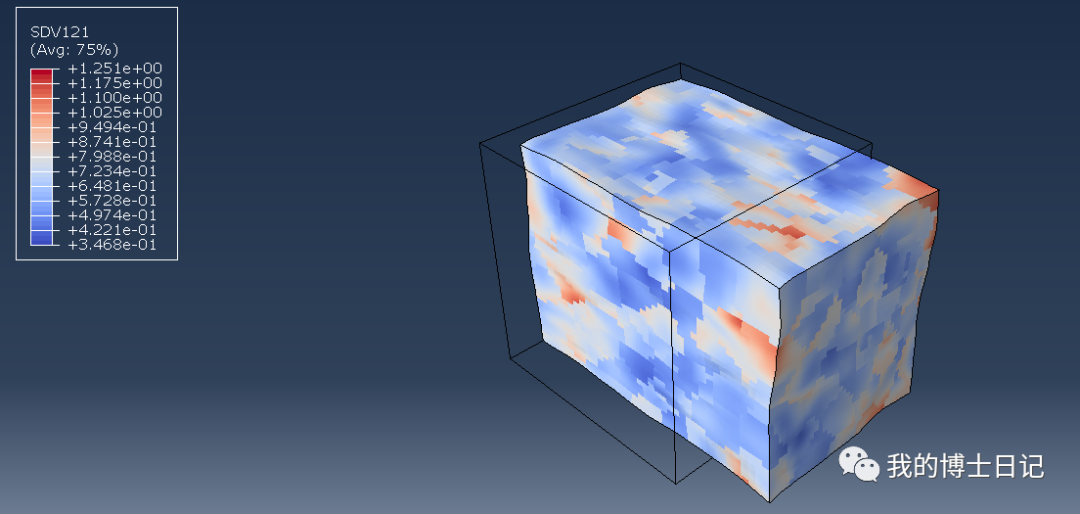

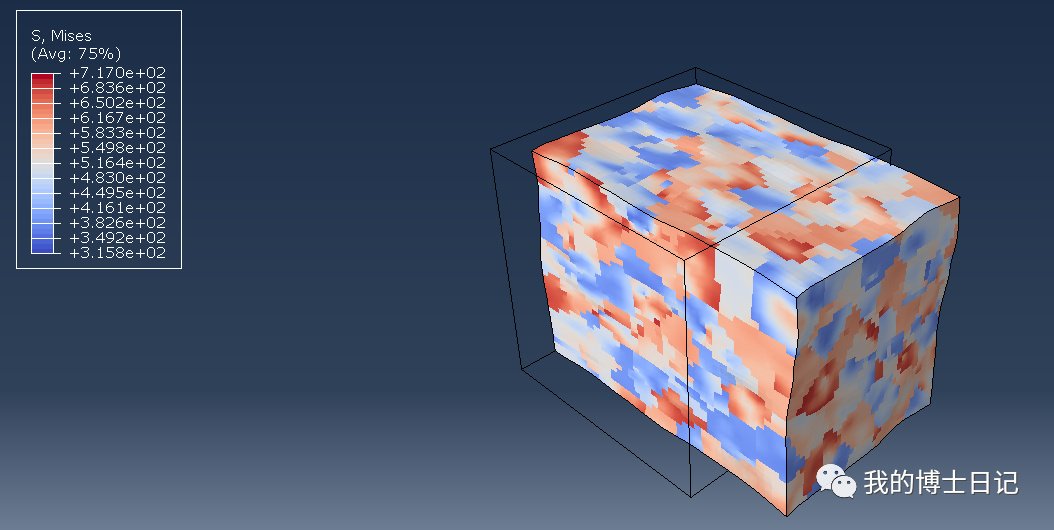

3）显示叠加结果图（应力与累计剪切塑性应变）

可以看到效果良好

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
