FLUENT喷气发动机气动噪声仿真分析

本教程演示了喷气发动机气动噪声的模拟过程。

1启动FLUENT并导入网格

1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

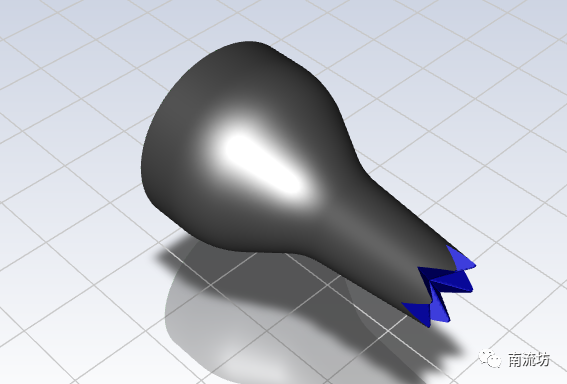

2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

2 定义模型

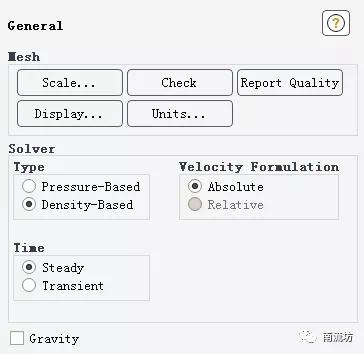

1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Type选择Density-Based。

2）在模型设定面板Models中双击Energy按钮，弹出Energy（能量模型）对话框，勾选Energy Equation，单击OK按钮确认并关闭对话框。

3 设置材料

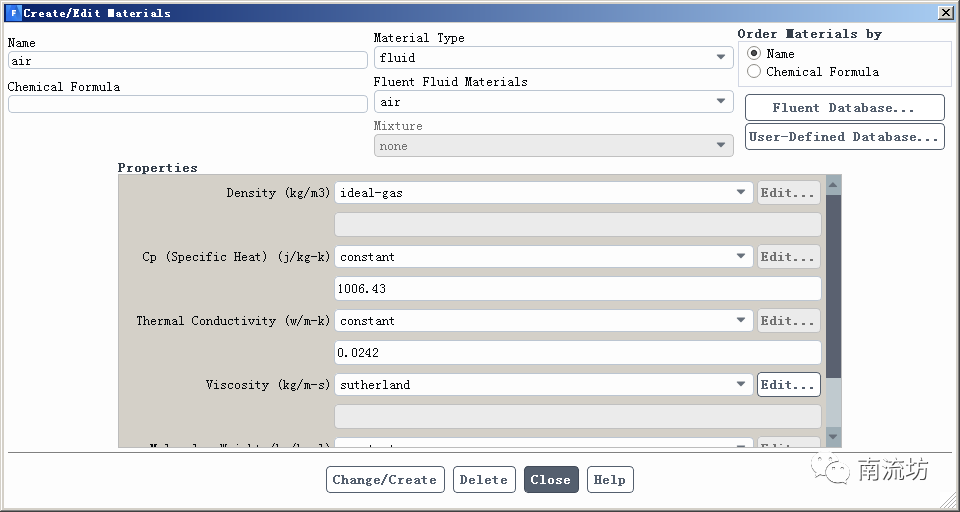

1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。Density选择ideal-gas，Viscosity选择surthland，单击Change/Create按钮并关闭Fluent Database Materials对话框。

4设置湍流模型

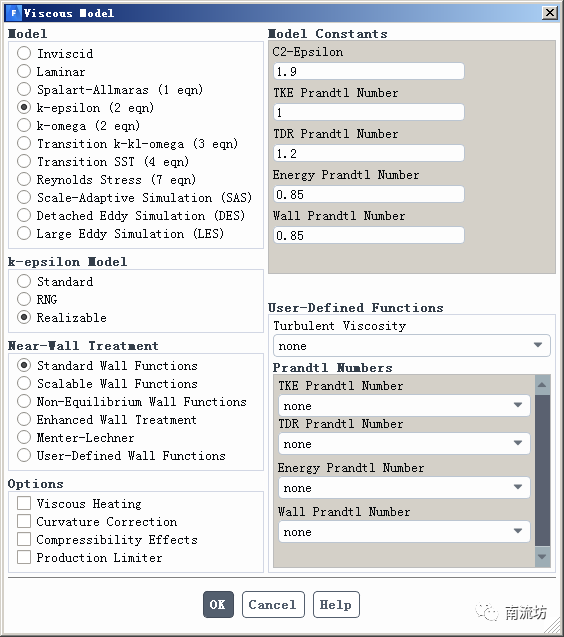

1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Realizable k-epsilon模型。

5设置边界条件

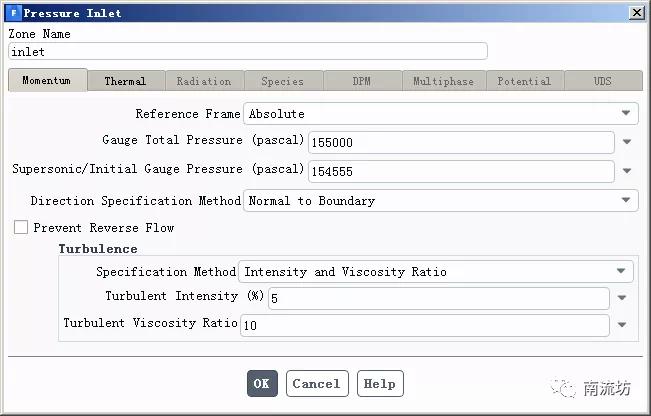

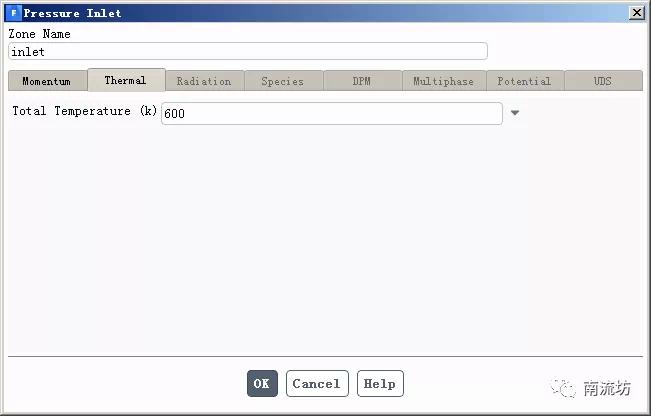

1）设置inlet，Gauge Total Pressure填入155000，Supersonic/Initial Gauge Pressure填入154555。在Thermal选项卡中，Temperature填入600。

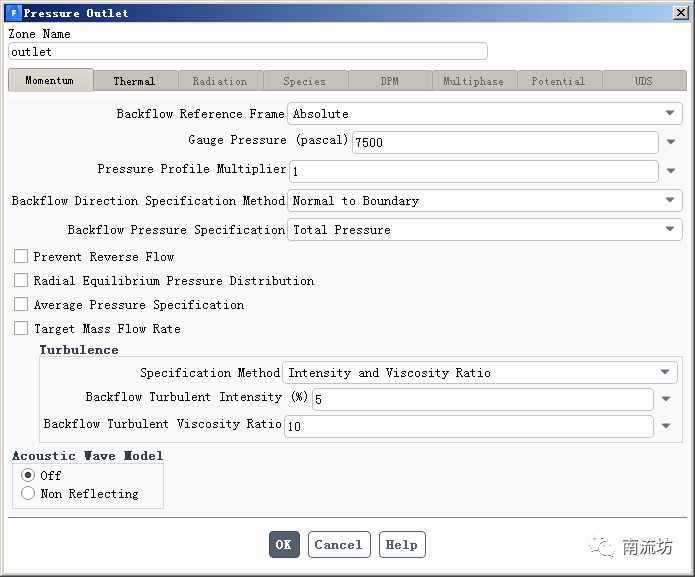

2）设置outlet，Gauge Pressure填入7500，Supersonic/Initial Gauge Pressure填入154555。

6 设置操作条件

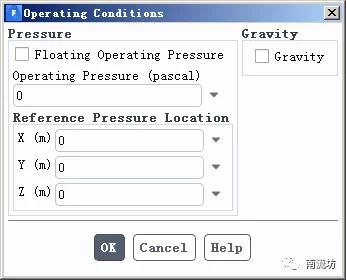

1）单击主菜单中Setting Up Physics→Zones→Cell Zone Conditions面板。单击Operating Conditions按钮弹出Operating Conditions对话框，Operating Pressure设置为0，单击OK按钮并关闭对话框。

7 初始条件

1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

8计算求解
1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。在Number of Time Steps中输入500，单击Calculate开始计算。

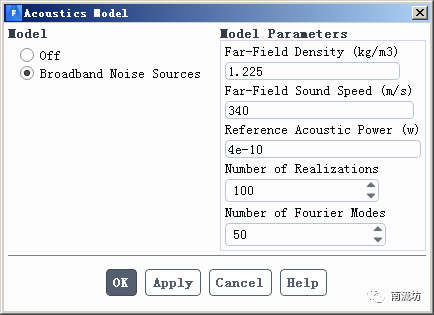

2）计算完成后，在模型设定面板Models中双击Acoustic按钮，弹出Acoustic Models对话框，勾选Broadband Noise Sources模型，在Reference Acoustic Power中输入4e-10，Number of Realizations中输入100，单击OK按钮确认。

9结果后处理

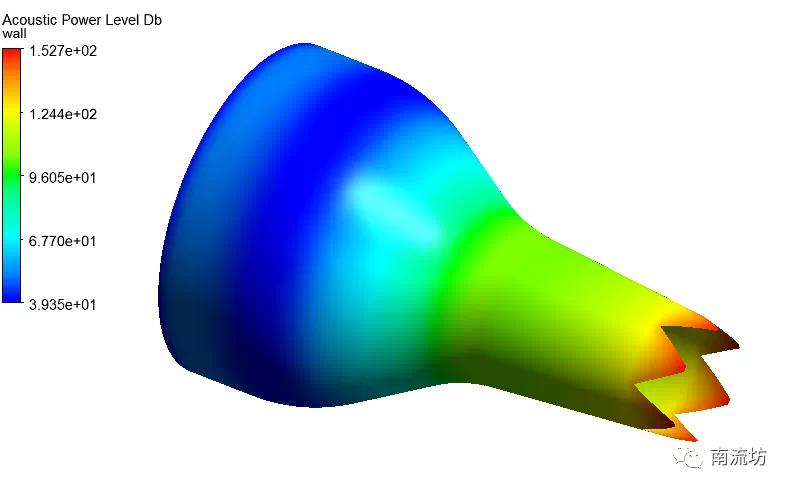

1）进入CFD-Post界面，显示声场云图。
