问题描述：
使用千分尺测弹簧尺寸，分析千分尺头对弹簧变形影响。
1. 仿真模型及前期设置
模型简化：
主要包括弹簧和千分尺上下夹头。
图1 仿真模型
材料参数设置：

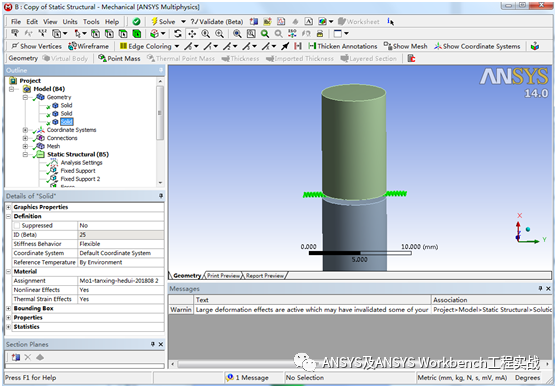

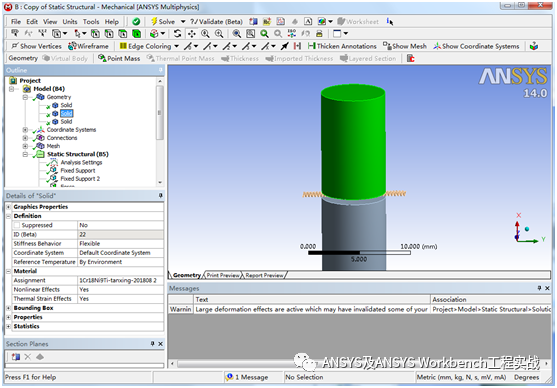

千分尺上夹头的材料参数设置如图 2。
图 2 夹头材料参数设置

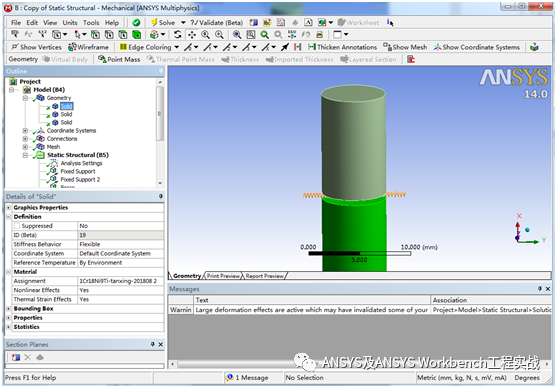

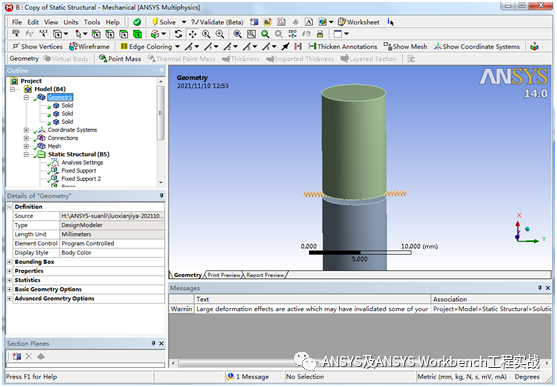

千分尺下夹头的材料参数设置：
图 3 夹头材料参数设置
中间被挤压弹簧线圈材料参数设置：
图 4 弹簧线圈材料参数设置
接触设置：

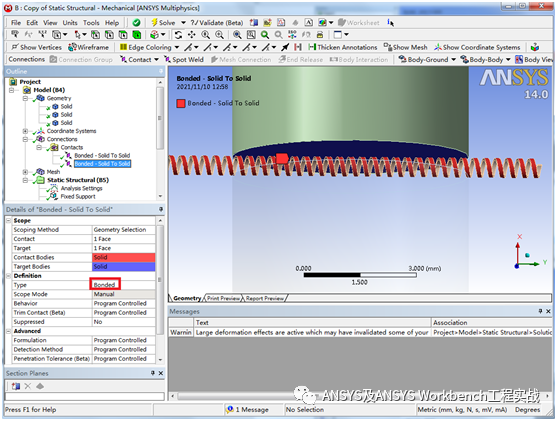

弹簧线圈和千分尺下夹头接触设置，这里可以使用 bonded 功能。
图 5 挤压杆与支撑杆接触设置

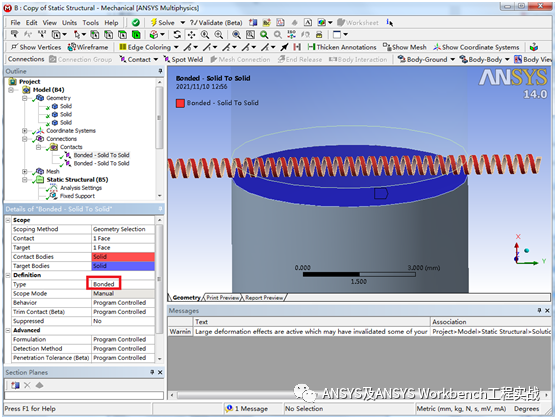

弹簧线圈和千分尺上夹头接触设置，使用bonded功能。
图 6 夹头与弹簧线圈接触设置
网格划分：
三个模型的网格大小都设置为 0.1mm。

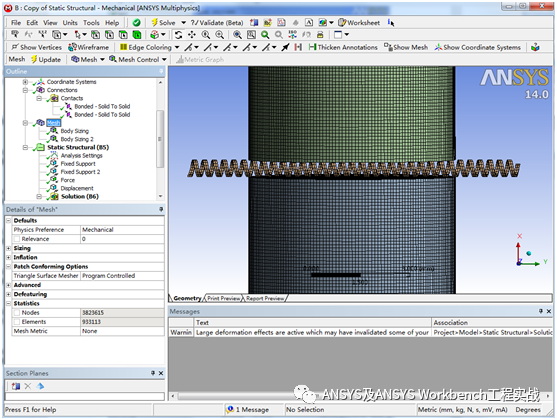

图 7 模型网格

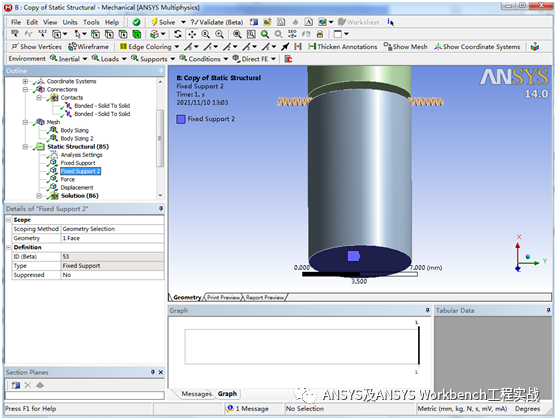

边界设置：支撑杆如图 8 ，千分尺下夹头底面设置全约束
图 8 固定约束
位移载荷：
弹簧线圈两端设置固定约束。

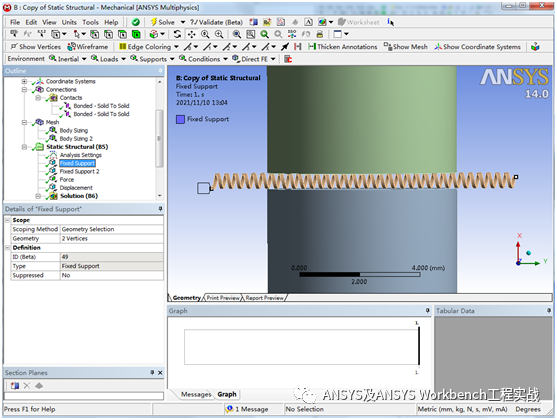

图 9 弹簧线圈约束

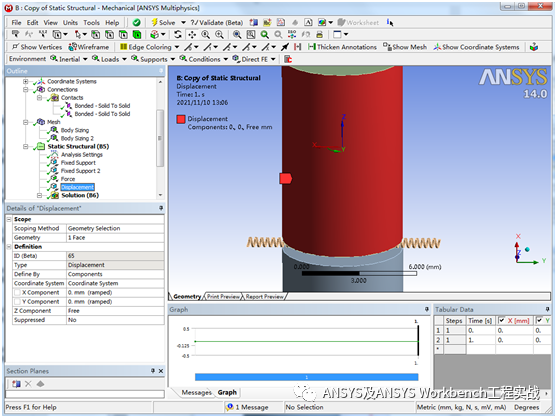

千分尺上夹头侧面设置位移约束，Z 方向自由约束。
图 10 位移约束
载荷设置为集中力 3.5N 计算

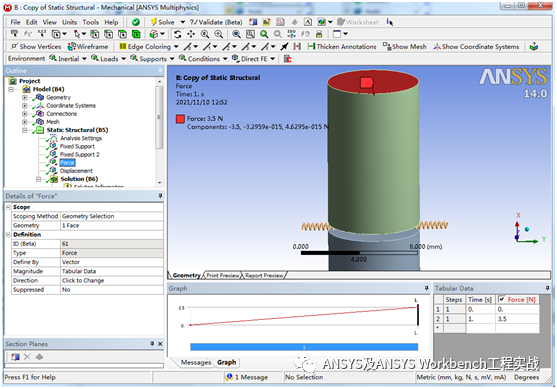

图 11 载荷设置
2. 仿真结果

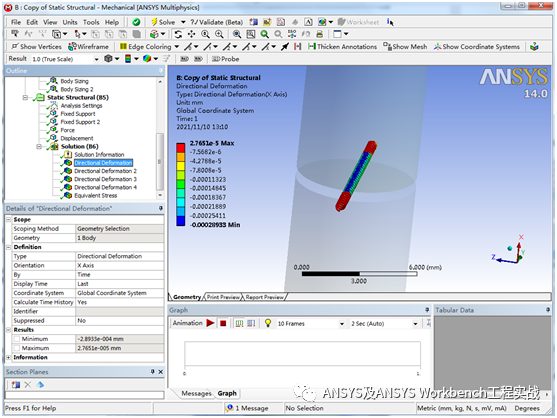

弹簧 X 方向位移 0.00029mm (0.29um)，直径变形量 0.00029mm (0.29um)，单边变形可以认为 0.000145 (0.145um)。
图 12 弹簧线圈变形
特别说明：
文章中多次提到默认条件不做变化，是因为在进行螺旋线挤压分析过程中本人也查了很多资料，有很多建议要对默认做修改，在试算过程中对接触设置，子步设置，计算设置的部分设置进行了修改，最终没能完成收敛。
因此建议尽量不要随便改变默认设置，除非对设置非常了解。
