利用FLUENT模拟人体呼吸扩散过程

本教程演示了人体呼出二氧化碳扩散的模拟。

1  启动FLUENT并导入网格

1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2  定义模型

1）单击命令结构树中General按钮，弹出General（总体模型设定）面板。在SolverTime中选择Transient，勾选Gravity，在Z中填入-9.81m/s2。

3 设置湍流模型

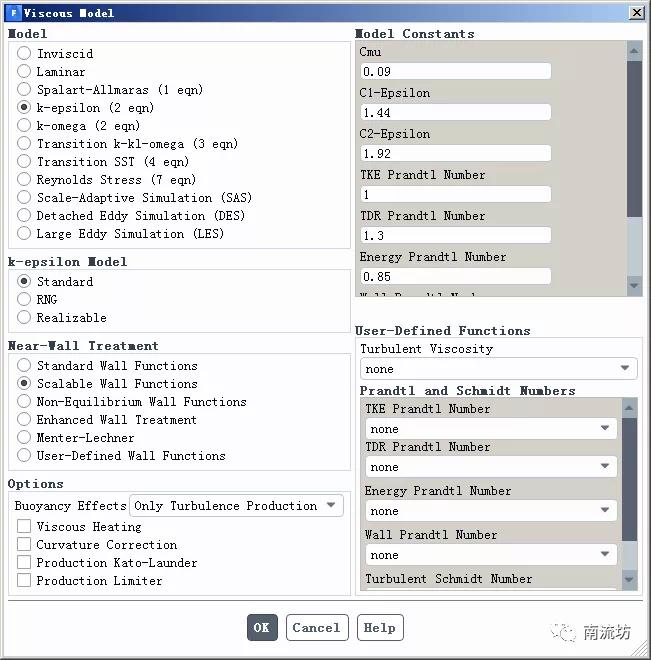

1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Standard k-epsilon模型。

4设置组分输运模型

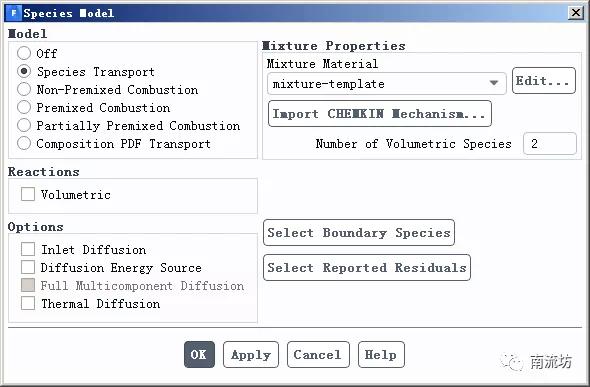

1）在模型设定面板Models中双击Species按钮，弹出Species Model对话框，选择Species Transport。

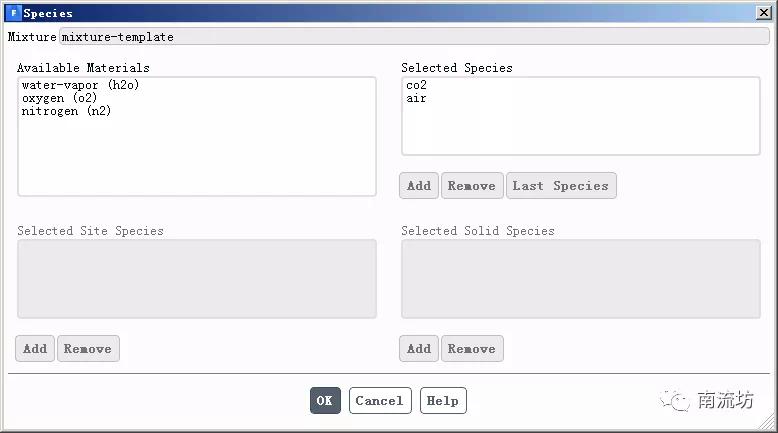

2）在组分设置中选择co2和air两种物质。

5 设置边界条件

1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

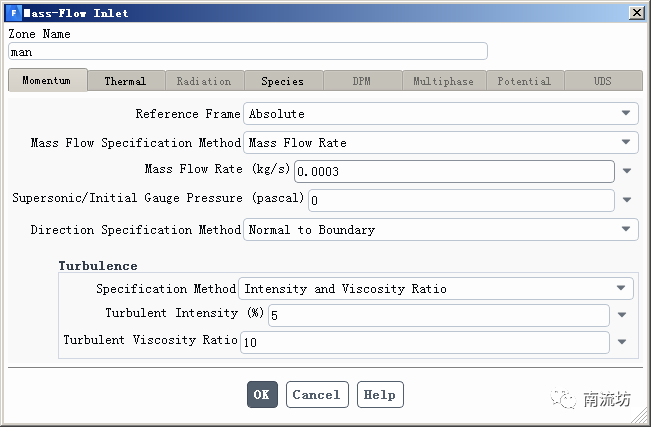

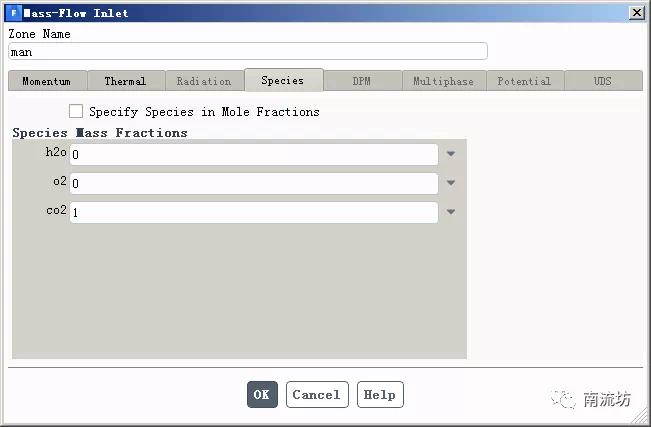

2）在边界条件面板中，设置man的参数如下图所示。

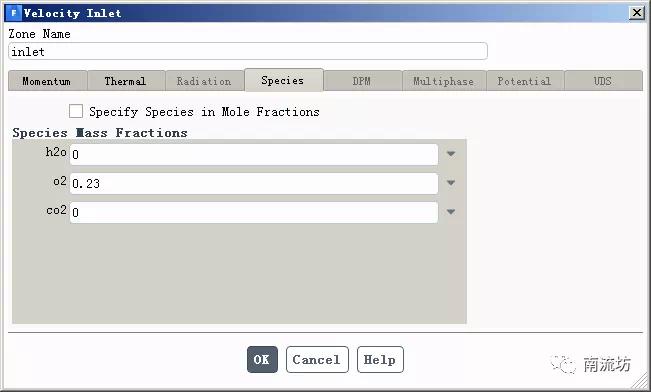

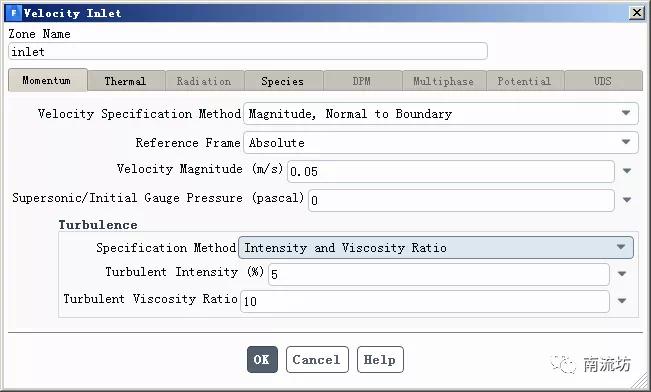

2）设置inlet的参数如下图所示。

6 初始条件

1)单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

7 计算求解

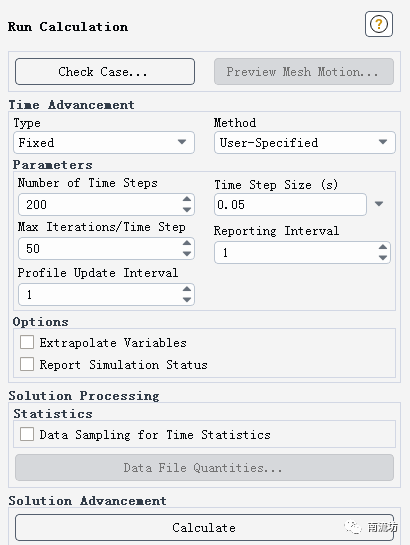

1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。在Time Step Size填入0.05，Number of Iterations中输入200，单击Calculate开始计算。
