FLUENT在风力发电机模拟中的应用实践

本教程演示了风力发电机叶片转动过程模拟。

1启动FLUENT并导入网格
1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

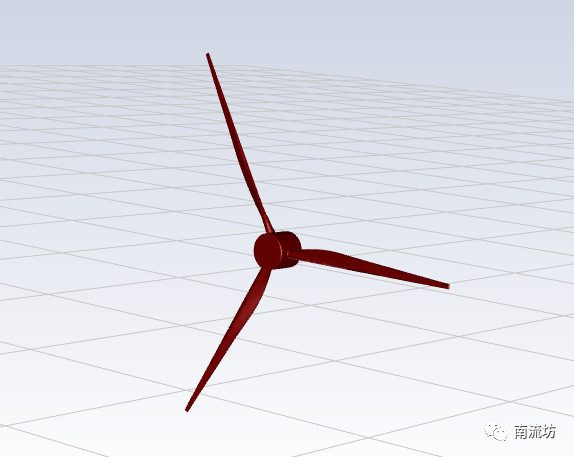

2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

2 定义模型

1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

2）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。

3设置Interface

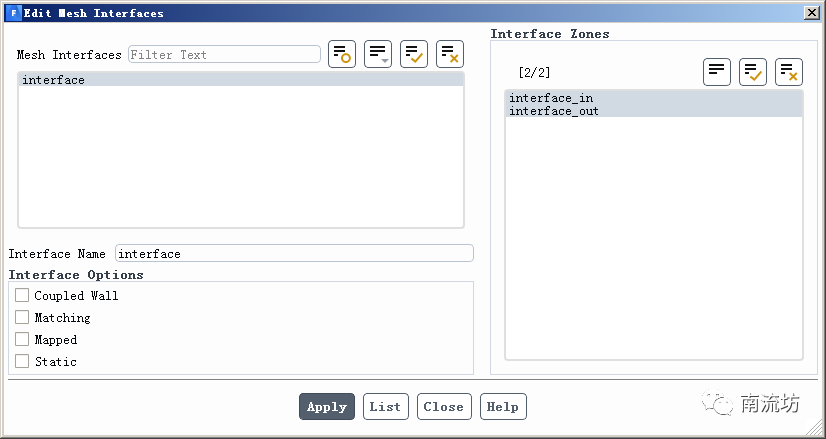

1）单击主菜单中Domain→Interfaces→Mesh按钮启动的Interface面板。

4 设置湍流模型

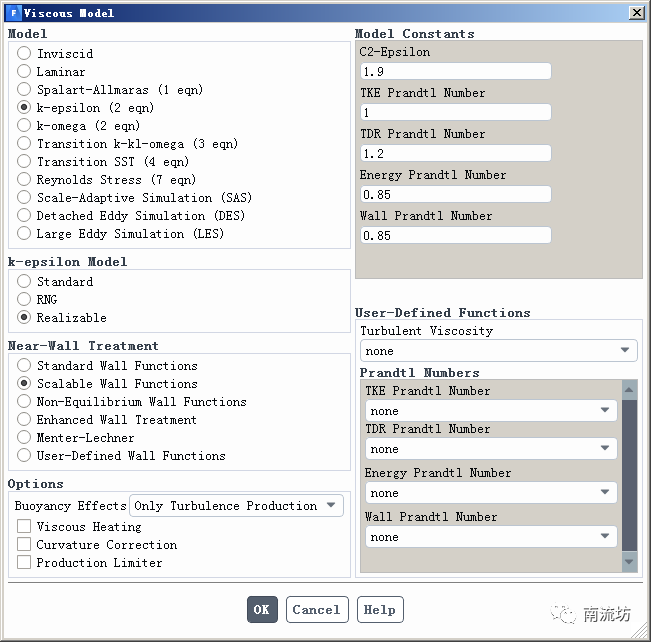

1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选k-epsilon模型。

5 设置动网格

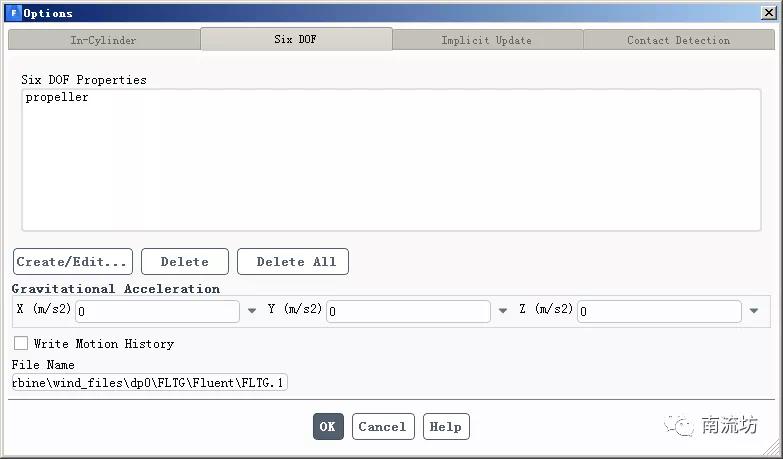

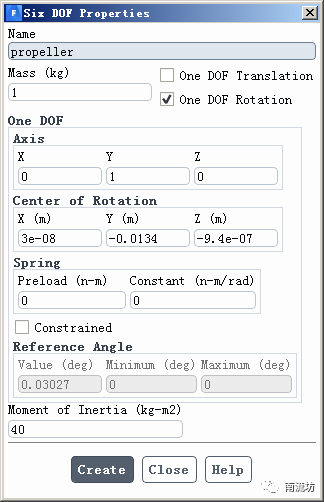

1）双击Dynamic Mesh按钮，弹出Dynamic Mesh面板，options中勾选Six DOF，单击Settings按钮弹出options对话框，分别创建Six DOF模型。

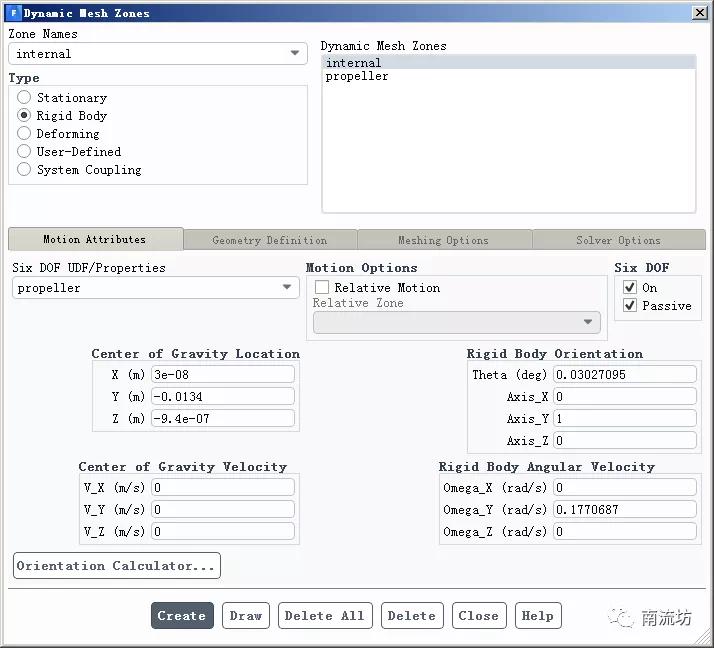

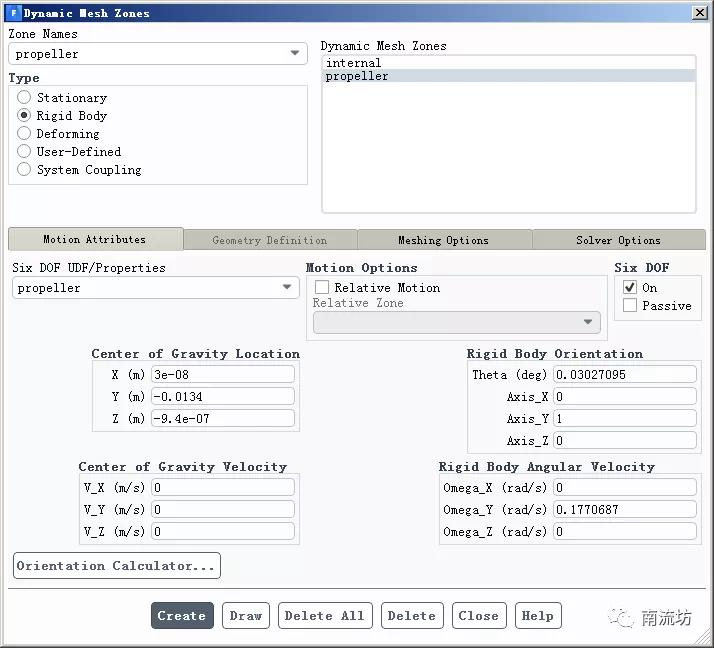

2）在Dynamic Mesh Zones中，分别对propeller壁面和internal内部计算域设置动网格参数，注意在设置internal内部计算域时要勾选Passive。

6 设置边界条件

1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

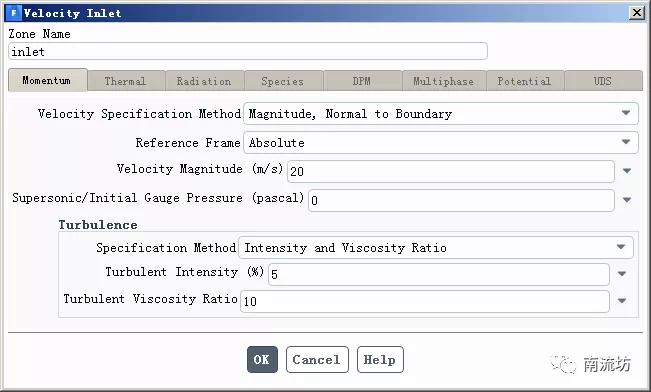

2）在边界条件面板中，设置inlet，Velocity Magnitude输入20m/s，单击OK按钮确认。

7 初始条件

1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

8 计算求解

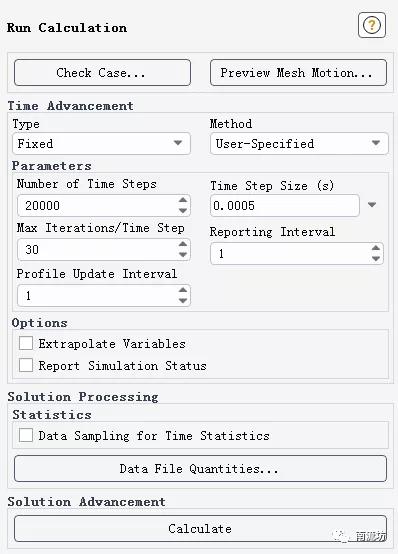

1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。在Time Step Size中输入5e-4，在Number of Time Steps中输入20000，单击Calculate开始计算。

9  结果后处理

1）进入CFD-Post界面，显示速度场云图。
