Moldflow剖切面使用技巧与应用实例

我们在应用Moldflow过程中，经常要用到剖切功能，以下为大家总结了常用的一些应用方法及技巧。一、设置剖切图检查分析结果

• 调出“查看”工具栏，点击“剖切平面”下的“编辑”功能，设置不同剖切方向，
• 如下3D温度结果剖切图。

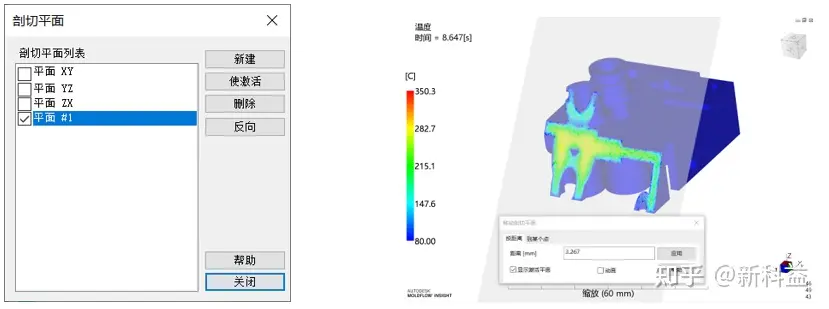

• 设置好视图方向后，也可选择新建平面，根据需要设置平行屏幕方向上的剖切图，如下

二、创建3D网格分析结果探测图

• 选择新建结果探测图，创建垂直某一矢量方向上的多个截面探测图如下

• 通过测量工具计算矢量方向来选择剖切面观察结果，如下是垂直A-B矢量方向上剖切结果

三、通过平面剖切工具实现完全对称的网格单元

对于对称的产品，创建网格单元时可能存在局部网格差异，导致充填不平衡，为了完美解决这个问题，可以通过平面剖切工具来处理。

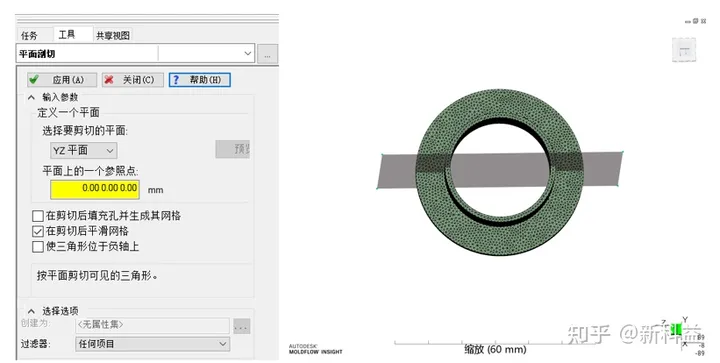

选择网格编辑-->>高级-->>平面剖切命令，以产品中中心做剖切，如下

• 剖切完成保留一半单元，通过几何镜像命令完成另一半单元的生成如下

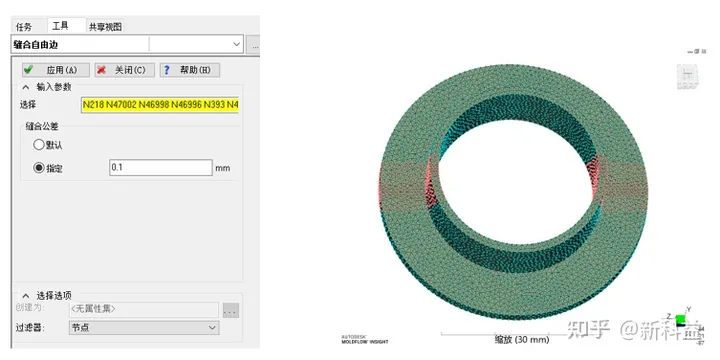

• 接着使用缝合自由边命令，对结合区域进行缝合如下

四、善用平面剖切功能修改产品设计

在优化分析中经常可能会考虑修改产品设计，或者尝试想了解局部特征对产品变形的影响，善用平面剖切功能，可以方便快速的进行对模型进行修改。

以下是通过切割局部特征，降低了筋位高度来对比产品设计修改对变形的影响效果。

五、应用总结

l善用剖切面工具可以方便检查产品分析内部结果。

l平面剖切功能可以帮助实现网格单元的完美对称，避免网格单元的差异导致充填不平衡。

l平面剖切功能可以实现局部产品快速修改，模拟局部设计更改对产品变形的影响。
