Speos光源叠加操作指南

光源叠加应用于合成光，一款白光LED中包含不同的颜色bin区，LED厂家会提供两个不同颜色（通常为黄色和蓝色）的Ray文件，可以根据规格书自行调整两个颜色的占比来组合出不同的颜色。

Speos的光源文件编辑器（Ray file editor）中集成了光源叠加的功能，用户可以快速叠加Ray文件。本文通过实例演示白光的两个光源文件叠加方法。并验证叠加前和叠加后的颜色差异。

1. LED参数解读

本次操作使用OSRAM KW CULPM1.TG这款LED作为示例，根据规格书信息可知，此LED有4个颜色bin区，其中有3个颜色bin可以由Yellow和Blue两种Ray文件叠加而成，规格书中注明了叠加时的亮度比例。

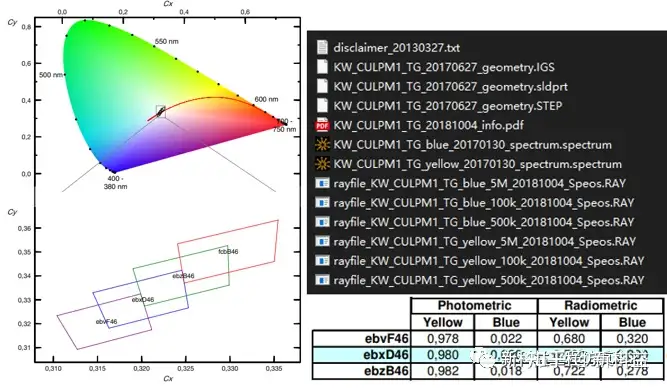

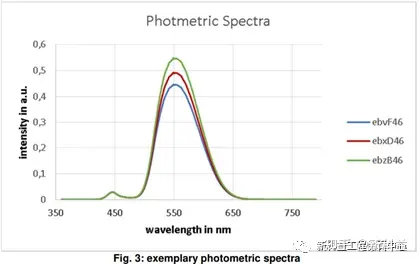

由下图可以查看不同颜色bin区在亮度上也存在差异，后面的操作我们使用ebv46这个颜色bin区进行演示。

2. 光源Ray文件叠加方法

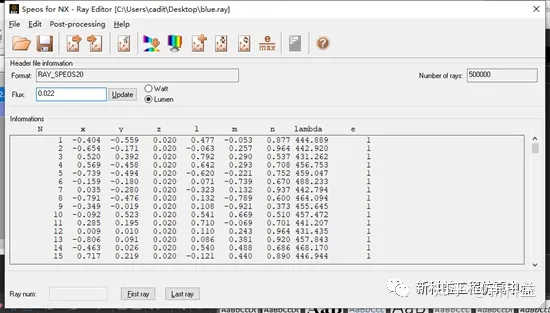

a.打开500K大小的Blue Ray文件，Flux选项选择lumen，并手动输入0.022。点击update，自动跳转到另存为，生成新的更改过亮度的Ray文件。

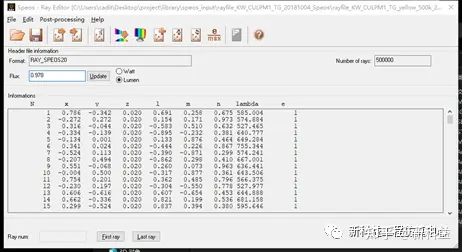

b.打开500K大小的Yellow Ray文件，Flux选项选择lumen，并手动输入0.978。点击update，自动跳转到另存为，生成新的更改过亮度的Ray文件。

c.打开更改后的Yellow Ray文件，点击Add another ray file，先选择叠加后的Ray文件生成位置，再更改后的Blue Ray文件，开始叠加。

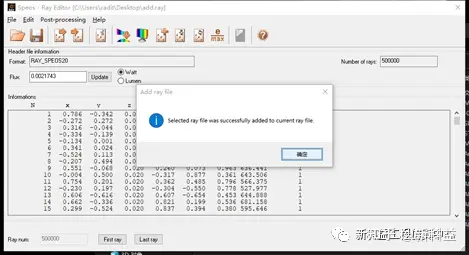

叠加结束后，会自动弹出下图的提示。

3. 叠加效果验证

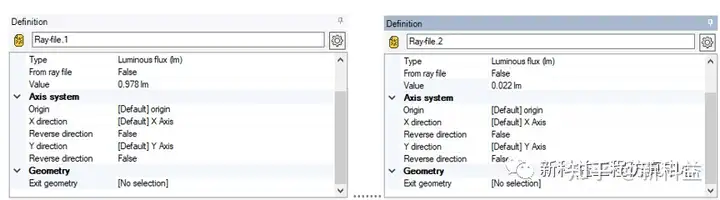

a.分别建立两个Ray文件光源，单独添加Blue光源文件和Yellow光源文件。再分别调整两个光源的亮度至与规格书一致。建立一个简单的照度效果模拟，检查混光颜色效果。

根据模拟得到颜色坐标为x=0.315 y=0.323，符合规格书参数。

b.建立一个Ray文件光源，将叠加好的Ray文件导入这个光源。其他模拟参数保持和上一个模拟一致，检查混光颜色效果

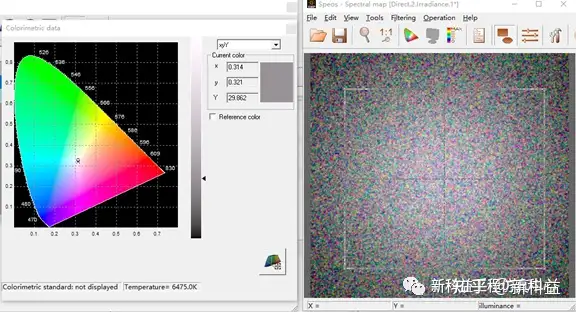

根据模拟得到颜色坐标为x=0.314 y=0.321，符合规格书参数。证明光源叠加生成新的光源文件可用。
