Q3D接地添加步骤详解

问题描述：在Q3d中，电容的计算与接地点的选取息息相关，对于导体接地如何设置？

如需了解Spice Matrix和Maxwell Matrix的含义和区别，见本系列之前文章。

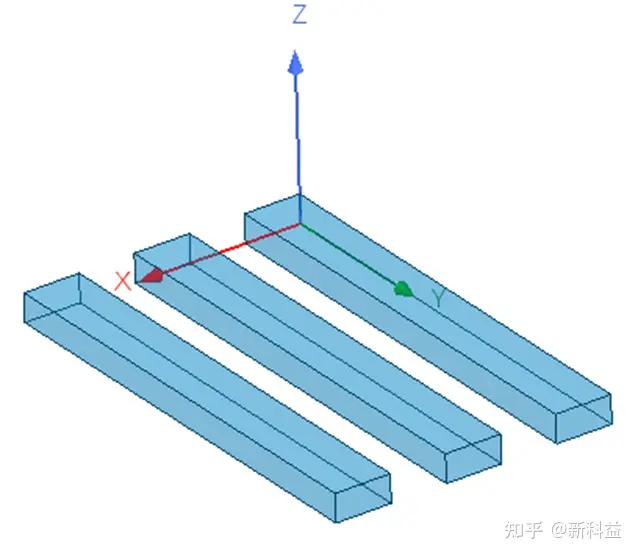

在Q3d中，默认的接地是在无穷远处，即在没有其它人为设定下，无穷远的地方电位为零。

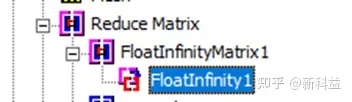

使用Reduce Matrix—float at infinity功能断开无穷远接地。

在此条件下，人为添加接地可以使用以下方法。

方法一：使用Toggle—Ground Net功能来使导体接地。

ground net自动转换图标变为理想接地。

在Reduce Matrix中不再包含该ground net。

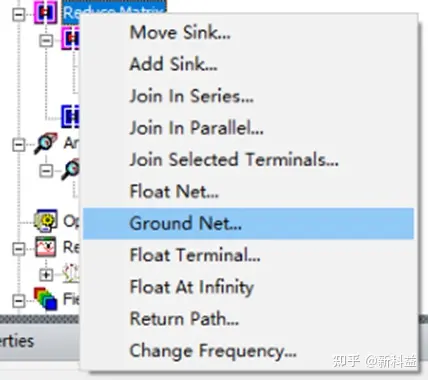

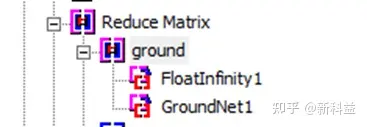

方法二：使用Reduce Matrix功能来使导体接地。

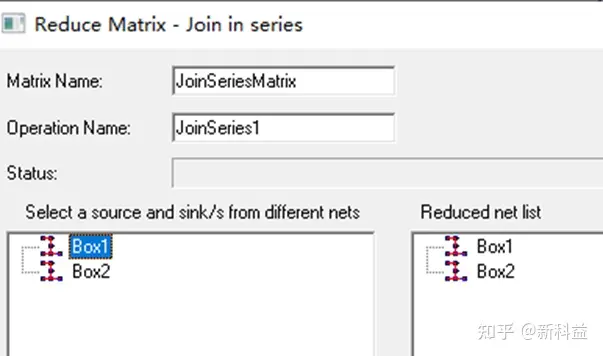

将需要的net选中，点击save and create。

如果有参考地平面可以同样在Reduce Matrix中添加Return Path

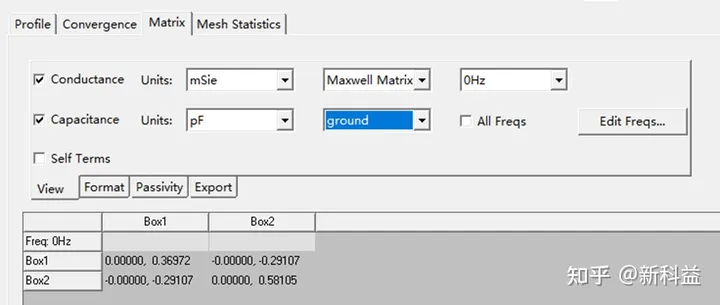

计算之后可以在Solution Data中选择Reduce Matrix项，如下所示

说明：
两种方法都可以使指定导体接地，此接地为完美接地。而同时，无穷远处的接地依然保持，也同样是完美接地。所以电容计算时会同时考虑两者。

如果只想考虑指定导体接地，两种方法都需要提前使用Reduce Matrix—float at infinity功能断开无穷远接地。此时软件将只考虑指定的接地导体。
