工程图中自由曲线转化为视图方法

适用版本：NX7.5以上版本

当我们在制图模块下的一张图纸上画了一系列曲线或者倒入了其他格式的曲线时，有时候我们需要对这一系列曲线进行一些操作，以满足我们的需求。以下提供一种方法来将这些曲线变成一个整体，方面我们对其操作。

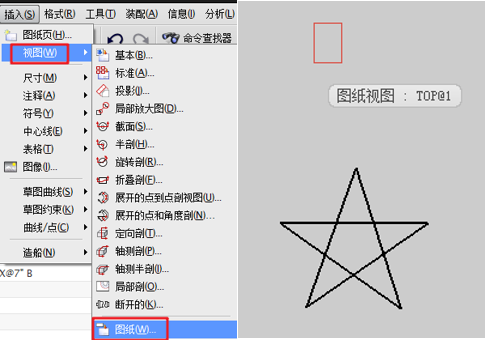

使用“图纸视图”来创建一个空的视图。（图1）

图1

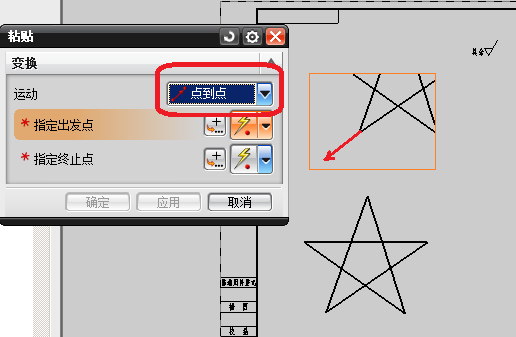

将需要缩放的曲线复制到新建的视图中。选中需要复制的曲线，可使用快捷键CTRL+C复制，然后选中图纸视图的视图边界，按CTRL+V黏贴。黏贴时选择点到点的定位方式，将曲线移到适合的位置。（图2）

图2

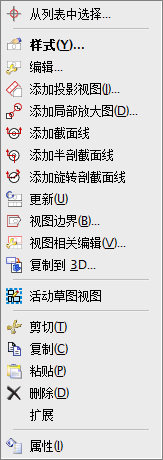

选中图纸视图的边界，点击鼠标右键，可以对该视图进行一系列其他操作，甚至可以将视图中的曲线通过复制到3D这个功能转化成草图并创建模型。（图3）

图3
