掌握NX机床刀具模板制作技巧

适用版本：无要求

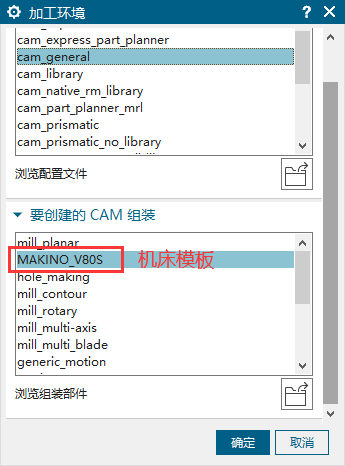

在NX软件里进行CAM编程创建刀具以及给刀具编号是一个必不可少的过程。有些用户的数控机床刀具库是已经固定好了，所有刀具都有固定的编号，如果每次编程都要创建刀具且需按照刀具表给刀具进行编号，这样的工作量不轻。此过程单调、重复、且要细心，对用户的耐心及精力极具考验。是否有一个设置将以上过程固定下来，一进入编程环境就自动载入编好号的刀具呢？本文将介绍使用编程模板的方法来解决这个问题。编程模板的使用效果如下图1和下图2所示。

图1

图2

在上图1中，用户使用了对应机床的编程模板后，进入编程环境即可调入此机床已建好的刀具，刀具号已设好，如上图2所示。以下说明具体制作步骤。

一、找到文件SiemensNX2007MACHresourcetemplate_partmetricmill_planar.prt，将其只读属性去掉，并复制一份，重新命名，比如本案例为MAKINO_V80S.prt

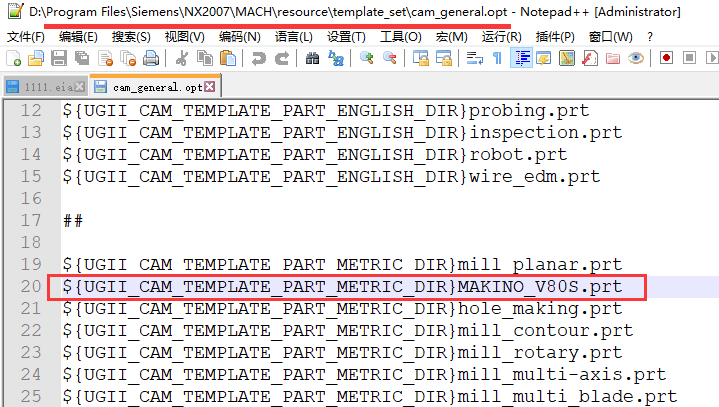

二、用记事本修改文件SiemensNX2007MACHresourcetemplate_setcam_general.opt，并在文件内增加一行，如下图3所示。

图3

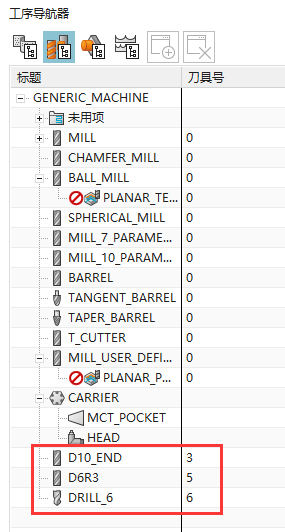

三、用NX软件打开模板文件MAKINO_V80S.prt，切换到机床视图，并按要求创建刀具并编号，效果如下图4所示。

图4

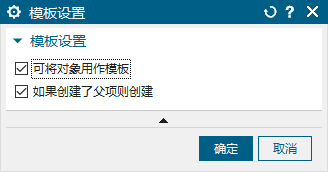

四、选中所有所建刀具，执行鼠标右键命令，对象→模板设置，将弹出如下图5所示的对话框，将对话框的两个选项勾选，确定后退出。

图5

五、保存文件的修改，重启NX软件，再进入NX编程环境，将会看到编程模板MAKINO_V80S，选中此模板进入NX编程环境后，将会看到模板里面做好的刀具也一并调入进来。值得一提的是，如果编程文件没用使用此模板文件，用户也可以使用此模板文件新建一个空的编程文件，然后将所有刀具复制，将其粘贴到目标文件内。
