NX局部视图打印指南

适用版本：NX7.5以上版本

在产品设计过程中，有时需要和其他研发人员讨论某些细节问题，要将图纸中的部分视图打印出来。有些客户不清楚应该如何实现。原生NX就具有这个图纸局部打印功能。下面简单介绍一下如何使用。

选择菜单“文件－绘图”，设置好打印机和其他打印设置后，在操作栏中选择高级绘图，如图1所示。

图1

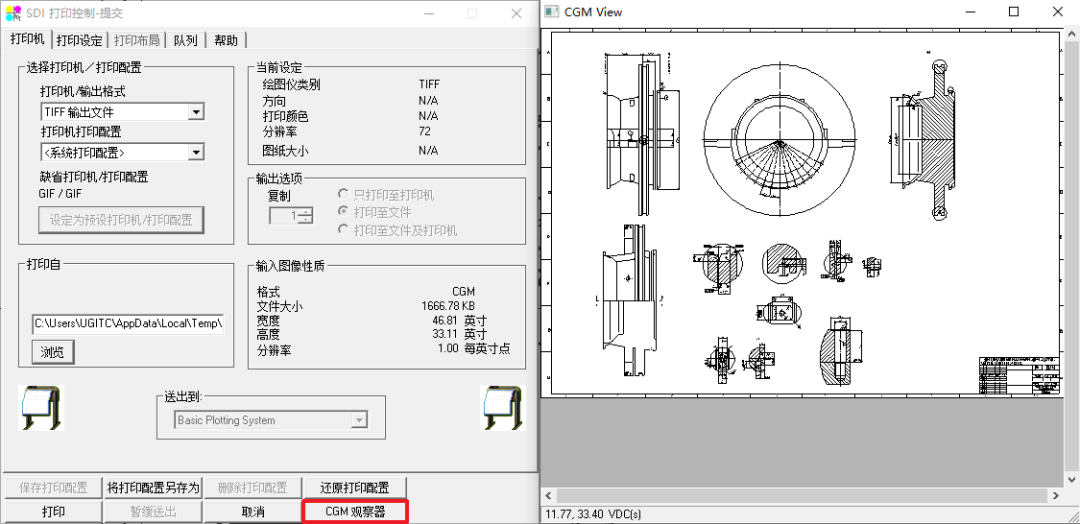

选择CGM观察器。此时NX会出现一个CGM View窗口，如图2所示。

图2

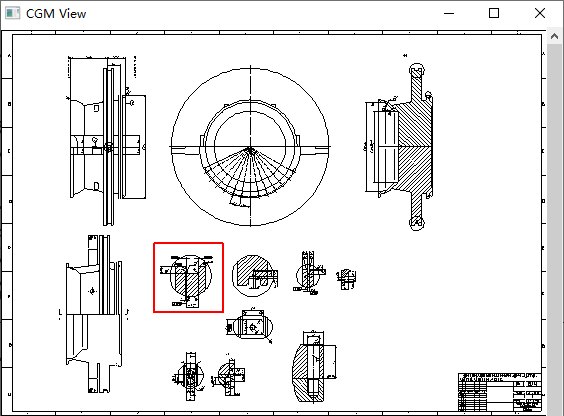

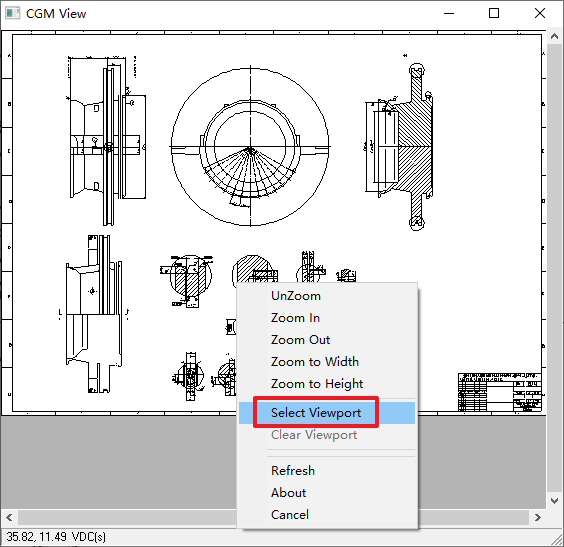

CGM View窗口点击鼠标右键，选择Select Viewport（图3），点击鼠标左键框选出需要打印的区域（图4）。如果选择打印区域有误，可以点击鼠标右键，选择Clear Viewport，再重新选择打印区域。

图3

图4

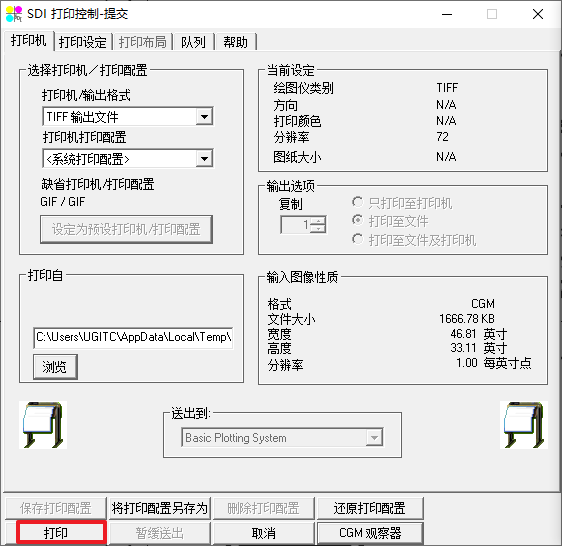

最小化CGM View窗口，在程序界面选择打印（图5），指定图纸名称及路径后即可实现局部打印。

图5
