NX创建部件族的方法,

适用版本：NX所有版本

01概述

在我们运用NX制作零件时，有很多零件都是相类似的，只有个别尺寸有所不同，也可以把它们看作是同一个标准的多个零件。我们在NX装配时如果要调用，如果每个都做一遍，时间上不允许，而且也很烦琐。在网络上有很多前辈们做好的NX标准件库，我们拿来就可以使用，但有些零件在标准件里没有，这就需要我们自己创建一个部件族。本文以GB/T6170-2000 Ⅰ型六角螺母为例。

02操作步骤

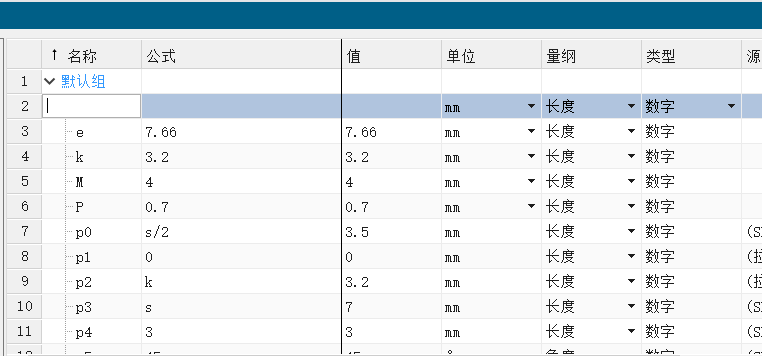

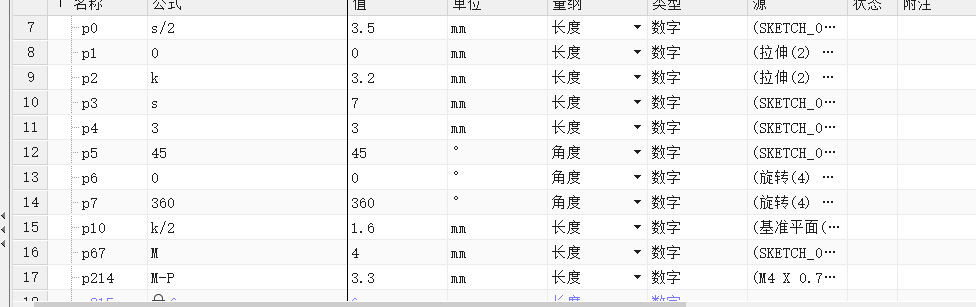

1、在工具表达式中先创建出我们所需要用到的表达式

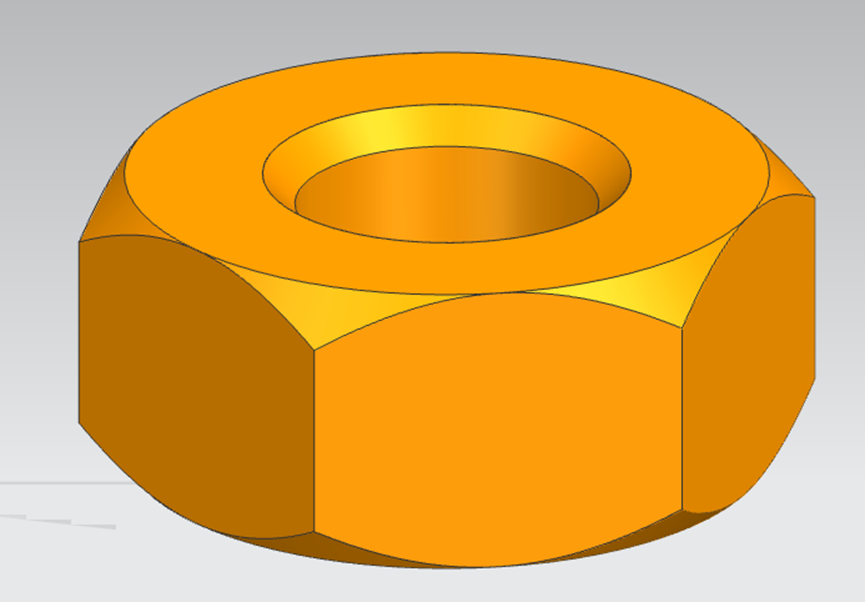

2、创建模型并将表达式代入其中

3、创建部件族

输入数值后就可以保存族并自动返回NX

03总结

在NX中可以利用部件族功能建立一系列结构相同而部分参数不同的部件。部件族功能在一个部件的基础上，通过电子表格设置各个部件的参数，然后利用电子表格设置的参数快速生成一系列部件，而不必逐个建立各个部件，从而大大提高了建模效率。根据其特点，部件族功能特别适用于标准件和常用件等部件的建立。
