AutoCAD图块创建与管理基础

关于图块

名词解释：CAD图块是可以是单个的图形对象，也可以是多个图形对象的组合。常用于绘制复杂、重复的图形。一旦一组对象组合成块，就可以根据作图需要将这组对象插入到图中任意指定位置，而且还可以按不同的比列和旋转角度插入。

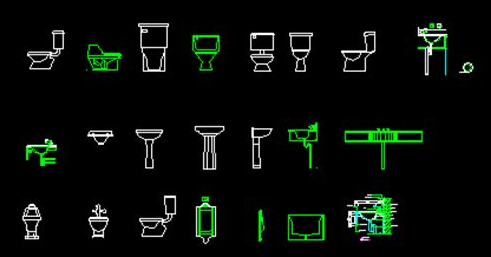

卫生洁具立面图块合集

比如上图中各式各样的卫生洁具立面图合集，里面的每个“马桶”、“洗脸台”都是由多条直线和曲线绘制完成，然后被组合形成“块”，形成“块”之后，当你在绘制卫生间立面图的制图时，可以根据需要，将这些图块直接插入图中，调整位置即可。

块的分类-内部块（块定义）

命令：BLOCK

内部块就是只可以存在于你画的本副图中，只要用于文件交流。在命令栏输入“B”就可以创建。

块的分类-外部快（写块）

命令：WBLOCK

外部块是只要画图都可以从中调取块的。专业办公较为常用。在命令栏输入“W”就可以创建。

块定义和写块的区别

块定义：就是把你编辑的图形组成一个块，该块保存在该文件的内部。

写块：可以把块另存为一个块文件，可以在其他文件中用插入块。快捷键：“i” 中浏览……找到该块文件，查到当前图形中。

CAD图块的特点

1.提高绘图速度

2.节省存储空间

3.便于修改图形

4.可以添加属性
