前沿技术：3DE CATIA点阵设计教学

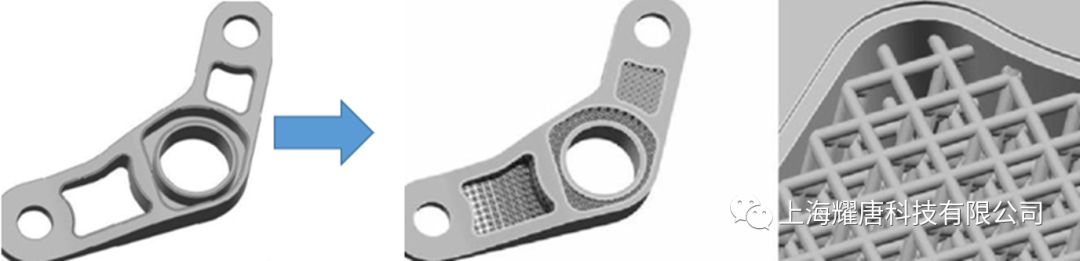

一般为了让整个结构保持较高的刚度和强度，还需要增加一些点阵结构。通过在空洞中填充点阵结构，整个结构既能保持较高的刚度和强度，也能在3D打印过程中起到支撑的作用。

01

什么是点阵结构？

3DE CATIA点阵设计如此简单

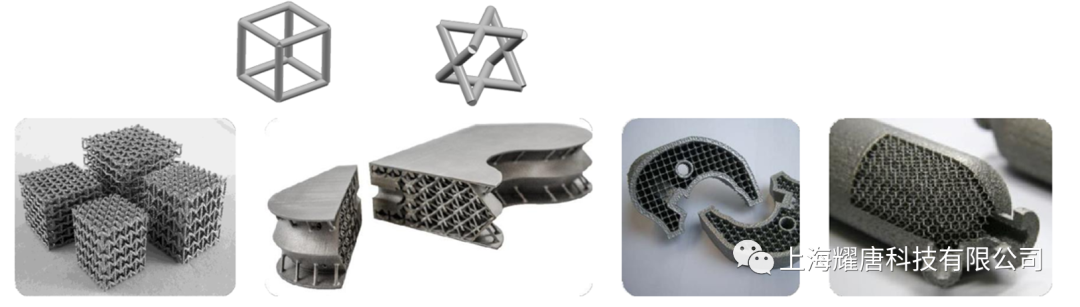

点阵是一种周期性空间结构，由大量相同的单胞周期性组合而成。

其设计思路是：首先设计一个单胞，然后用这个单胞为基础，不断复制阵列，大量的单胞就构成了点阵结构。

02

自然界中的点阵结构

3DE CATIA点阵设计如此简单

其实点阵结构也算是一种仿生结构，人们从外形、功能去模仿生物，而且从生物奇特的结构中也得到不少启发。从蜂巢结构、股骨断面中，都可以看到点阵结构的身影。这些都为人类提供了“优良设计”的典范。

03

3DE CATIA lattice design role

3DE CATIA点阵设计如此简单

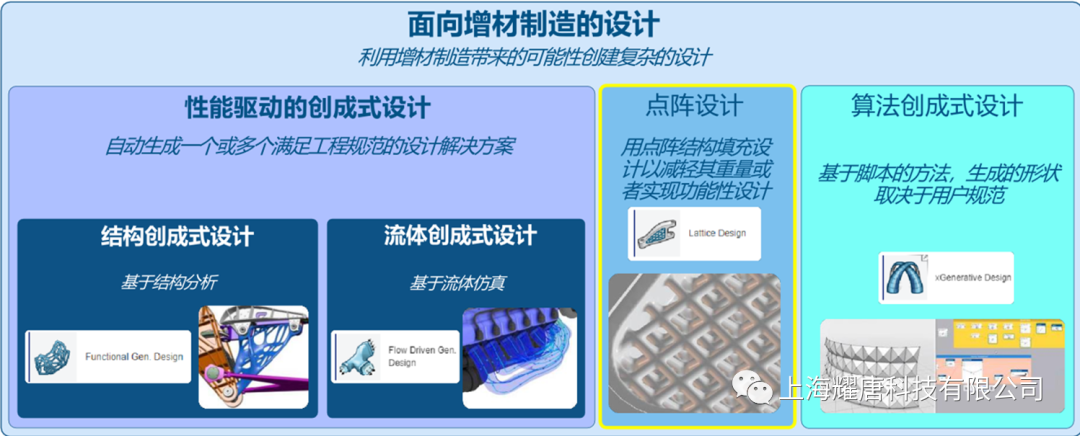

达索系统在面向增材制造的设计有一整套的解决方案，今天介绍的就是基于3DE CATIA lattice design role（点阵设计）快速生成点阵结构。

01

点阵设计(Lattice design)主要功能介绍

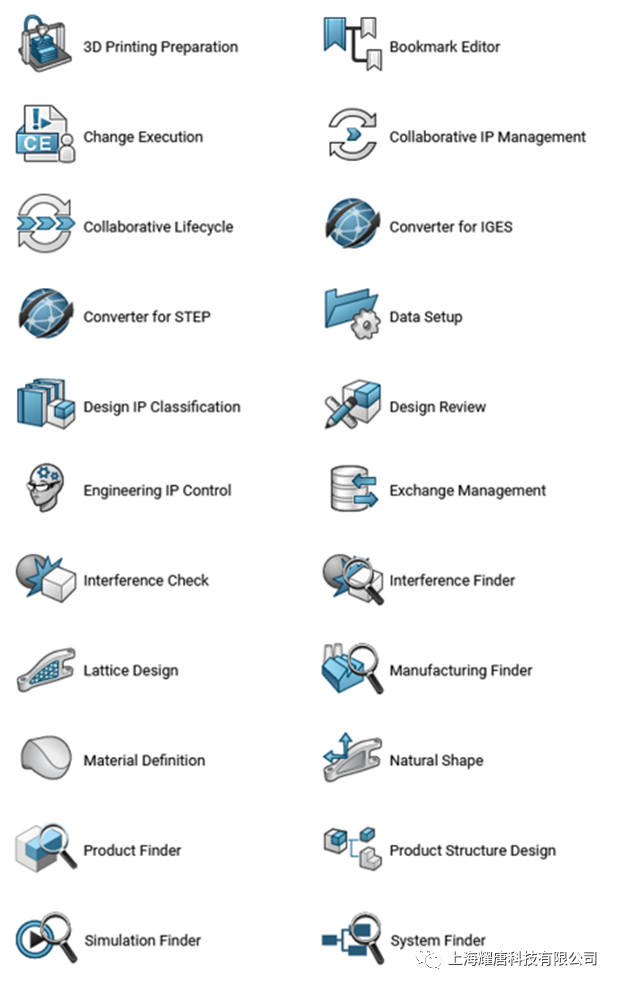

Lattice design role包含的app:

02

独具特色的格架设计助手

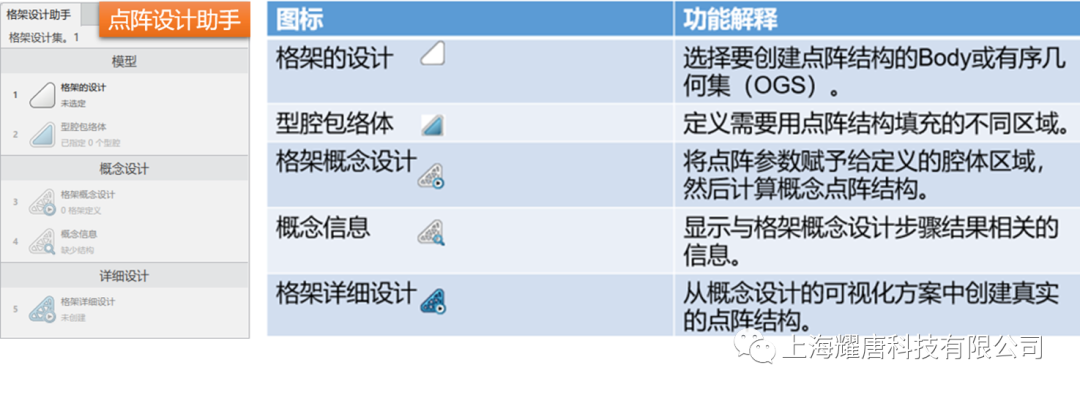

通过特有的点阵设计助手，即可通过5个步骤快速生成想要的点阵结构。

03

Demo演示

我们一起来看看基于3DE CATIA 点阵设计是如何迅速的吧！

04

总结

3DE CATIA点阵设计如此简单

3DE CATIA Lattice design 特点

• 在设计过程中的各个阶段提供点阵结构快速设计能力，不受模型大小、图案数量、可视化的限制；
• 基于3DE 单一数据源特点，点阵结构设计与结构验证无缝集成(Mod Sim)；
• 支持数据无损输出 STL、AMF 和3MF格式，确保 3D 打印机能快速可靠地处理。
