UG数控加工基础与实战

UG数控加工编程

下面，主要介绍在模型加工出来之后，还没有达到客户要求，需要二次加工，这时，我们只需要建立一个二维平面图来加工。

第一步：

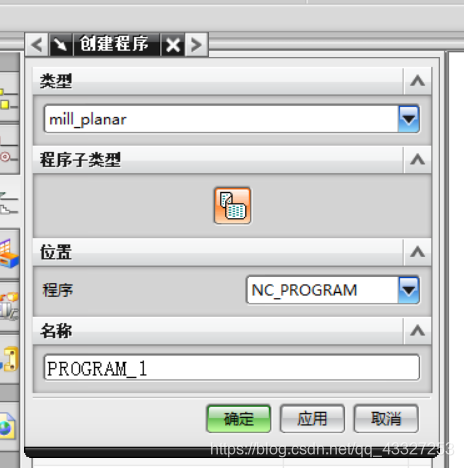

    进入加工模式，首先要创建一个PROGRam,点击创建程序→使用mill_planar(这个功能平面洗削)→点击确定（可以定义一个名称）

   然后创建刀具，创建一把一号刀具，刀具直径可以根据实际情况确定，点击确定，可以在机床视图中查看刀具，如果没有几何体，就创建几何体，需要确定坐标轴，

第二步：

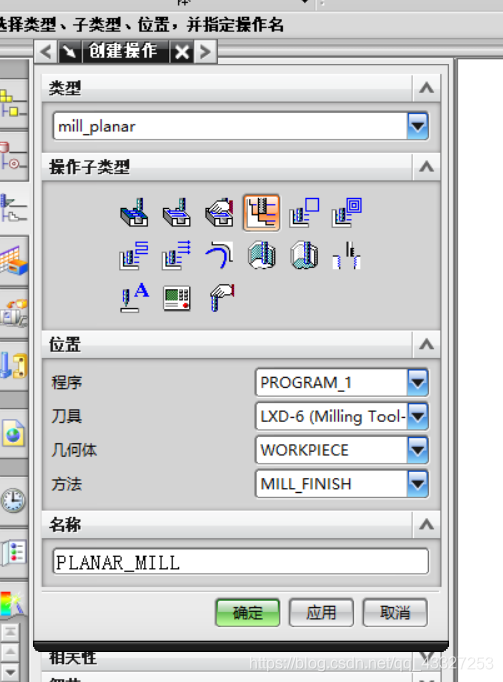

   创建操作，点击创建操作，选择这个PLANAR_MILL 下面程序选择前面创建程序的那个名称（PROGRAM_1）选择刀具，再选择几何体（WORKPIECE）方法是精加工（MILL_FINISH）

   名称可以自己起也可以默认，点击确定。

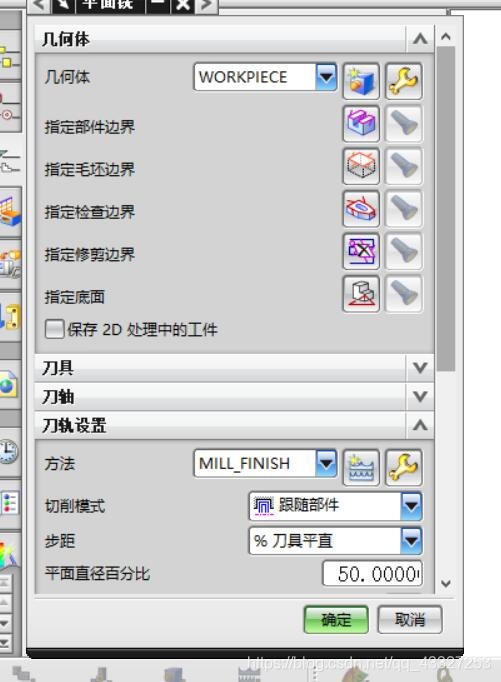

进入选择，这里要设置 指定部件边界，指定毛坯边界，和指定地面，

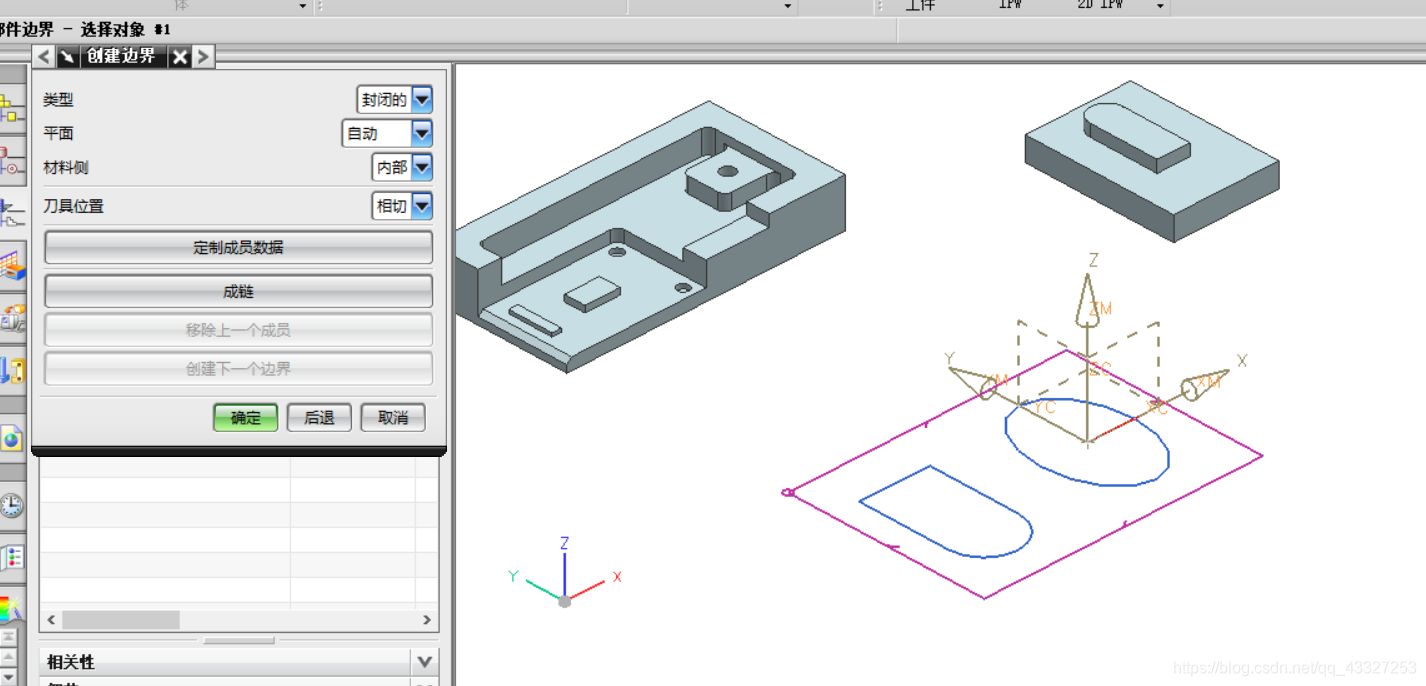

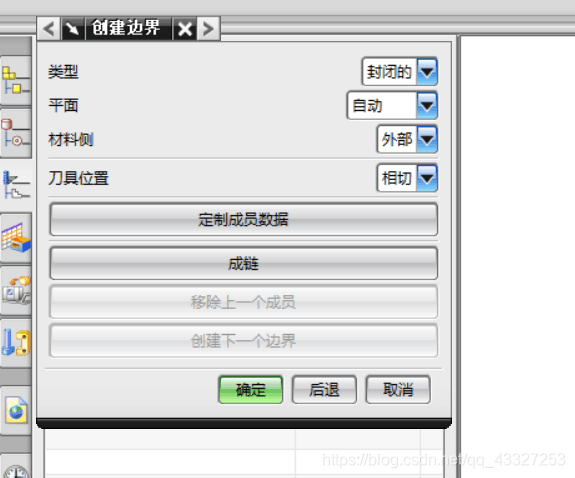

进入指定部件，在模式里选择曲线/边命令，进入下图设置，外部表示的是保留外部，不能错

第三步：

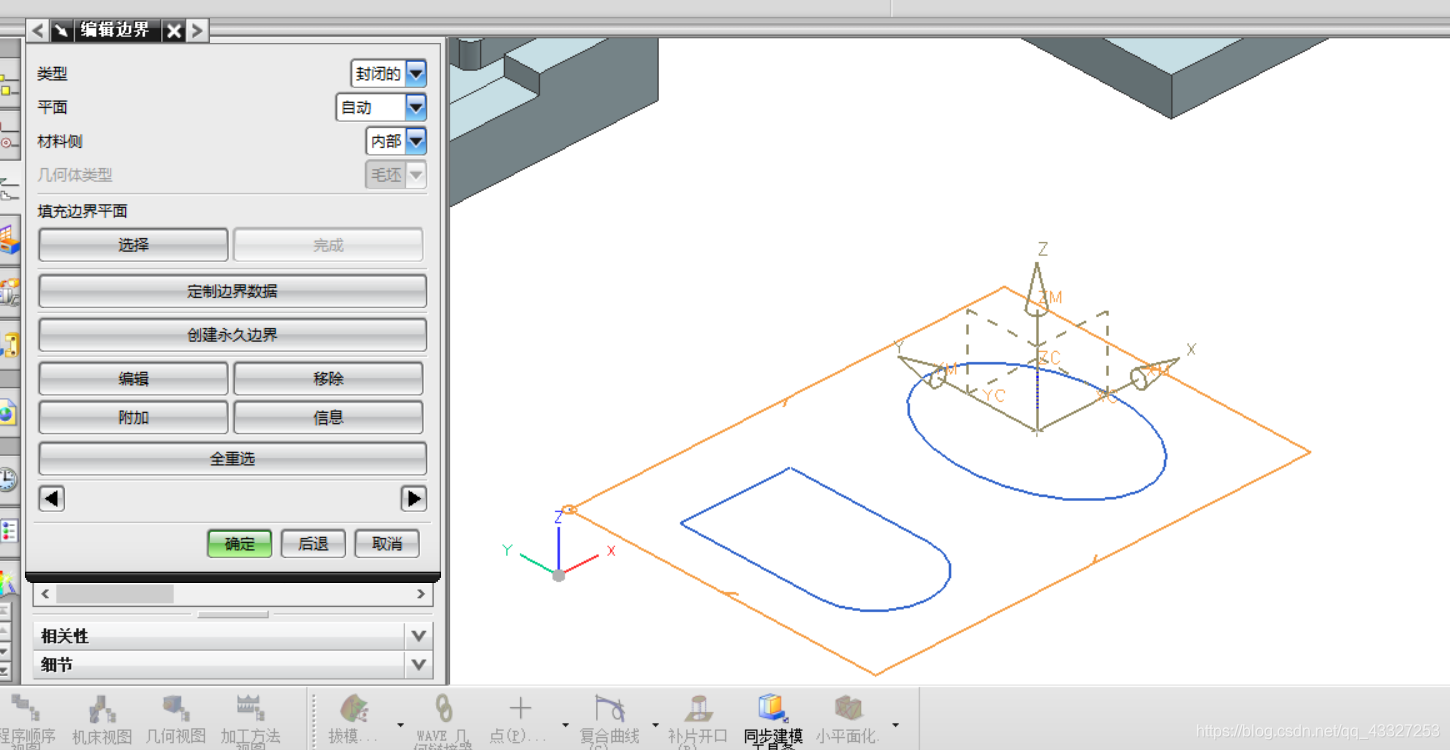

按顺序选这要洗的边就进入下图，下图内部是里面的，说明是保留里面的，然后到指定毛坯边界，只要指定外边框那个就行了，是内部的

第四步：

到指定底面，在偏置里设置要洗多少距离，选好距离之后，任意选两条边作为平面，可以点击下面的生成加工路线了，

如果要加工两层，点击切削层，进入设置，加工完成。

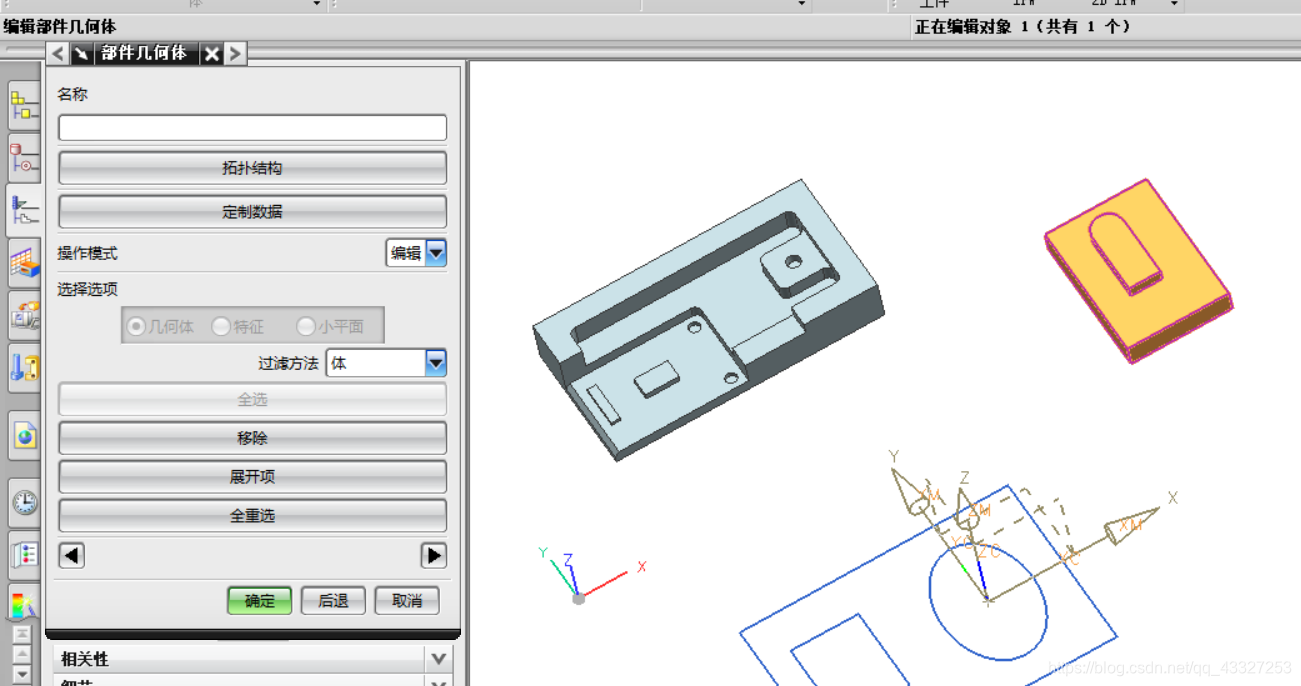

下面加工凸起的那个零件，首先也是先要创建一个程序，创建程序之后，创建刀具，然后要创建几何体和坐标系，创建几何体之后要指定部件，和指定毛坯（但这里没有毛坯，可以不指定毛坯）点击确定。

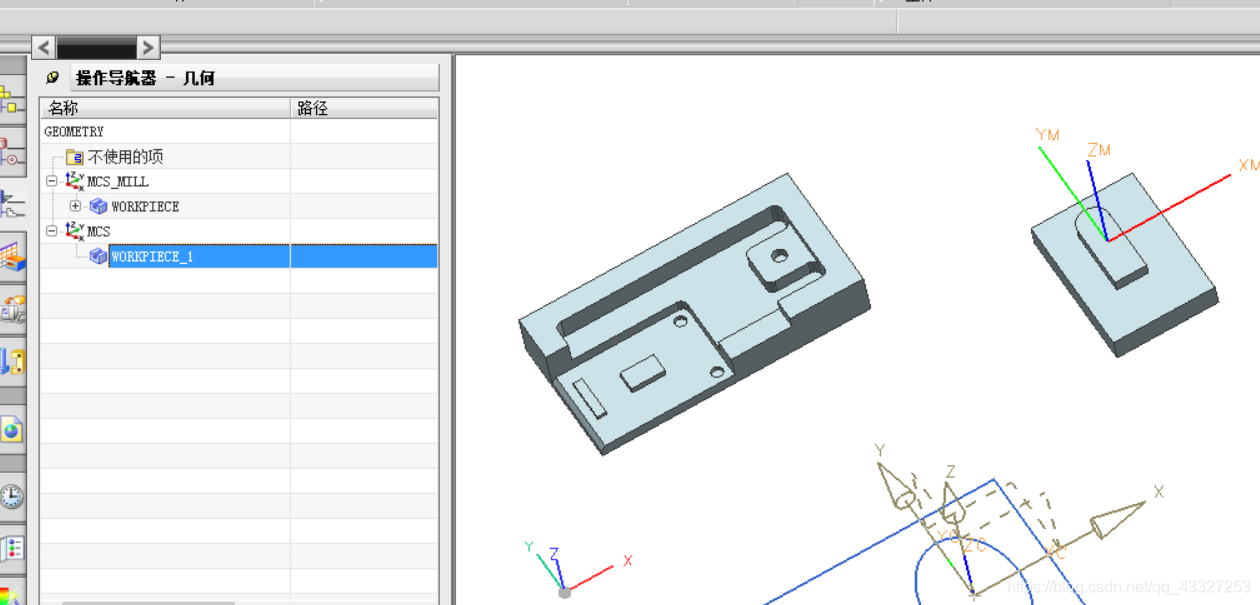

注意几何体创建成果表明有下面绿色的那个标志

第五步：

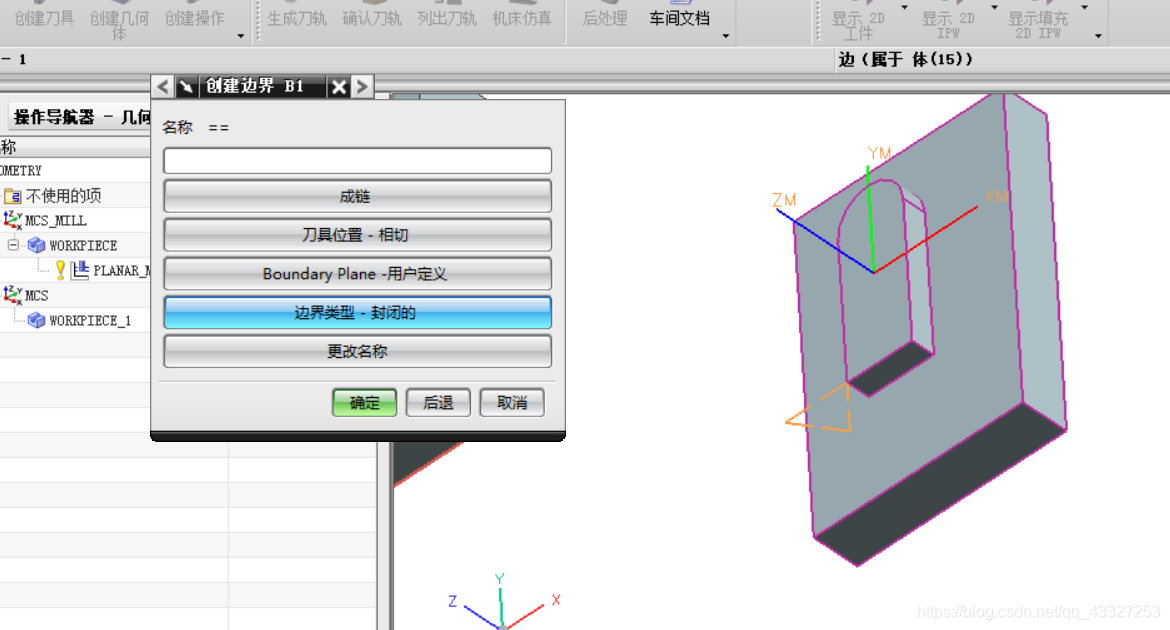

去工具里选择边界命令，打开，点击创建，然后在选择Boundary Plane-XC-YC然后在选择第二个图形两直线按钮，如下图，点击之后，不要点确定也不要退出，直接点击下面要加工到的那个面的四条线就行了，这应该是指定部件，

第六步：

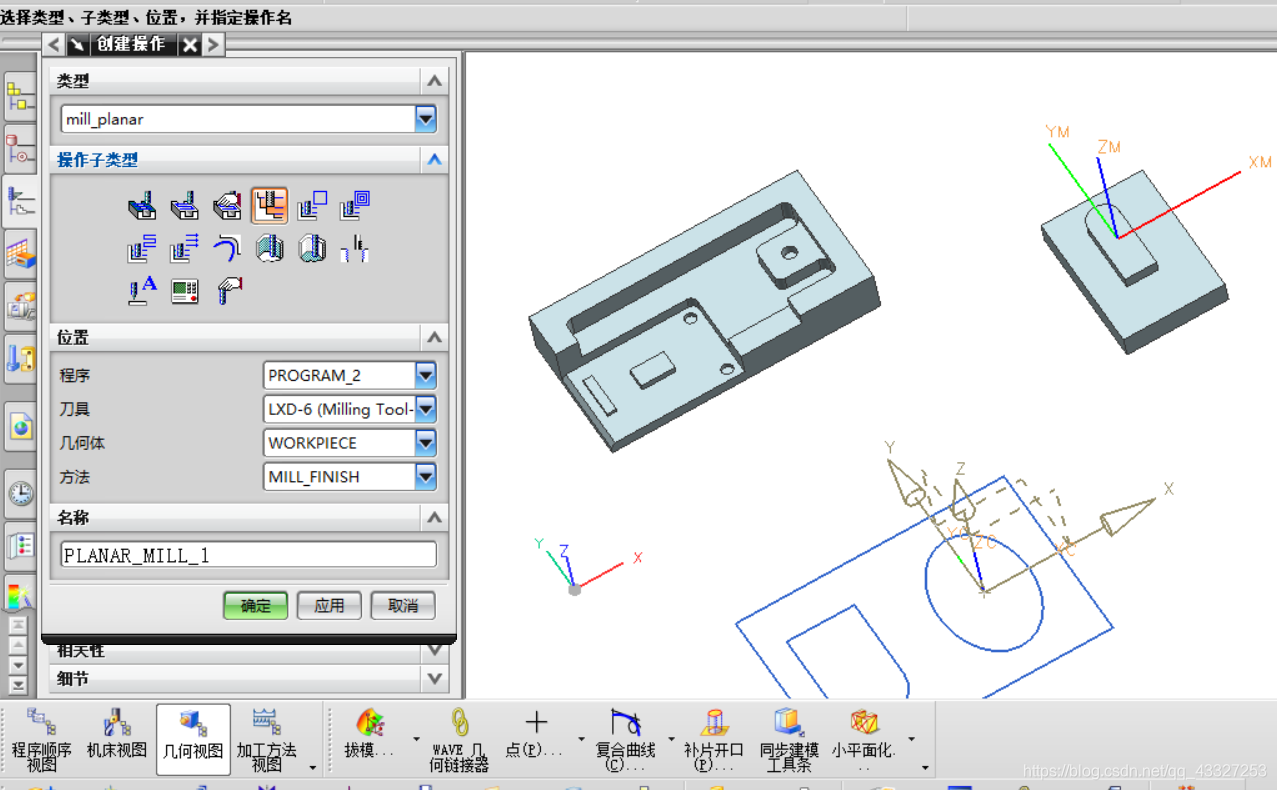

就是点击创建操作的，注意下面程序那个一定要选刚才第二次创建那个程序，不能选错，几何体也是。
