LS-DYNA Beam单元模拟进阶：螺栓孔与均布压力处理

模拟螺栓孔

设置材料和属性

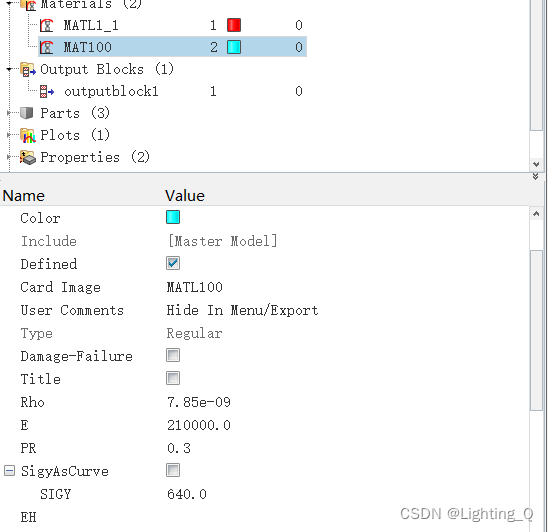

100号材料

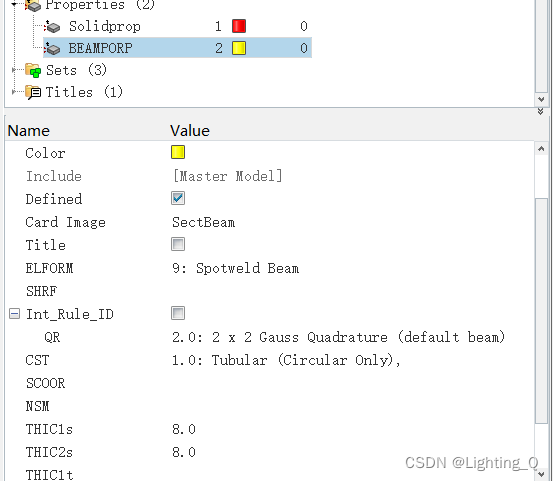

   beam属性 选择9号单元

   QR 默认

   CST设置截面为圆形

   THIC1

   THIC2是螺栓孔内外径 此处M8螺栓 保持一致

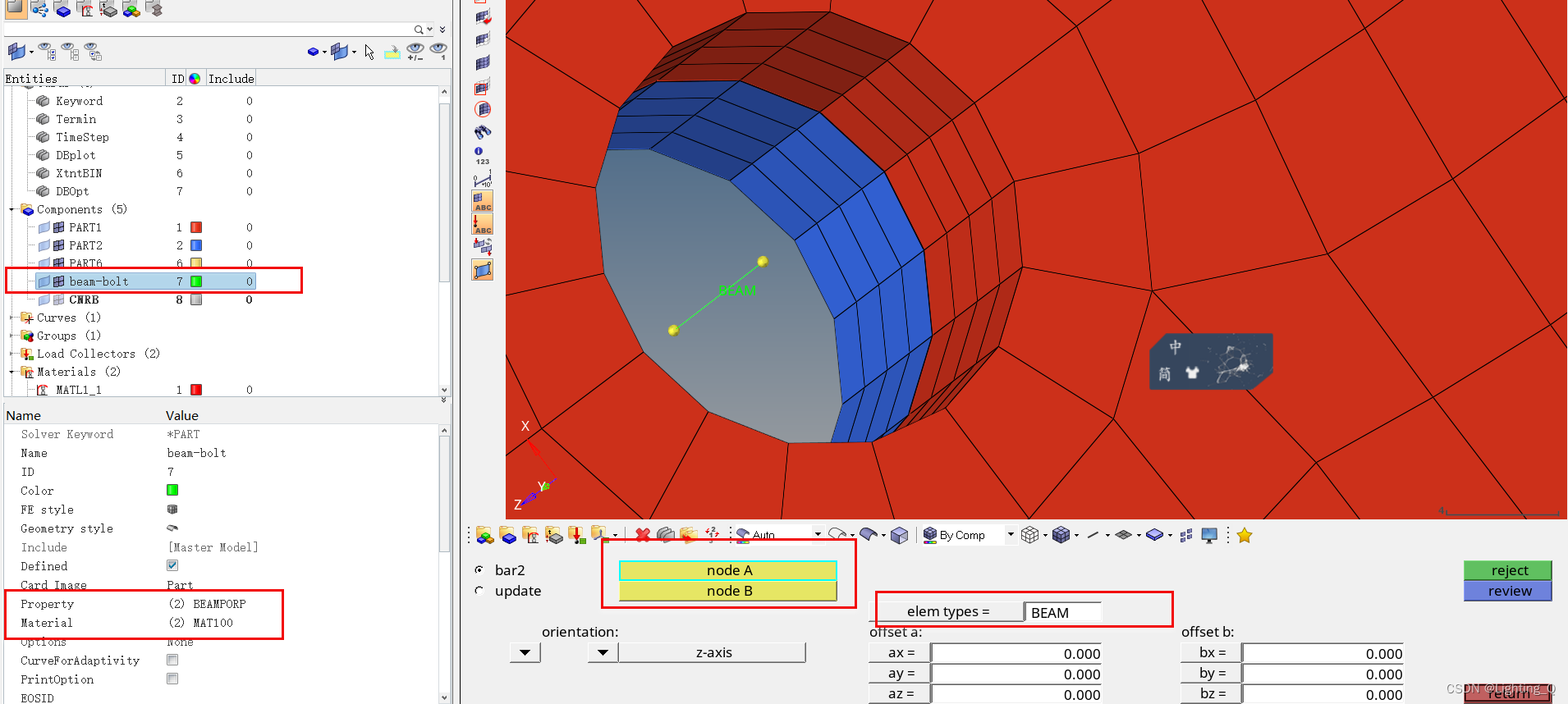

创建beam

先创建个组 再创建node点 分别为两个孔的中心

   1D-bar

创建CNRB

一个主节点 一圈从节点，创建CNRB

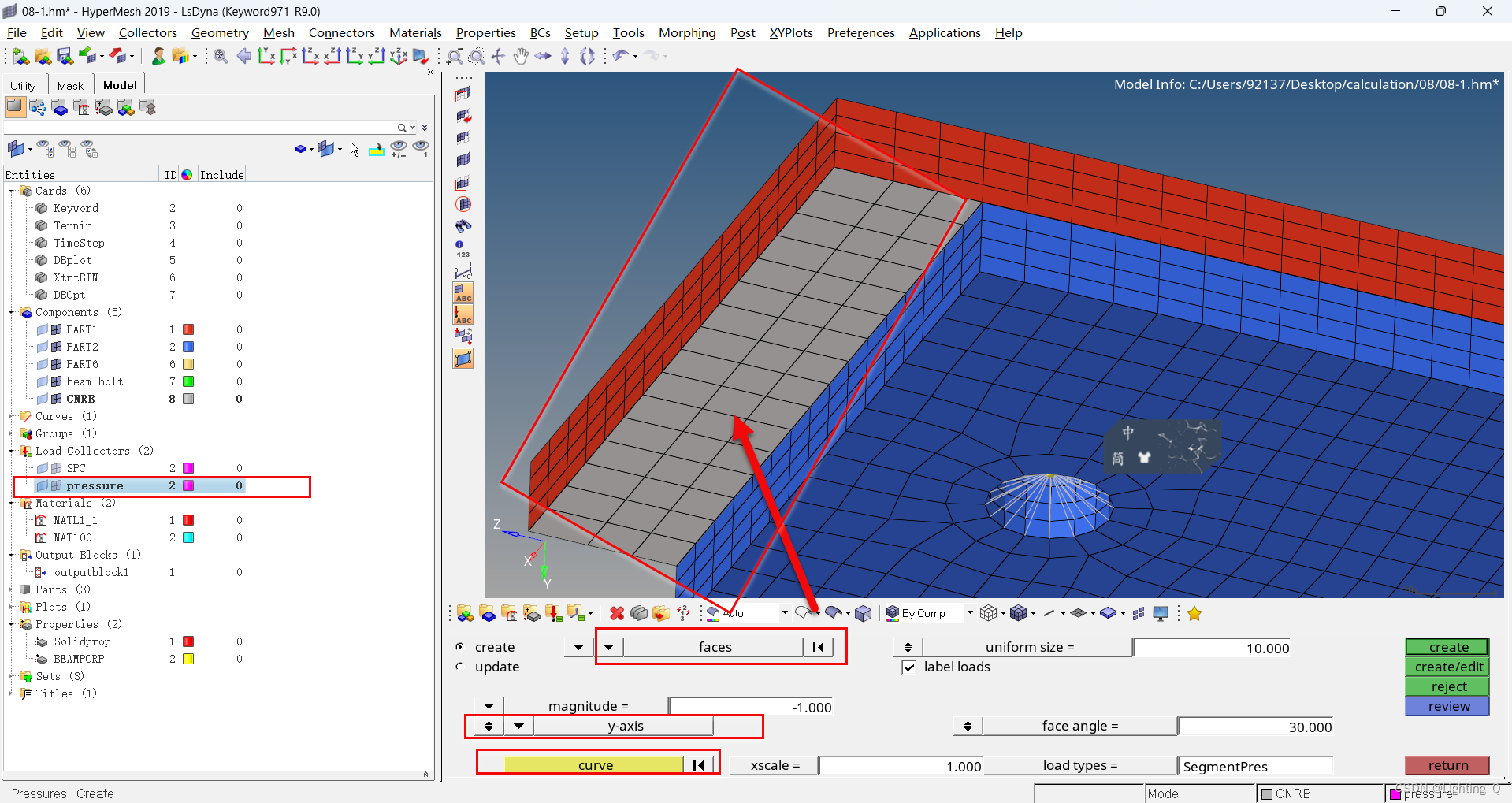

施加均布压力

创建一个load control

   analysis-pressure

   选择面 施加方向 加载曲线
