Hypermesh在Ls-dyna中实现复杂梁截面定义的技巧

利用Hypermesh实现Ls-dyna复杂梁截面定义

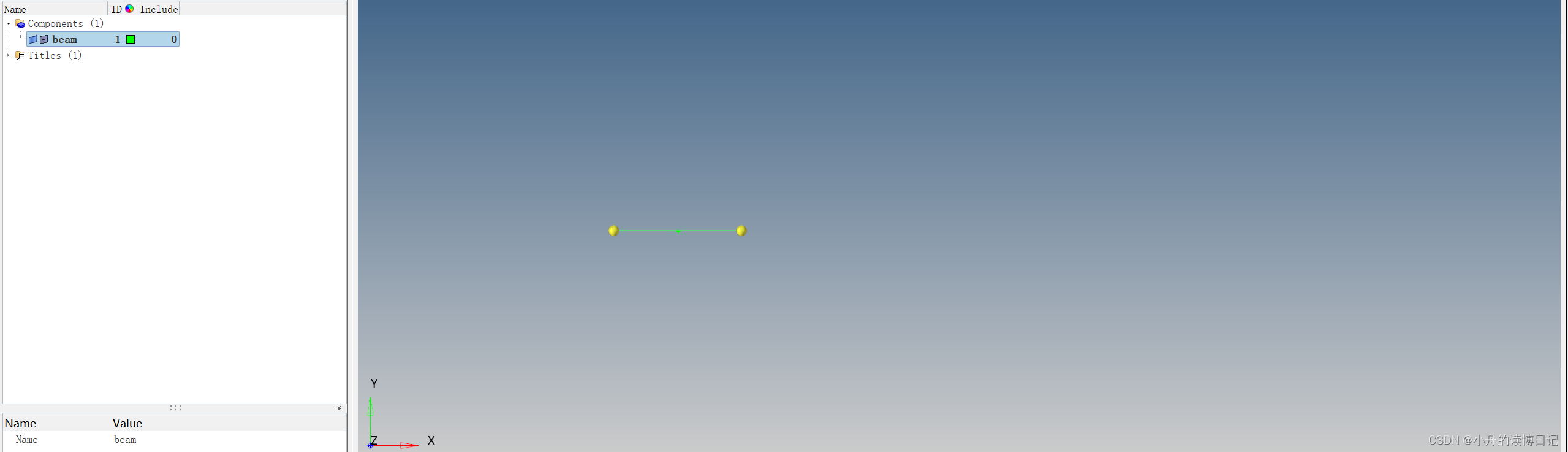

1.创建一条几何线（part）

2.定 义 复 杂 梁 在DYNA 中 ，需 要 定 义 两 个 必 要 的 关 键 字 卡 片 ，分 别 为：SECTION_BEAM 和INTEGRATION_BEAM.

*SECTION_BEAM定义方法：将property中的card image 改成SectBeamINTEGRATION_BEAM定义方法：将property中的card image 改成IntBeam INTEGRATION_BEAM主要是确定梁的截面尺寸及偏移； 在定义SECTION_BEAM时，IRID项选中刚刚创建的INTEGRATION_BEAM，完成复杂截面梁单元的建立。

3.将几何线赋予梁单元

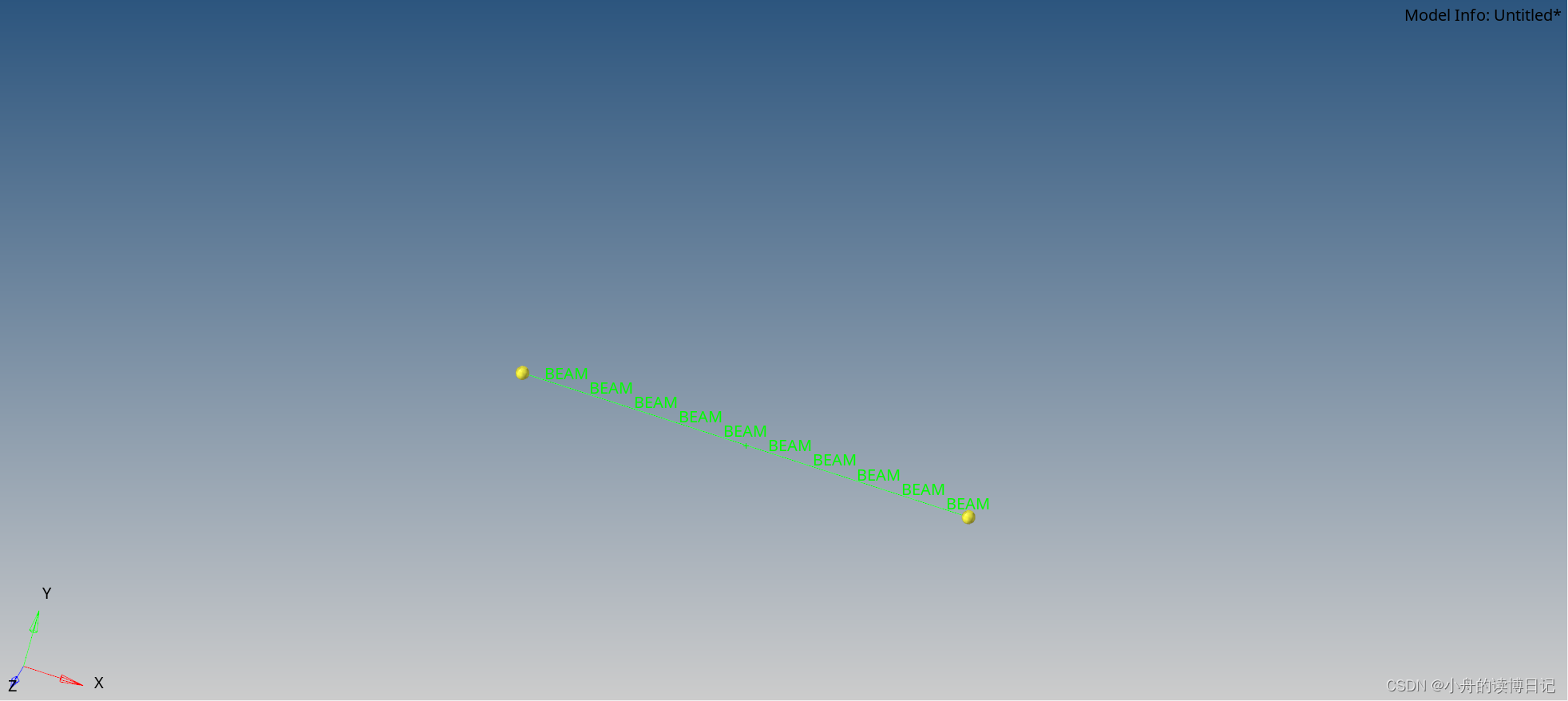

在1D——line mesh中进行设定，如下图： N1,N2，N3为指定梁的单元朝向；必须指定bar2

4.
