CAXA链轮绘制技巧分享

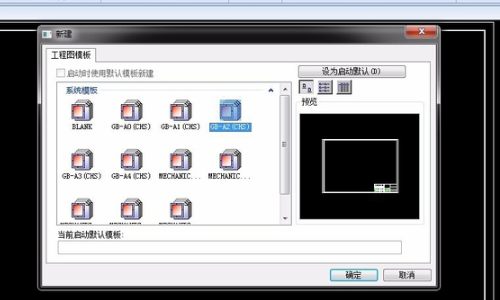

1、首先打开CAXA2013，单击新建，选择一个图框，然后点击确定。

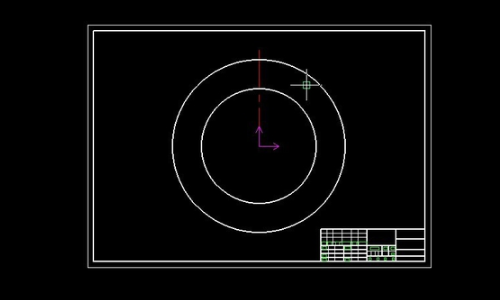

2、进入以后先建一条竖直中心线，画出链轮的最大外径和轮毂外径。其中圆心与坐标系原点重合。

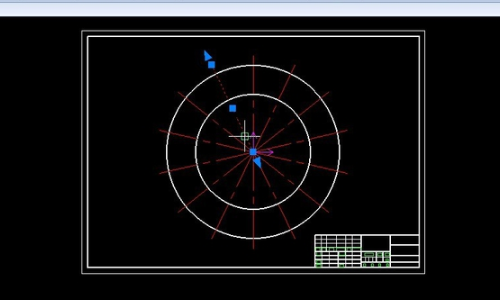

3、阵列中心线，因为为7个齿，不好算角度，所以选择阵列命令，快速画出各个齿的中心线。具体操作为“选择上一步画的中心线→单击阵列命令→选择中心为原点→按右键确定

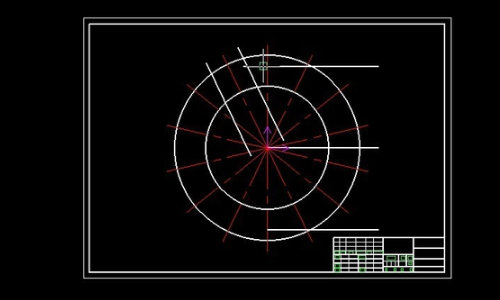

4、先画出一个齿，上图的选定的线为所要画的齿的中心线，具体操作为：先选择偏移命令→在立即菜单中选择1、单个拾取2、指定距离3、双向4、空心5距离输入58，得到两条齿宽线。

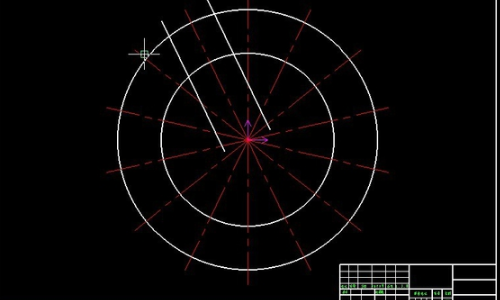

5、画一条过原点的水平线，然后偏移263mm可得到拐点的位置为偏移后的线与齿宽先的交点。

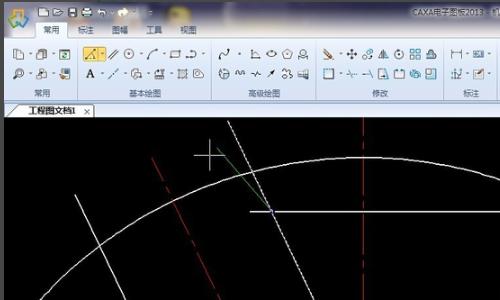

6、选择角度线，在角度线的立即菜单上输入15°，修剪之后得到齿形的一半。

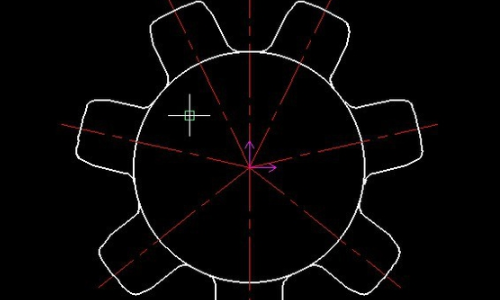

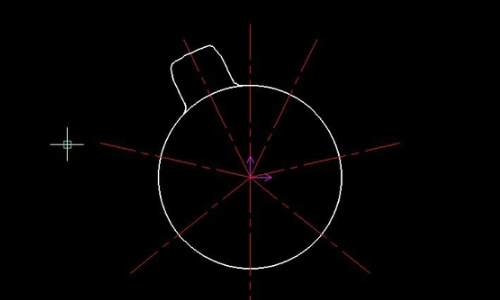

7、选择镜像命令，把刚刚画的齿形镜像过去，中心线为第三部所标记的中心线，修剪后可得到下图。其中齿顶倒圆角R10，齿底倒圆角R22,删除多余中心线后可得下图。

8、选定上图画出来的齿(框选即可)，选择阵列命令，数量为7个，中心点为圆心，可得出链轮外形。
