solidworks扫描命令用法

扫描的意思两个不同面的草图，一个面的草图轮廓围绕另外一个面的草图路径扫描

扫描命令三大参数和一个曲率显示（三大参数是指轮廓和路径，引导线，选项）

一：轮廓路径分为圆形轮廓和草图轮廓

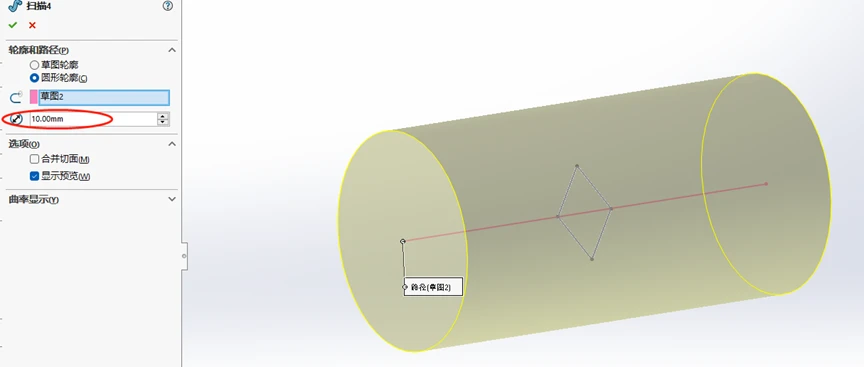

①圆形轮廓只有一个方向最简单，参数最少，不管草绘是矩形还是椭圆，圆形，其他形状，哪怕圆形草图是20，都会变成圆形轮廓和对应大小，如图所示

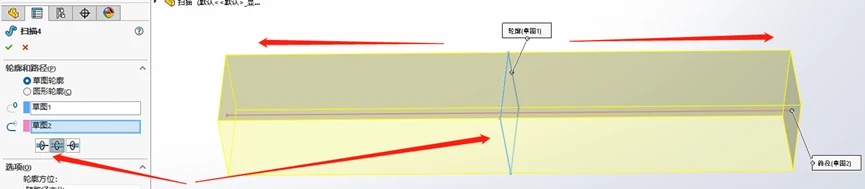

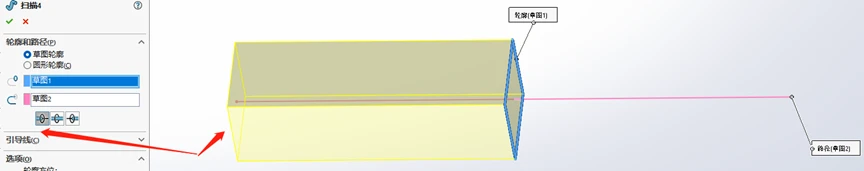

②草图轮廓相对复杂点（两个方向），如下图所示

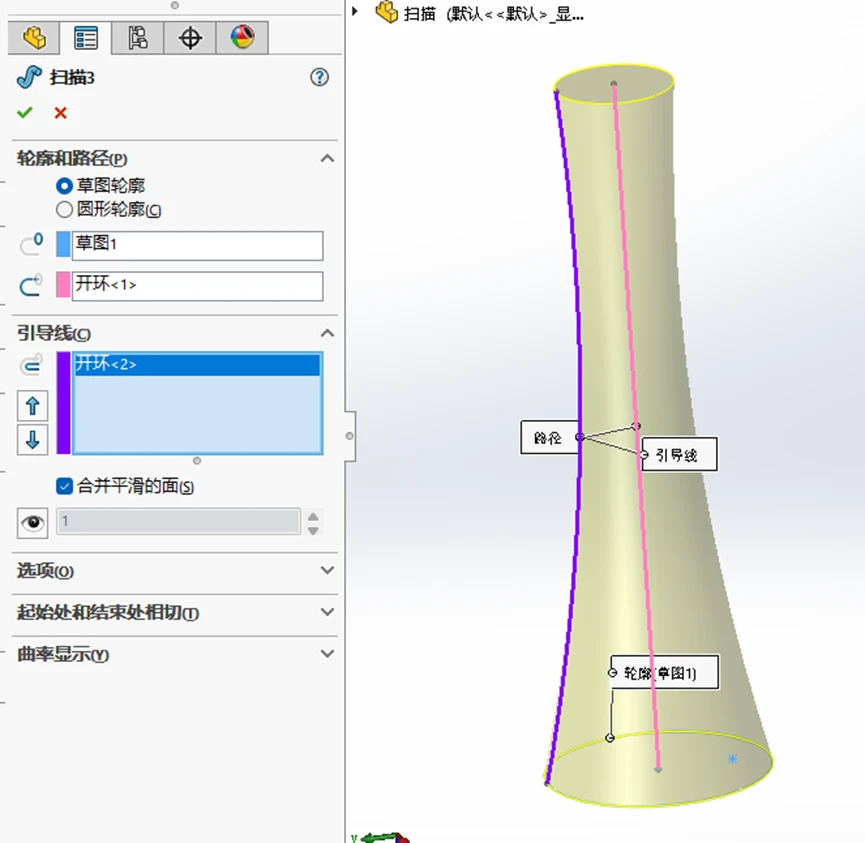

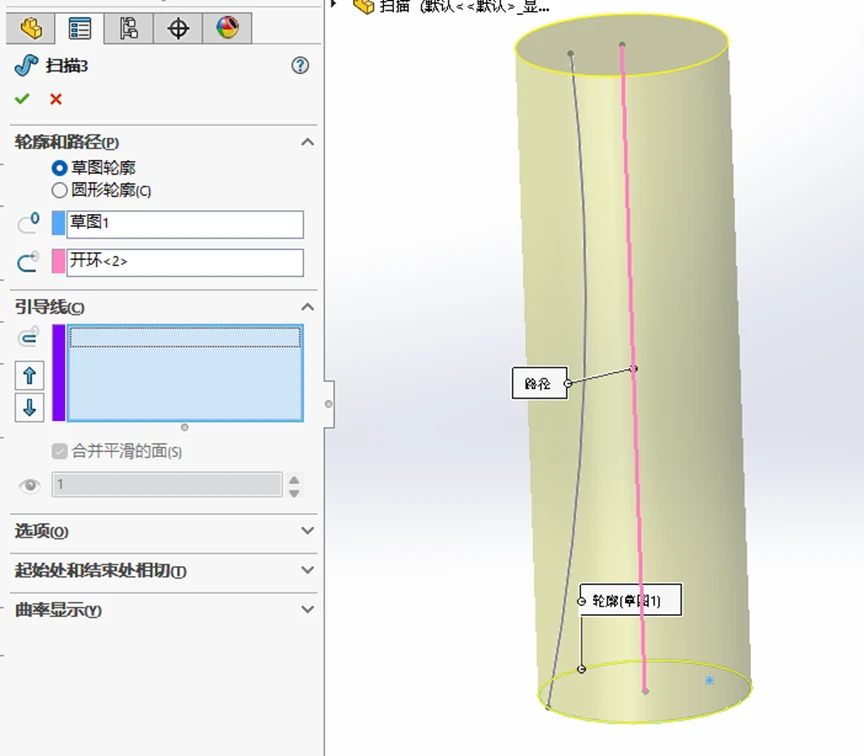

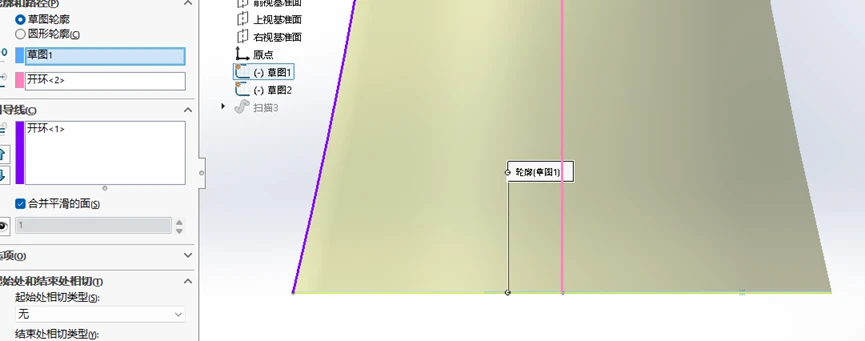

二：引导线（没引导线图一和加引导线图二）

   图一


   图二


三：选项（轮廓方位和轮廓扭转，扭转控制）

①轮廓方位分为保持法线不变和随着路径变化，法线就是垂直草图的方向，随着路径就不用垂直，保持法线不变也可以理解为扫描的横截面与草绘面是保持平行，随着路径变化就不是平行也可能是平行的，比如圆柱体

②选择轮廓扭转分为（指定扭转值，指定方向向量，与邻面相切 ）

指定扭转值分为（度数，弧度，圈数）在此拿角度来讲，其他差不多一样，扭转45角度，如下图所示（注释，扭转45度就是封闭全线围绕路径旋转45度）

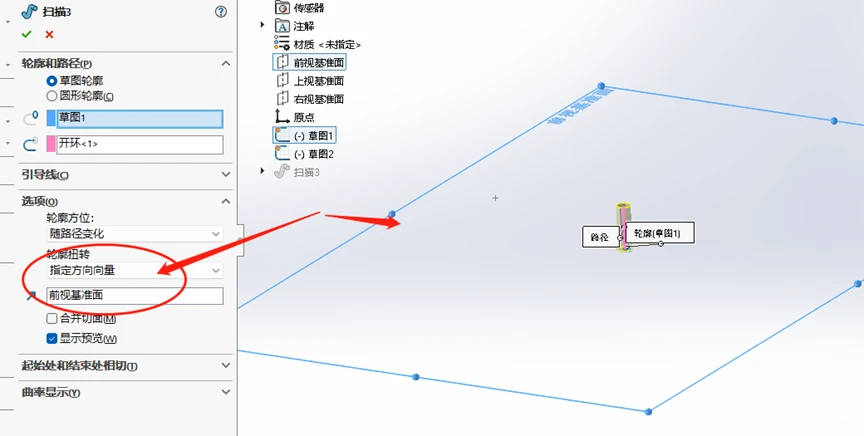

方向向量一般为基准平面或者其他平面草图，如下图

四：起始处和结束处相切

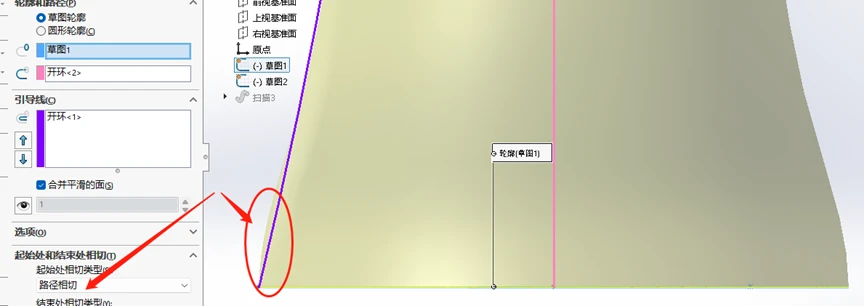

起始处相切指的是扫描轮廓与路径扫描开始时会有相切点，如下图所示

结束处相切指的是扫描轮廓与路径扫描结束时会有相切点，如下图所示

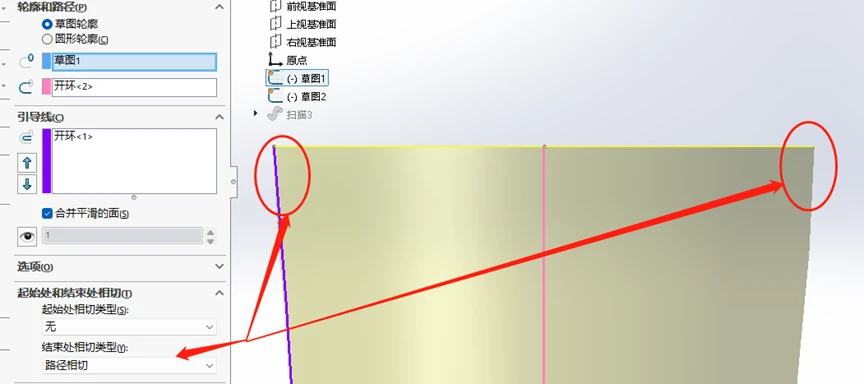

无相切指的是扫描轮廓与路径扫描起始处和结束处没有相切点，如下图

五：曲率显示，如下图所示

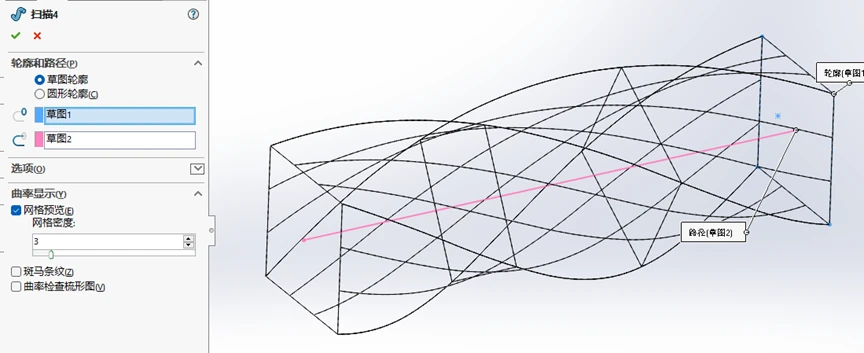

①网格预览，网格越大，线条越密

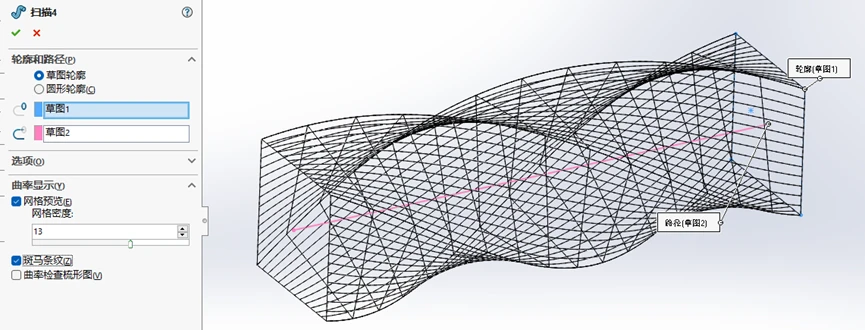

②：斑马条纹

③：曲率检查梳形图

合并切面：指的是扫描轮廓线有相切位置，在扫描时相切左右位置会被近似处理

合并平滑面：用来改变扫描功能和改变曲率不平滑等
