UG/NX“次数修改”操作指南

更改次数用于更改体的次数。只能增加带有底层多补片曲面的体的次数。而且只能增加所创建的“封闭”体的次数。

注释:

显示警告消息，指出该操作将从片体中移除参数。要求“确定”或“取消”操作。

可以选择编辑原始片体或其副本。

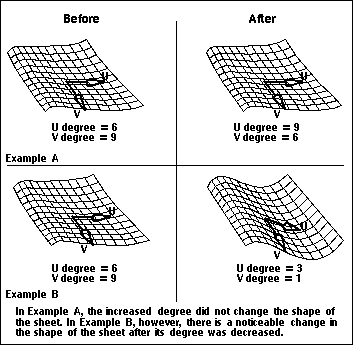

增大次数

使用该功能增加体的次数不会更改它的形状，却能增加其自由度。这可增加对编辑体可用的极点数。

减小次数

降低体的次数会降低次数，但会试图保持体的整个形状和特征。

降低次数的公式（算法）是这样设计的，如果增加次数随后又降低，那么所生成的体将与开始时的一样。这样做的结果是，降低次数有时会导致体的形状发生剧烈变化。如果对这种变化不能令您满意，可以放弃并恢复到以前的体。何时发生这种变化是可以预知的，因此完全可以避免。

通常，除非原先体的控制多边形与更低次数体的控制多边形类似，因为低次数体的拐点（曲率的反向）少，否则都要发生剧烈变化。例如，体的控制多边形有二个以上的拐点，将它的次数降到三（三次方），这更可能导致剧烈变化，因为立方的控制多边形只有一个拐点。

当选择“更改次数”时，方向矢量和文字指出选中的体上的 U 和 V 向。为 U 和（或）V 向输入新的次数。在 1 和 24 之间指定一个整数值。

• 如果输入次数小于 1，将显示下面的出错消息：

(U Or V) Degree Less Than Minimum

• 如果输入的次数大于 24，将显示下面的出错消息：

(U Or V) Degree Greater Than Maximum

注释:

只能增加带有底层多补片曲面的体的次数。如果指定的次数小于当前值，将显示下面的出错消息：

Cannot Decrease Degree Of Multi-patch B-surface

输入允许的次数后，系统将基于指定的次数修改体。

GIF
